アトムズ カップリング GRタイプ GR-200E(EPDMゴム) GR-200E 1個●各種圧力配管の接続に。●配管の二次加工が不要です。●トルクレンチ1本で取付け可能です。●狭いスペースの配管接続に最適です。●脱管防止のグリップ力が抜群です。●用途:接続用●呼び径:200A●ハウジング:適用管外径PD(mm)/316.0～323.0 D(mm)/252 L(mm)/152 T(mm)/3●ゴムシーリング(L･mm):84●ボルト呼び径:M14●ボルト締付トルク値(N･m):140～150●質量(kg):5●最高使用圧力(MPa): 1.0～1.6｛10.2～16.32kgf/cm2｝(気体の場合 0.7MPa｛7.14kgf/cm2｝)●負圧(MPa): -0.096｛‐720mmHg｝※インナープレート装着時●使用温度範囲 : -20℃～90℃(EPDMの場合)●硬質塩化ビニル管にご使用の場合、配管固定の上、表示の締付けトルク最小値でお取付けください。(VU管にはご使用になれません)●仮設配管などで再使用が想定される場合は、SCM435のボルトをご指定ください。●締忘れ防止スペーサに触れるまでボルトを締付けると、おおよそ規定の締付トルク値になるよう設計されておりますが、必ずトルクレンチで数値を確認し、トルク値が足りない場合はスペーサーを外し増し締めをしてください。逆に、ボルトとスペーサーの間に隙間がある場合でも、規定締付トルク値に達していれば問題ございません。(締忘れ防止スペーサーは、15A･20A･250A･300Aには装着しておりません。)特徴GR200E...

1. 水廻り部材･配管･空圧油圧機器
2. 配管部材
3. 配管継手
4. メカニカル継手

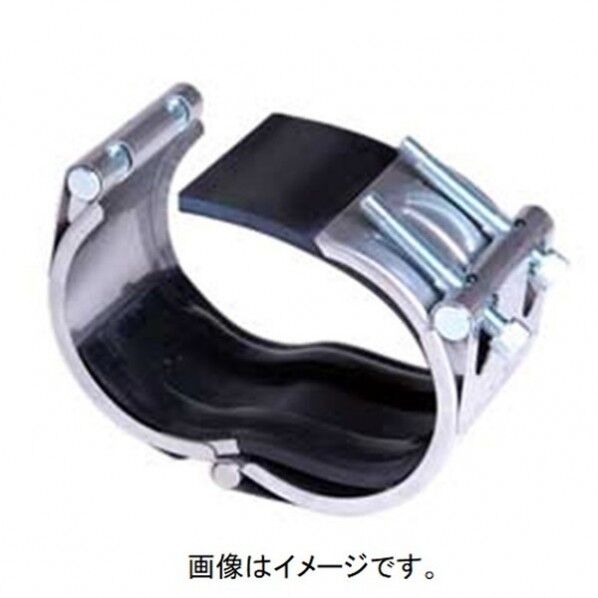

アトムズ カップリング CHタイプ CH-32N(NBRゴム) CH-32N 1個●ピンホール、ひび割れの補修に。●ステンレス鋼管の補修にも使用可能。●流体を止めずに補修できます。●作業性が良く、簡単に施工できます。●ピンホール用には最適です。●用途:補修用●呼び径:32A●ハウジング:適用管外径PD(mm)/42.0～44.5 D(mm)/63 L(mm)/60 T(mm)/0.8●ゴムシーリング(L･mm):25●ボルト呼び径:M8●ボルト締付トルク値(N･m):7～10●質量(kg):0.38●最高使用圧力(MPa):1.0｛10.2kgf/cm2｝(気体の場合 0.7MPa｛7.14kgf/cm2｝)●負圧(MPa): -0.096｛‐720mmHg｝●使用温度範囲 : -20℃～80℃(NBRの場合)●漏洩部がLに収まるかご確認の上ご使用ください。特徴CH32N...

1. 水廻り部材･配管･空圧油圧機器
2. 配管部材
3. 配管継手
4. メカニカル継手

アトムズ カップリング VCタイプ VC-80E(EPDMゴム) VC-80E 1個●VP管と排水鋳鉄管の接続用に。●パイプシャフト内の立て管の更新工事に最適です。●『VCタイプ』をご使用いただくと、排水鋳鉄管とVP管を簡単に接続することが出来ます。●VU管にも使用可能です。●用途:接続用●呼び径:80A●ハウジング:排水鋳鉄管側PD(mm)/83 VP管側PD(mm)/89 D(mm)/107 L(mm)/80 T(mm)/1●ゴムシーリング(L･mm):47●ボルト呼び径:M8●ボルト締付トルク値(N･m):22～24●偏角(度):±2●最高使用圧力(MPa):0.3●使用温度範囲:-20℃～80℃●各管の差込み側をご確認ください。特徴VC80E...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

アトムズ カップリング FXタイプ FX-40E(EPDMゴム) FX-40E 1個●排水･通気配管の接続に。●配管固定すれば各種圧力配管にも使用可能。●配管の二次加工が不要です。●トルクレンチ1本で取付け可能です。●狭いスペースの配管接続が可能です。●用途:接続用●呼び径:40A●ハウジング:適用管外径PD(mm)/48.0～51.0 D(mm)/65 L(mm)/60 T(mm)/0.8●ゴムシーリング(L･mm):30●ボルト呼び径:M8●ボルト締付トルク値(N･m):7～10●偏角(度):±2●最高使用圧力(MPa):0.5～1.0{5.1～10.2kgf/cm2}(気体の場合 0.7MPa{7.14kgf/cm2})●使用温度範囲:-20℃～90℃(EPDMの場合)●配管固定時圧力配管に取り付ける場合抜け防止のため、配管の両端を固定してください。特徴FX40E...

1. 水廻り部材･配管･空圧油圧機器
2. 配管部材
3. 配管継手
4. メカニカル継手

アトムズ カップリング GVタイプ GV-20E(EPDMゴム) GV-20E 1個●小口径のVP管･HI-VP管の接続に。●GR･FX･FZタイプが使用出来なかった「小口径の塩ビ管」専用です。●給湯配管にはご使用になれません。●用途:接続用●呼び径:20A●ハウジング:適用管外径PD(mm)/26 D(mm)/40.7 L(mm)/60 T(mm)/0.8●ゴムシーリング(L･mm):28●ボルト呼び径:M8●ボルト締付トルク値(N･m):5～7●質量(kg):0.29●最高使用圧力(MPa):1.0●使用温度範囲:-20℃～80℃●給湯配管にはご使用になれません。特徴GV20E...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

アトムズ カップリング GRタイプ (消防認定品)GR-50E(EPDMゴム)(消防認定品) GR-50E 1個●消火設備配管(湿式･乾式)の接続に。●日本消防設備安全センター認定品。●配管の二次加工が不要です。●トルクレンチ1本で取付け可能です。●狭いスペースの配管接続に最適です。●脱管防止のグリップ力が抜群です。●用途:接続用(消防設備用ハウジング継手)●呼び径:50A●ハウジング:適用管外径PD(mm)/60.5 D(mm)/81 L(mm)/81 T(mm)/1.5●ゴムシーリング(L･mm):40●ボルト呼び径:M8●ボルト締付トルク値(N･m):30～35●最高使用圧力(MPa) :1.6●偏角(度):±1●締忘れ確認スペーサは装着しておりません。●配管用ステンレス鋼管･一般配管用ステンレス鋼管にはご使用になれません。●許容偏心量は、管外径の±1%です。配管の芯出しには十分ご注意ください。特徴GR50E...

1. 日用品･サニタリー用品･調理用品
2. 日用品
3. その他日用品
4. その他日用品

アトムズ カップリング GRタイプ (消防認定品)GR-100E(EPDMゴム)(消防認定品) GR-100E 1個●消火設備配管(湿式･乾式)の接続に。●日本消防設備安全センター認定品。●配管の二次加工が不要です。●トルクレンチ1本で取付け可能です。●狭いスペースの配管接続に最適です。●脱管防止のグリップ力が抜群です。●用途:接続用(消防設備用ハウジング継手)●呼び径:100A●ハウジング:適用管外径PD(mm)/114.3 D(mm)/144 L(mm)/112 T(mm)/2●ゴムシーリング(L･mm):60●ボルト呼び径:M12●ボルト締付トルク値(N･m):50～55●最高使用圧力(MPa) :1.6●偏角(度):±1●締忘れ確認スペーサは装着しておりません。●配管用ステンレス鋼管･一般配管用ステンレス鋼管にはご使用になれません。●許容偏心量は、管外径の±1%です。配管の芯出しには十分ご注意ください。特徴GR100E...
