■特徴 先端交換式のソリッドエンドミルで、簡単にしかも高精度に刃先を交換可能です。 ■用途 フライス加工用。 ■仕様 ストレートネック＋円筒シャンクタイプ 円筒タイプ ...

1. 切削工具･研磨材
2. エンドミル
3. その他エンドミル
4. その他エンドミル

■仕様 TungCutシリーズ　端面溝入れ加工用 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TungCutシリーズ　端面溝入れ加工用 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A10K-SCLPR08-D120●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A10K-SCLPR08-D120の特徴●寸法θ(mm):+5°●最小加工径φDm(mm):12●φDs(mm):10●f(mm):6●L2(mm):20●h(mm):9●α:-5°●基準コーナrε:0.4●使用インサート:CP○○0802●推奨トルク(Nm):1.4●部品:締付けねじ・ CSTB-3L042、スパナ・ T-9F※勝手付きインサートの場合、右勝手のホルダ(SCLPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A16Q-STUPR1103-D180●内径切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A16Q-STUPR1103-D180の特徴●寸法θ(mm):+5°●基準コーナrε:0.4●最小加工径φDm(mm):18●φDs(mm):16●f(mm):9●L2(mm):32●h(mm):15●f2(mm):0.8●α:-4°●使用インサート:TP○○1103●推奨トルク(Nm):1.4●部品:締付けねじ・ CSTB-3S、スパナ・ T-9F※TPGH、TPGM、TPGAのインサートは装着出来ません。※勝手付きインサートの場合、右勝手のホルダ(STUPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(STUPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A16Q-SVJCR08-D200●内径球面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A16Q-SVJCR08-D200の特徴●寸法θ(mm):-5°●最小加工径φDm(mm):20●φDs(mm):16●f(mm):2●L2(mm):35●h(mm):15●α:-5°●基準コーナrε:0.4●使用インサート:VC○○0802●推奨トルク(Nm):0.6●部品:締付けねじ・ CSTB-2L、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SVJCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SVJCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A16Q-SVZBL11-D200●内径引き切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A16Q-SVZBL11-D200の特徴●寸法θ(mm):0°●最小加工径φDm(mm):20●φDs(mm):16●f(mm):15.5●L2(mm):35●L3(mm):12.5●h(mm):15●f2(mm):8●α:-8°●基準コーナrε:0.4●使用インサート:VB○○1103●推奨トルク(Nm):1.2●部品:締付けねじ・ CSTB-2.5、スパナ・ T-8F※勝手付きインサートの場合、右勝手のホルダ(SVZBR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SVZBL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A20R-SCLCL09-D220●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A20R-SCLCL09-D220の特徴●寸法θ(mm):0°●最小加工径φDm(mm):22●φDs(mm):20●f(mm):11●L2(mm):32●h(mm):18●α:-9°●基準コーナrε:0.8●使用インサート:CC○○09T3●推奨トルク(Nm):3.0●部品:締付けねじ・ CSTB-4S、スパナ・ T-15F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A20R-SDUCR11-D270●内径・ 倣い切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A20R-SDUCR11-D270の特徴●寸法θ(mm):0°●最小加工径φDm(mm):27●φDs(mm):20●f(mm):16.1●L2(mm):36●h(mm):18●f2(mm):6.1●α:-5°●基準コーナrε:0.8●使用インサート:DC○○11T3●推奨トルク(Nm):3.0●部品:締付けねじ・ CSTB-4S、スパナ・ T-15F※勝手付きインサートの場合、右勝手のホルダ(SDUCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SDUCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A32T-STUPR16-D340●内径切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A32T-STUPR16-D340の特徴●寸法θ(mm):+5°●基準コーナrε:0.8●最小加工径φDm(mm):34●φDs(mm):32●f(mm):17●L2(mm):50●h(mm):30●f2(mm):0.7●α:0°●使用インサート:TP○○16T3●推奨トルク(Nm):3.0●部品:締付けねじ・ CSTB-4M、スパナ・ T-15F※勝手付きインサートの場合、右勝手のホルダ(STUPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(STUPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A10K-STFPL1102-D120●内径とまり穴切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A10K-STFPL1102-D120の特徴●寸法θ(mm):+5°●最小加工径φDm(mm):12●φDs(mm):10●f(mm):6.5●L2(mm):20●h(mm):9●f2(mm):0.7●α:-6°●基準コーナrε:0.4●使用インサート:TP○○1102●推奨トルク(Nm):1.2●部品:締付けねじ・ CSTB-2.5B、スパナ・ T-8F※TPGH、TPGM、TPGAのインサートは装着出来ません。※勝手付きインサートの場合、右勝手のホルダ(STFPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(STFPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A25R-ADUNL1506-D320●内径・ 端面切削加工●鋼シャンク●クーラントスルー付き●ネガ/ダブルクランプ式タンガロイ TACバイト A25R-ADUNL1506-D320の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):32●φDs(mm):25●f(mm):17●L2(mm):45●h(mm):23●f2(mm):4.5●α:（＋）13°●基準コーナrε:0.8●使用インサート:DN○○1506○○●推奨トルク(Nm):4.0●部品:クランプ駒・ ACP4S、クランプねじ・ ACS-5W、敷金・ ASC423、敷金止めねじ・ CSTB-3.5、スプリング・ BP-7、スプリングピン・ SP-2.5、スパナ・ T-15F※旧A形ホルダの部品とTurningAの部品は互換性がありません。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A25R-AWLNR08-D320●内径・ 端面切削加工●鋼シャンク●クーラントスルー付き●ネガ/ダブルクランプ式タンガロイ TACバイト A25R-AWLNR08-D320の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):32●φDs(mm):25●f(mm):17●L2(mm):45●h(mm):23●f2(mm):4.5●α:（＋）13°●基準コーナrε:0.8●使用インサート:WN○○0804○○●推奨トルク(Nm):4.0●部品:クランプ駒・ ACP4S、クランプねじ・ ACS-5W、敷金・ ASW422、敷金止めねじ・ CSTB-3.5、スプリング・ BP-7、スプリングピン・ SP-2.5、スパナ・ T-15F※旧A形ホルダの部品とTurningAの部品は互換性がありません。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A32S-ACLNL12-D400●内径・ 端面切削加工●鋼シャンク●クーラントスルー付き●ネガ/ダブルクランプ式タンガロイ TACバイト A32S-ACLNL12-D400の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):40●φDs(mm):32●f(mm):22●L2(mm):50●h(mm):30●f2(mm):6●α:（＋）10°●基準コーナrε:0.8●使用インサート:CN○○1204○○●推奨トルク(Nm):4.0●部品:クランプ駒・ ACP4S、クランプねじ・ ACS-5W、敷金・ ASC422、敷金止めねじ・ CSTB-3.5、スプリング・ BP-7、スプリングピン・ SP-2.5、スパナ・ T-15F※旧A形ホルダの部品とTurningAの部品は互換性がありません。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

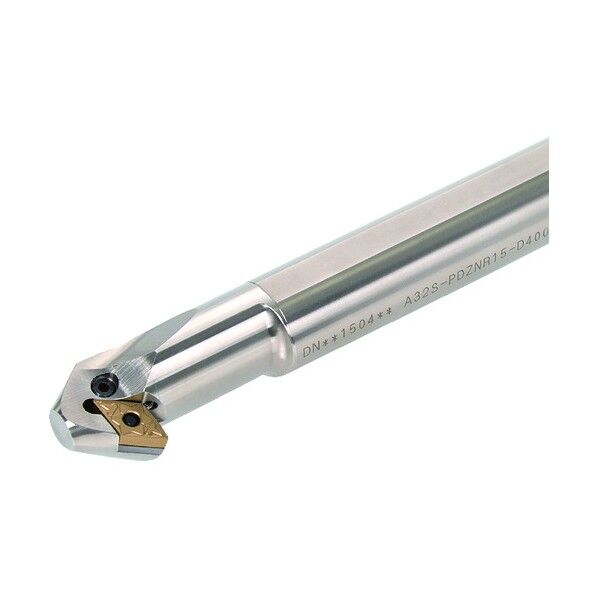

タンガロイ TACバイト A32S-ADUNR15-D400●内径・ 端面切削加工●鋼シャンク●クーラントスルー付き●ネガ/ダブルクランプ式タンガロイ TACバイト A32S-ADUNR15-D400の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):40●φDs(mm):32●f(mm):22●L2(mm):50●h(mm):30●f2(mm):6●α:（＋）11°●基準コーナrε:0.8●使用インサート:DN○○1504○○●推奨トルク(Nm):4.0●部品:クランプ駒・ ACP4S、クランプねじ・ ACS-5W、敷金・ ASC432、敷金止めねじ・ CSTB-3.5、スプリング・ BP-7、スプリングピン・ SP-2.5、スパナ・ T-15F※旧A形ホルダの部品とTurningAの部品は互換性がありません。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A32S-AWLNR08-D400●内径・ 端面切削加工●鋼シャンク●クーラントスルー付き●ネガ/ダブルクランプ式タンガロイ TACバイト A32S-AWLNR08-D400の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):40●φDs(mm):32●f(mm):22●L2(mm):50●h(mm):30●f2(mm):6●α:（＋）10°●基準コーナrε:0.8●使用インサート:WN○○0804○○●推奨トルク(Nm):4.0●部品:クランプ駒・ ACP4S、クランプねじ・ ACS-5W、敷金・ ASW422、敷金止めねじ・ CSTB-3.5、スプリング・ BP-7、スプリングピン・ SP-2.5、スパナ・ T-15F※旧A形ホルダの部品とTurningAの部品は互換性がありません。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト A12M-STUPL1102-D140●内径切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A12M-STUPL1102-D140の特徴●寸法θ(mm):+5°●基準コーナrε:0.4●最小加工径φDm(mm):14●φDs(mm):12●f(mm):7●L2(mm):24●h(mm):11●f2(mm):0.7●α:-4°●使用インサート:TP○○1102●推奨トルク(Nm):1.2●部品:締付けねじ・ CSTB-2.5B、スパナ・ T-8F●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. バイト・フライスカッター・放電加工用品
3. バイト
4. 完成バイト

タンガロイ TACバイト CAFR-3T12-100140●端面溝入れ・ 旋削用●ブレードタンガロイ TACバイト CAFR-3T12-100140の特徴●コーナ数:2●適合シャンク:CHFVR/L、CHSR/L●インサートシートサイズ:3●最小加工径φDm(mm):100●最大加工径φDmax(mm):140●最大溝深さ(mm):12●寸法(f):10.4●寸法(W):3●使用インサート:DTF、DTE、DTX、DGS、DGM●部品:締付けねじ・ BHM6-20-A/スパナ・ P-4※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※f値は同表の溝幅(W)インサートを取り付けた際の寸法です。※インサート別の端面溝入れの最小加工径に関しての使用上の注意:DTF形及びDTX形にシートサイズ“6”のインサートを設定しておりません。その際はDTE、DGM形またはDGS形のシートサイズ“6”インサートをご使用願います。(添付画像参照)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード

タンガロイ TACバイト CTEL1616-2T17●溝入れ・ 旋削用●バイト(一体式)タンガロイ TACバイト CTEL1616-2T17の特徴●コーナ数:1・ 2●使用インサート:DGM/SGM、DGS/SGS、DGE、DTX、DTE、DTR、DTA●インサートシートサイズ:2●最大溝深さ(mm):17●寸法(h1):16●寸法(b):16●寸法(h):16●寸法(f):16.1●寸法(W):2●寸法(p):4●寸法(L2):37●部品:締付けねじ・ CM5x0.8x16-A/スパナ・ P-4※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※f値は同表の溝幅(W)インサートを取り付けた際の寸法です。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTEL1616-3T09●溝入れ・ 旋削用●バイト(一体式)タンガロイ TACバイト CTEL1616-3T09の特徴●コーナ数:1・ 2●使用インサート:DGM/SGM、DGS/SGS、DGE、DTX、DTE、DTR、DTA●インサートシートサイズ:3●最大溝深さ(mm):9●寸法(h1):16●寸法(b):16●寸法(h):16●寸法(f):16.3●寸法(W):3●寸法(p):4●寸法(L2):32●部品:締付けねじ・ CM5x0.8x16-A/スパナ・ P-4※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※f値は同表の溝幅(W)インサートを取り付けた際の寸法です。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTEL2525-5T12●溝入れ・ 旋削用●バイト(一体式)タンガロイ TACバイト CTEL2525-5T12の特徴●コーナ数:1・ 2●使用インサート:DGM/SGM、DGS/SGS、DGE、DTX、DTE、DTR、DTA●インサートシートサイズ:5●最大溝深さ(mm):12●寸法(h1):25●寸法(b):25●寸法(h):25●寸法(f):25.6●寸法(W):5●寸法(p):-●寸法(L2):37●部品:締付けねじ・ CM6x1x25-A/スパナ・ P-5※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※f値は同表の溝幅(W)インサートを取り付けた際の寸法です。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTER2020-2T17●溝入れ・ 旋削用●バイト(一体式)タンガロイ TACバイト CTER2020-2T17の特徴●コーナ数:1・ 2●使用インサート:DGM/SGM、DGS/SGS、DGE、DTX、DTE、DTR、DTA●インサートシートサイズ:2●最大溝深さ(mm):17●寸法(h1):20●寸法(b):20●寸法(h):20●寸法(f):20.1●寸法(W):2●寸法(p):-●寸法(L2):37●部品:締付けねじ・ CM5x0.8x20-A/スパナ・ P-4※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※f値は同表の溝幅(W)インサートを取り付けた際の寸法です。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTER3232-6T32●溝入れ・ 旋削用●バイト(一体式)タンガロイ TACバイト CTER3232-6T32の特徴●コーナ数:1・ 2●使用インサート:DGM/SGM、DGS/SGS、DGE、DTX、DTE、DTR、DTA●インサートシートサイズ:6●最大溝深さ(mm):32●寸法(h1):32●寸法(b):32●寸法(h):32●寸法(f):32.5●寸法(W):6●寸法(p):-●寸法(L2):56●部品:締付けねじ・ CM8x1.25x20-A/スパナ・ P-6※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※f値は同表の溝幅(W)インサートを取り付けた際の寸法です。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTFL2525-4T20-042070●端面深溝入れ・ 旋削用(縦型)バイト(一体式)タンガロイ TACバイト CTFL2525-4T20-042070の特徴●コーナ数:2●インサートシートサイズ:4●最小加工径φDm(mm):42●最大加工径φDmax(mm):70●最大溝深さar(mm):20●寸法(h1):25●寸法(b):25●寸法(h):25●寸法(f):25.6●寸法(W):4●寸法(L2):39●使用インサート:DTF/DTX/DTE/DGM/DGS●部品:締付けねじ・ CM6x1x25-A/スパナ・ P-5※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※DTF形インサートを取り付けた時の最大溝深さはar=15mmとなります。※f値は溝幅(W)インサートを取り付けた際の寸法です。(使用インサート参照)※使用上の注意:DTF形及びDTX形にシートサイズ“6”のインサートを設定しておりません。その際はDTE、DGM形またはDGS形のシートサイズ“6”インサートをご使用願います。(添付画像参照)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CGIUR20-3T02-D380●内径ぬすみ切削用バイト(一体式)タンガロイ TACバイト CGIUR20-3T02-D380の特徴●コーナ数:2●使用インサート:DTIU●インサートシートサイズ:3●最小加工径φDm(mm):38●最大溝深さar(mm):2.8●寸法(φDs):20●寸法(h1):9.5●寸法(h):19●寸法(f):12.8●寸法(W):3●寸法(L2):-●部品:締付けねじ・ CM5x0.8x12-A/スパナ・ P-4●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト DWLNL3225P08●外径・ 端面切削用●ネガ/ワン・ ダブル式タンガロイ TACバイト DWLNL3225P08の特徴●基準コーナrε:0.8●寸法h(mm):32●寸法b(mm):25●寸法L2(mm):30●寸法h1(mm):32●寸法f(mm):32●使用インサート:WN□□0804□□(片面ブレーカは不可)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト DWLNR2525M08●外径・ 端面切削用●ネガ/ワン・ ダブル式タンガロイ TACバイト DWLNR2525M08の特徴●基準コーナrε:0.8●寸法h(mm):25●寸法b(mm):25●寸法L2(mm):31●寸法h1(mm):25●寸法f(mm):32●使用インサート:WN□□0804□□(片面ブレーカは不可)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E12J-SDQCR07-D160●内径・ 倣い切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E12J-SDQCR07-D160の特徴●寸法θ:0°●最小加工径φDm:16●寸法(φDs):12●寸法(f):8.6●寸法(L2):27●寸法(h):11●寸法(f2):2.5●寸法(α):-6°●基準コーナrε:0.4●使用インサート:DC□□0702●部品:締付けねじ・ CSTB-2.5S/スパナ・ T-8F●推奨トルク(Nm):1.2※勝手付きインサートの場合、右勝手のホルダ(SDQCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SDQCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E12Q-SYUBR11-D200●内径・ ぬすみ及び倣い切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E12Q-SYUBR11-D200の特徴●寸法θ:0°●基準コーナrε:0.4●使用インサート:YW□□11T2●部品:締付けねじ・ CSTB-2L/スパナ・ T-6F●推奨トルク(Nm):0.6●最小加工径φDm:20●寸法(φDs):12●寸法(f):13.5●寸法(L2):27●寸法(h):11●寸法(f2):7.5●寸法(α):-8°●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E16R-SCLPL09-D200●内径・ 端面切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E16R-SCLPL09-D200の特徴●寸法θ:+5°●最小加工径φDm:20●寸法(φDs):16●寸法(f):11●寸法(L2):32●寸法(h):15●寸法(α):-3°●基準コーナrε:0.8●使用インサート:CP□□0903●部品:締付けねじ・ CSTB-4L060/スパナ・ T-15F●基準コーナrε:3.0※勝手付きインサートの場合、右勝手のホルダ(SCLPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E04G-SEXPR03-D045●内径・ 端面切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E04G-SEXPR03-D045の特徴●寸法θ:0°●推奨トルク(Nm):0.6●最小加工径φDm:4.5●寸法(φDs):4●寸法(f):2.3●寸法(L2):9●寸法(h):3.8●寸法(α):-15°●基準コーナrε:0.2●使用インサート:EP□□03X1●部品:締付けねじ・ CSTA-1.6/スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SEXPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SEXPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E04G-SEXPR03-D050●内径・ 端面切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E04G-SEXPR03-D050の特徴●寸法θ:0°●推奨トルク(Nm):0.6●最小加工径φDm:5●寸法(φDs):4●寸法(f):2.5●寸法(L2):9●寸法(h):3.8●寸法(α):-13°●基準コーナrε:0.2●使用インサート:EP□□03X1●部品:締付けねじ・ CSTA-1.6/スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SEXPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SEXPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E06H-SWUBR03-D070●内径切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E06H-SWUBR03-D070の特徴●寸法θ:0°●推奨トルク(Nm):0.6●使用インサート:WB□□0301●部品:締付けねじ・ CSTB-2/スパナ・ T-6F●基準コーナrε:0.4●最小加工径φDm:7●寸法(φDs):6●寸法(f):3.5●寸法(L2):12●寸法(h):5.75●寸法(α):-12°※勝手付きインサートの場合、右勝手のホルダ(SWUBR□□-)には左勝手のインサート(L)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト FBL25-3SA●浅溝タイプタンガロイ TACバイト FBL25-3SAの特徴●加工径φDm:30～40●溝深さ(mm):10●溝幅W(mm):3●押え金:CFG-3SR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト FBL25-5SD●浅溝タイプタンガロイ TACバイト FBL25-5SDの特徴●加工径φDm:60～80●溝深さ(mm):12●溝幅W(mm):5●押え金:CFG-5SR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト JCGSSR1212-20●自動盤用突切りバイトタンガロイ TACバイト JCGSSR1212-20の特徴●溝幅W(mm):2●使用インサート:GE20・ GE20-AL●部品:締付けねじ・ CSTB-3/スパナ・ T-9F●コーナ数:1●最大突切り径(mm):25●寸法b(mm):12●寸法h(mm):12●寸法h1(mm):12●寸法f(mm):12.2●寸法L2(mm):19●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト JCTEL1414-1.4T12●溝入れ・ 旋削加工●自動盤用●バイト(一体式)タンガロイ TACバイト JCTEL1414-1.4T12の特徴●インサートシートサイズ:1●最大加工径φDmax(mm):24●寸法(h1):14●寸法(b):14●寸法(h):14●寸法(f):14.2●寸法(W):1.4●寸法(p):-●寸法(L2):19.5●使用インサート:DGS1.4-016●部品:締付けねじ・ CSHB-4-A/スパナ・ T-15F●本図は右勝手(R)を示す。●f値は溝幅(W)インサートを取り付けた際の寸法です。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PRGCL3232P20●外径倣い切削加工●ポジ/レバーロック式タンガロイ TACバイト PRGCL3232P20の特徴●寸法(h):32●寸法(b):32●寸法(h1):32●寸法(f):40●使用インサート:RCM□2006M0●部品:敷金・ LSR63C/スプリングピン・ LSP6C/レバー・ LCL6C/締付けねじ・ LCS5/スパナ・ P-3●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PDJNL2525M11●外径倣い切削加工●ネガ/レバーロック式タンガロイ TACバイト PDJNL2525M11の特徴●寸法(h):25●寸法(b):25●寸法(L2):27●寸法(h1):25●寸法(f):32●寸法(f2):19●基準コーナrε:0.8●使用インサート:DN□□1104□□●部品:敷金・ ELSD32/スプリングピン・ LSP3/レバー・ LCL33L/締付けねじ・ LCS3/スパナ・ P-2.5●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PDJNR2020K11●外径倣い切削加工●ネガ/レバーロック式タンガロイ TACバイト PDJNR2020K11の特徴●寸法(h):20●寸法(b):20●寸法(L2):27●寸法(h1):20●寸法(f):25●寸法(f2):16●基準コーナrε:0.8●使用インサート:DN□□1104□□●部品:敷金・ ELSD32/スプリングピン・ LSP3/レバー・ LCL33L/締付けねじ・ LCS3/スパナ・ P-2.5●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体
