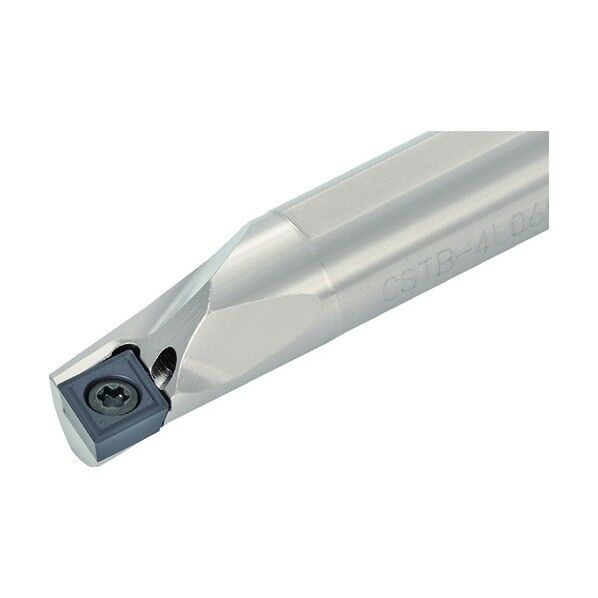

特徴■仕様内径加工用StreamJetBarシリーズ 超硬シャンク ねじ止め仕様仕様重量163.000G原産国非公開E10MSCLPR08D120...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴自動盤用バイトです。■用途外径溝入れ、突っ切り加工用。■仕様外径溝入れ加工用仕様サイズ152 x 33 x 36 mm重量151.000G原産国非公開JCGSSL121220...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様Jシリーズ 外径加工用丸シャンク仕様仕様サイズ34 x 152 x 36 mm重量307.000G原産国非公開JS19KTTL3...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様Jシリーズ 外形加工用 ねじ止め仕様仕様重量127.000G原産国非公開JSCLCL1212H09...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様Jシリーズ 外形加工用 ねじ止め仕様仕様サイズ152 x 32 x 36 mm重量114.000G原産国非公開JSTACL1010K08...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴自動盤用バイトです。■用途外径溝入れ加工用。■仕様Jシリーズ 外形溝入れ加工用 ねじ止め仕様仕様重量242.000G原産国非公開JSVGR1616K...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様Jシリーズ 外形後挽き加工用 ねじ止め仕様仕様重量250.000G原産国非公開JSXBR1616K8...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TurnFeedシリーズ 外径加工用 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TurnFeedシリーズ 外径加工用 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様外径加工用Turning-Aシリーズダブルクランプ仕様仕様重量456.000G原産国非公開ASSNR2020K12A...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TAC工具部品　ねじ ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

■仕様 TAC工具部品　スパナ　(フラッグタイプ) ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ ショウケツタイ DNGA150404-DIA DX160●ひし形PCD●80°●ネガインサートタンガロイ ショウケツタイ DNGA150404-DIA DX160の特徴●仕上げ～中切削加工用●内接円径φd(mm):12.7●厚さs(mm):4.76●穴径φd1(mm):5.16●コーナ半径rε:0.4●DIA長a(mm):3.1●関連ツール:ADJNR/L、DDJNR/L、PDJNR/L、MDJNR/L、A-PDUNR/L、A-ADUNR/L、T-PDUNR/L、S-PDUNR/L、A-PDZNR/L、S-PDZNR/L、ADPNN、PDPNN、MDPNN、ADQNR/L、DDQNR/L、PDQNR/L、C-ADJNR/L、C-ADNNN...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ TPGN160302-DIA DX140●正三角形PCD●ポジインサート●穴なしタンガロイ ショウケツタイ TPGN160302-DIA DX140の特徴●仕上げ～中切削加工用●逃げ角θ:11°●内接円径φd(mm):9.525●厚さs(mm):3.18●コーナ半径rε:0.2●DIA長a(mm):3.3●関連ツール:S/C-CTFPR/L、CTGPR/L、CTFPR/L、CTCPR/L、CTFP-CA、CTGP-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 2QP-DNGA150408 BX330●ひし形●55°●ネガタンガロイ ショウケツタイ 2QP-DNGA150408 BX330の特徴●汎用●コーナ数:2●内接円径φd(mm):12.7●厚さs(mm):4.76●穴径φd1(mm):5.16●コーナ半径rε:0.8●CBN長a(mm):2.1●関連ツール:ADJNR/L、DDJNR/L、PDJNR/L、MDJNR/L、A-PDUNR/L、A-ADUNR/L、T-PDUNR/L、S-PDUNR/L、A-PDZNR/L、S-PDZNR/L、ADPNN、PDPNN、MDPNN、ADQNR/L、DDQNR/L、PDQNR/L、C-ADJNR/L、C-ADNNN...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 2QP-SPMN090304 BX330●ポジ●正方形●穴なしタンガロイ ショウケツタイ 2QP-SPMN090304 BX330の特徴●仕上げ切削汎用●コーナ数:2●逃げ角θ:11°●内接円径φd(mm):9.525●厚さs(mm):3.18●穴径φd1(mm):（＋）●コーナ半径rε:0.4●CBN長a(mm):2.4●関連ツール:S/C-CSKPR/L、CSBPR/L、CSDPN、CSSPR/L、CSKP-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-TPMN110304 BX930●ポジ●正三角形●穴なしタンガロイ ショウケツタイ 3QP-TPMN110304 BX930の特徴●仕上げ～中切削汎用●コーナ数:3●逃げ角θ:11°●内接円径φd(mm):6.35●厚さs(mm):3.18●穴径φd1(mm):（＋）●コーナ半径rε:0.4●CBN長a(mm):2.2●関連ツール:S/C-CTFPR/L、CTFP-CA、CTGP-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 2QP-VBMW160404 BX360●ポジ●ひし形●35°タンガロイ ショウケツタイ 2QP-VBMW160404 BX360の特徴●仕上げ切削汎用●コーナ数:2●逃げ角θ:5°●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):4.4●コーナ半径rε:0.4●CBN長a(mm):2.2●関連ツール:A/E-SVUBR/L、A-SVZBR/L、A/E-SVQBR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ホジグ CTBN32-32●突切りバイト●ツールブロックタイプ●一体型CTBNタンガロイ ホジグ CTBN32-32の特徴●突出し(ad):50●適合板バイト:CTH32-3、CTH32-4、CTH32-5、CTH32-6●寸法h1(mm):32.2●寸法l(mm):43●寸法h(mm):32●寸法h0(mm):7.56●部品:〔1〕本体・ -/〔2〕ベース・ -/〔3〕くさび・ CTW-2/〔4〕くさび締付けねじ・ NDS-8S/〔5〕六角穴付ボルト・ -/スパナ・ P-4/インサート取外し用レンチ・ CTL-2...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ツールブロック

タンガロイ ショウケツタイ SEGW12X4ZEFR-D DX140●種類:普通刃●精度:G●ホーニング:なし●在庫材種:T-DIAタンガロイ ショウケツタイ SEGW12X4ZEFR-D DX140の特徴●適用被削材:非鉄金属●形状:図4●転削加工用TACミル●TACミル用インサート●DX140:1ケース1個入り●在庫形番...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. フライス用チップ

タンガロイ ショウケツタイ TECN43ZFR-DIA DX140●精度:C●ホーニング:なし●在庫材種:T-DIA●形状:図2タンガロイ ショウケツタイ TECN43ZFR-DIA DX140の特徴●適用被削材:非鉄金属●適用TACミル:TSE4000IA/ESE4000A●転削加工用TACミル●TACミル用インサート●ISO形番(メトリック):TECN2204PEFR-D●(注)T-DIAはダイヤモンド系超高圧焼結体です。1コーナー使用タイプとなります。●在庫形番...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. フライス用チップ

タンガロイ ブヒン SM-00●シムシートタンガロイ ブヒン SM-00の特徴●寸法a(mm):18●寸法b(mm):8●寸法c(mm):1※シムシート用締付けねじはCSHM3-8がつきます。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ ブヒン AJM5F●ねじタンガロイ ブヒン AJM5Fの特徴●寸法a(mm):M5x0.5●寸法mmb(mm):9●寸法c(mm):13●寸法d(mm):8●寸法f(mm):2...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ ブヒン TMBA-M12H●ねじタンガロイ ブヒン TMBA-M12Hの特徴●寸法a(mm):M12×1.75●寸法b(mm):33●寸法c(mm):34.5●寸法d(mm):26●寸法f(mm):8●締付けトルク(Nm):70.0...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ TACバイト A16M-PTUNR11-D200●ネガ/レバーロック式●鋼シャンク●クーラントスルー付き●内径切削加工タンガロイ TACバイト A16M-PTUNR11-D200の特徴●寸法(mm):θ・ -6°●最小加工径φDm(mm):20●φDs(mm):16●f(mm):11●L2(mm):32●h(mm):15●f2(mm):1●α:-14°●基準コーナrε:0.4●使用インサート:TN○○1103●推奨トルク(Nm):1.7●部品:レバー・ LCL22N、締付けねじ・ LCS22A、スパナ・ P-2F、油穴用ねじ・ SSHM3-4※使用インサートは、「ISO準拠穴仕様」です。ISO規格のホルダ長さと異なる場合があります。※勝手付きインサートの場合、右勝手のホルダ(PTUNR□□-)には左勝手のインサート(L)を、左勝手のホルダ(PTUNL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。●勝手付きインサートの場合、右勝手のホルダ(PTUNR□□-)には左勝手のインサート(L)を、左勝手のホルダ(PTUNL□□-)には右勝手のインサート(R)を使用します。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A32S-PCLNR12-D400●内径・ 端面切削加工●鋼シャンク●クーラントスルー付き●ネガ/レバーロック式タンガロイ TACバイト A32S-PCLNR12-D400の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):40●φDs(mm):32●f(mm):22●L2(mm):50●h(mm):30●f2(mm):6●α:-11°●基準コーナrε:0.8●使用インサート:CN○○1204●推奨トルク(Nm):4.8●部品:敷金・ LSC42BR、レバー・ LCL4、締付けねじ・ LCS4、スプリングプリングピン・ LSP4、スパナ・ P-3、給油アタッチメント・ EA-32、油穴用ねじ・ SSHM5-6※勝手付きインサートの場合、右勝手のホルダ((PCLNR□□-)には左勝手のインサート(L)を、左勝手のホルダ((PCLNL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A32S-PDUNL15-D400●内径・ 倣い切削加工●鋼シャンク●クーラントスルー付き●ネガ/レバーロック式タンガロイ TACバイト A32S-PDUNL15-D400の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):40●φDs(mm):32●f(mm):22●L2(mm):50●h(mm):30●f2(mm):6●α:-13°●基準コーナrε:0.8●使用インサート:DN○○1504●推奨トルク(Nm):4.8●部品:敷金・ LSD42BL、レバー・ LCL4、締付けねじ・ LCS4、スプリングプリングピン・ LSP4、スパナ・ P-3、給油アタッチメント・ EA-32、油穴用ねじ・ SSHM5-6※勝手付きインサートの場合、右勝手のホルダ((PDUNR□□-)には左勝手のインサート(L)を、左勝手のホルダ(PDUNL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A32S-PDZNR15-D400●内径・ 引き切削加工●鋼シャンク●クーラントスルー付き●ネガ/レバーロック式タンガロイ TACバイト A32S-PDZNR15-D400の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):40●φDs(mm):32●f(mm):22●L2(mm):50●h(mm):30●f2(mm):11.5●α:-13°●基準コーナrε:0.8●使用インサート:DN○○1504●推奨トルク(Nm):4.8●部品:敷金・ LSZ42BR、レバー・ LCL4、締付けねじ・ LCS4、スプリングプリングピン・ LSP4、スパナ・ P-3、給油アタッチメント・ EA-32、油穴用ねじ・ SSHM4-5※勝手付きインサートの場合、右勝手のホルダ(PDZNR□□-)には左勝手のインサート(L)を、左勝手のホルダ(PDZNL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A40T-PDUNL15-D500●内径・ 倣い切削加工●鋼シャンク●クーラントスルー付き●ネガ/レバーロック式タンガロイ TACバイト A40T-PDUNL15-D500の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):50●φDs(mm):40●f(mm):27●L2(mm):60●h(mm):37●f2(mm):7●α:-10°●基準コーナrε:0.8●使用インサート:DN○○1504●推奨トルク(Nm):4.8●部品:敷金・ LSD42BL、レバー・ LCL4、締付けねじ・ LCS4、スプリングプリングピン・ LSP4、スパナ・ P-3、油穴用ねじ・ SSHM6-6※勝手付きインサートの場合、右勝手のホルダ((PDUNR□□-)には左勝手のインサート(L)を、左勝手のホルダ(PDUNL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A50U-PSKNR12-D630●内径切削・ 通り穴加工●鋼シャンク●クーラントスルー付き●ネガ/レバーロック式タンガロイ TACバイト A50U-PSKNR12-D630の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):63●φDs(mm):50●f(mm):35●L2(mm):65●h(mm):47●f2(mm):10●α:-8°●基準コーナrε:0.8●使用インサート:SN○○1204●推奨トルク(Nm):4.8●部品:敷金・ LSS42BR、レバー・ LCL4、締付けねじ・ LCS4、スプリングプリングピン・ LSP4、スパナ・ P-3、油穴用ねじ・ SSHM6-6※勝手付きインサートの場合、右勝手のホルダ(PSKNR□□-)には左勝手のインサート(L)を、左勝手のホルダ(PSKNL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト ASSNR4040S19-A●外径・ 端面・ 面取り切削加工●ネガ/ダブルクランプ式タンガロイ TACバイト ASSNR4040S19-Aの特徴●h(mm):40●b(mm):40●L2(mm):27.5●h1(mm):40●f(mm):50●f2(mm):12.5●基準コーナrε:1.2●使用インサート:SN○○1906○○●推奨トルク(Nm):4.0●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A20R-SDXXR07-D240●内径・ 倣い切削加工●鋼シャンク●クーラントスルー付き●ネガ/スクリューオン式タンガロイ TACバイト A20R-SDXXR07-D240の特徴●寸法θ(mm):-14°●最小加工径φDm(mm):24●φDs(mm):20●f(mm):12.6●L2(mm):36●h(mm):18●f2(mm):2.6●α:-12°●基準コーナrε:0.4●使用インサート:DXGU0703..R●推奨トルク(Nm):0.9●部品:締付けねじ・ SR34-514、スパナ・ T-7F※勝手付きインサートの場合、右勝手のホルダ(SDXXR07-D..)には左勝手のインサート(L)を、左勝手のホルダ(SDXXL07-D..)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CFGTR2525-6SE●端面溝入れタンガロイ TACバイト CFGTR2525-6SEの特徴●溝幅W(mm):6●使用インサート:FGC6●最大溝深さ(mm):14●コーナ数:1●最小加工径φDm(mm):80～120●h1(mm):25.5●b(mm):25●h(mm):25●f(mm):48※右勝手(R)は正回転で、左勝手(L)は逆回転で使用します。※各部品についてはセット形番に準じて在庫しており、部品のみの手配も可能です。※右勝手(R)のホルダには右勝手(R)の部品(シャンク(CFGTR～)、ブレード(FBR～)、押え金(～R))を、左勝手(L)のホルダには左勝手(L)の部品(シャンク(CFGTL～)、ブレード(FBL～)、押え金(～L))をご使用下さい。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTBL20-25●突切り板バイトホルダ●ブレードタイプタンガロイ TACバイト CTBL20-25の特徴●溝幅W(mm):3・ 4●適合ブレード:CTSL25-3・ CTSL25-4●突出しad(mm):最大25、最大突切り径φ50●h1(mm):20.2●h(mm):20●b(mm):25●f0(mm):19.6●f:22.6・ 23.6●部品:〔1〕締付けねじ・ M6×20、スパナ・ P-5●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

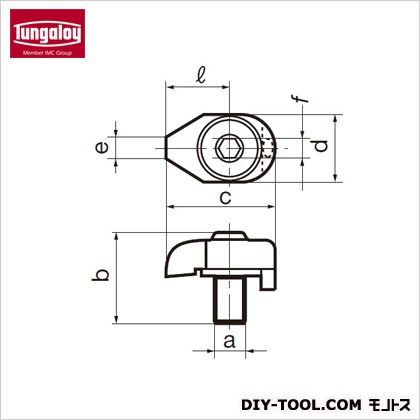

タンガロイ TACバイト C12Q-CTFPR11●内径とまり穴切削加工●超硬シャンク●ポジ/クランプオン式タンガロイ TACバイト C12Q-CTFPR11の特徴●基準コーナrε:0.4●使用インサート:TP○○(穴なし)/1103○○●最小加工径φDm(mm):16●寸法(mm)φDs:12●f(mm):9●h(mm):11●α:6°●部品:クランプセット・ CSW-00/スパナ・ P-2.5※勝手つきインサートの場合、右勝手のホルダ(CTFPR～)には左勝手(L)のインサートを、左勝手のホルダ(CTFPL～)には右勝手(R)のインサートを使用します。●使用インサートは、TPGM形を除き「ISO準拠穴仕様」です。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTER2525-3T25●溝入れ・ 旋削用●バイト(一体式)タンガロイ TACバイト CTER2525-3T25の特徴●コーナ数:1・ 2●使用インサート:DGM/SGM、DGS/SGS、DGE、DTX、DTE、DTR、DTA●インサートシートサイズ:3●最大溝深さ(mm):25●寸法(h1):25●寸法(b):25●寸法(h):25●寸法(f):25.3●寸法(W):3●寸法(p):-●寸法(L2):44.5●部品:締付けねじ・ CM5x0.8x25-A/スパナ・ P-4※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※f値は同表の溝幅(W)インサートを取り付けた際の寸法です。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTER2525-5T32●溝入れ・ 旋削用●バイト(一体式)タンガロイ TACバイト CTER2525-5T32の特徴●コーナ数:1・ 2●使用インサート:DGM/SGM、DGS/SGS、DGE、DTX、DTE、DTR、DTA●インサートシートサイズ:5●最大溝深さ(mm):32●寸法(h1):25●寸法(b):25●寸法(h):25●寸法(f):25.6●寸法(W):5●寸法(p):-●寸法(L2):56●部品:締付けねじ・ CM6x1x25-A/スパナ・ P-5※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※f値は同表の溝幅(W)インサートを取り付けた際の寸法です。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PTFNR2525M3●端面切削加工●ネガ/レバーロック式タンガロイ TACバイト PTFNR2525M3の特徴●寸法(h):25●寸法(b):25●寸法(L2):22●寸法(h1):25●寸法(f):32●寸法(f2):20●基準コーナrε:0.8●使用インサート:TN□□1604□□●部品:敷金・ LST317/スプリングピン・ LSP3/レバー・ LCL3/締付けねじ・ LCS3/スパナ・ P-2.5●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PCLNR2525M09●外径・ 端面切削加工●ネガ/レバーロック式タンガロイ TACバイト PCLNR2525M09の特徴●寸法(h):25●寸法(b):25●寸法(L2):20●寸法(h1):25●寸法(f):32●寸法(f2):15●基準コーナrε:0.8●使用インサート:CN□□0903□□●部品:敷金・ ELSC32/スプリングピン・ LSP3L/レバー・ LCL33/締付けねじ・ LCS3/スパナ・ P-2.5●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト SDNCN1616H11●外径・ 倣い切削加工●ポジ/スクリューオン式タンガロイ TACバイト SDNCN1616H11の特徴●寸法(h):16●寸法(b):16●寸法(L2):21●寸法(h1):16●寸法(f):8●基準コーナrε:0.8●使用インサート:DC□□11T3□□●部品:締付けねじ・ CSTB-3.5L/スパナ・ T-15F/敷金・ SSD32/敷金止めねじ・ DTS5-3.5/スパナ・ P-3.5...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体
