■仕様 Jシリーズ　外形加工用　ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様Jシリーズ 外形加工用 ねじ止め仕様仕様サイズ153 x 32 x 36 mm重量114.000G原産国非公開JSTACR1010K08...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 Jシリーズ　外形加工用　ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様Jシリーズ 外形後挽き加工用 ねじ止め仕様仕様重量147.000G原産国非公開JSXBR1212K8C...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TAC工具部品　ねじ ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

■仕様 TAC工具部品　ねじ ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ TACバイト TLANL2020K12●外径・ 端面切削●ネガ/スクリューオン式タンガロイ TACバイト TLANL2020K12の特徴●寸法h(mm):20●寸法b(mm):20●寸法L2(mm):20●寸法h1(mm):20●寸法f(mm):25●寸法α:-6°●寸法β:-6°●使用インサート:LNMX1204□□□R/L●使用部品:敷金ねじ・ CSTF-2L055-S/敷金ねじ用スパナ・ T-6F-S/締付けねじ・ CSTB-3.5L115-S/スパナ・ KEYV-T10/敷金・ TSL12R/L●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ ショウケツタイ TPGN160304-DIA DX140●正三角形PCD●ポジインサート●穴なしタンガロイ ショウケツタイ TPGN160304-DIA DX140の特徴●仕上げ～中切削加工用●逃げ角θ:11°●内接円径φd(mm):9.525●厚さs(mm):3.18●コーナ半径rε:0.4●DIA長a(mm):3.2●関連ツール:S/C-CTFPR/L、CTGPR/L、CTFPR/L、CTCPR/L、CTFP-CA、CTGP-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ TPGA160302-DIA DX140●正三角形PCD●ポジインサートタンガロイ ショウケツタイ TPGA160302-DIA DX140の特徴●仕上げ～中切削加工用●逃げ角θ:11°●内接円径φd(mm):9.525●厚さs(mm):3.18●穴径φd1(mm):4.0●コーナ半径rε:0.2●DIA長a(mm):3.3...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ TPGW110202-DIA DX120●正三角形PCD●ポジインサートタンガロイ ショウケツタイ TPGW110202-DIA DX120の特徴●仕上げ～中切削加工用●逃げ角θ:11°●内接円径φd(mm):6.35●厚さs(mm):2.38●穴径φd1(mm):2.8●コーナ半径rε:0.2●DIA長a(mm):2.4●関連ツール:A/E-STFPR/L、A/E-STUPR/L、T-STUPR/L、S/C-STUPR/L、TBS1、TBS3、TBS4、TBR1、TBR3、TBR4、STFP-CA、STGP-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ VCGW160402-DIA DX140●35°ひし形PCD●ポジインサートタンガロイ ショウケツタイ VCGW160402-DIA DX140の特徴●仕上げ～中切削加工用●逃げ角θ:7°●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):4.4●コーナ半径rε:0.2●DIA長a(mm):4.8●関連ツール:A/E-SVUCR/L、T-SVUCR/L、T-SVQCR/L、SVJCR/L、SVVCN、SVQCR/L、C-SVJCR/L、C-SVVCN...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 2QP-DCMW11T304 BX360●ポジ●ひし形●55°タンガロイ ショウケツタイ 2QP-DCMW11T304 BX360の特徴●仕上げ切削汎用●コーナ数:2●逃げ角θ:7°●内接円径φd(mm):9.525●厚さs(mm):3.97●穴径φd1(mm):4.4●コーナ半径rε:0.4●CBN長a(mm):2.5●関連ツール:A/E-SDQCR/L、T-SDQCR/L、A/E-SDUCR/L、A/E-SDZCR/L、JSDN3CR/L、JTDJ2CR/L、JSDJCR/L、SDJCR/L、JSDNCN、JSDFCR/L、SDQCR/L、JS-SDUCL...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-TPMN160308 BX930●ポジ●正三角形●穴なしタンガロイ ショウケツタイ 3QP-TPMN160308 BX930の特徴●仕上げ～中切削汎用●コーナ数:3●逃げ角θ:11°●内接円径φd(mm):9.525●厚さs(mm):3.18●穴径φd1(mm):（＋）●コーナ半径rε:0.8●CBN長a(mm):1.9●関連ツール:S/C-CTFPR/L、CTGPR/L、CTFPR/L、CTCPR/L、CTFP-CA、CTGP-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-WNGA080408 BX330●六角形●ネガ●80°タンガロイ ショウケツタイ 3QP-WNGA080408 BX330の特徴●ワイパー仕様●コーナ数:3●内接円径φd(mm):12.7●厚さs(mm):4.76●穴径φd1(mm):5.16●コーナ半径rε:0.8●CBN長a(mm):2.2●関連ツール:AWLNR/L、DWLNR/L、MWLNR/L、A-PWLNR/L、A-AWLNR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-WNGA080408 BX480●六角形●ネガ●80°タンガロイ ショウケツタイ 3QP-WNGA080408 BX480の特徴●ワイパー仕様●コーナ数:3●内接円径φd(mm):12.7●厚さs(mm):4.76●穴径φd1(mm):5.16●コーナ半径rε:0.8●CBN長a(mm):2.2●関連ツール:AWLNR/L、DWLNR/L、MWLNR/L、A-PWLNR/L、A-AWLNR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ SNGA120404-DIA DX140●仕様:仕上げ～中切削●汎用材種タンガロイ ショウケツタイ SNGA120404-DIA DX140の特徴●超高圧焼結体工具●T-DIATACインサート●内接円d(mm):12.7●厚さs(mm):4.76●穴径（＋）d1(mm):5.16●コーナー半径rε(mm):0.4●DIA長a(mm):3.6●在庫形番...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ SEGW12X4ZEFR-BD DX140●種類:バリ取りさらい刃●精度:G●ホーニング:なし●在庫材種:T-DIAタンガロイ ショウケツタイ SEGW12X4ZEFR-BD DX140の特徴●適用被削材:非鉄金属●形状:図6●転削加工用TACミル●TACミル用インサート●DX140:1ケース1個入り●在庫形番...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. フライス用チップ

タンガロイ ショウケツタイ WFCN42ZFR-DIA DX140●種類:さらい刃●精度:C●ホーニング:なし●在庫材種:T-DIA●形状:図3タンガロイ ショウケツタイ WFCN42ZFR-DIA DX140の特徴●適用被削材:非鉄金属●転削加工用TACミル●TACミル用インサート●ISO形番(メトリック):SFCX1203AFFR-WD●DX140:1ケース1個入り●(注)T-DIAはダイヤモンド系超高圧焼結体です。1コーナー使用タイプとなります。●インサートは、旧仕様PSシリーズと共通で使用できます。●在庫形番...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. フライス用チップ

タンガロイ ショウケツタイ YDEN2405PDFR-D DX140●種類:普通刃●精度:E●ホーニング:なし●在庫材種:T-DIAタンガロイ ショウケツタイ YDEN2405PDFR-D DX140の特徴●適用被削材:非鉄金属●適用TACミル:DPD24●転削加工用TACミル●TACミル用インサート●DX140:1ケース1個入り●※インサートの再研削は、原則として当社で承ります。●在庫形番...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. フライス用チップ

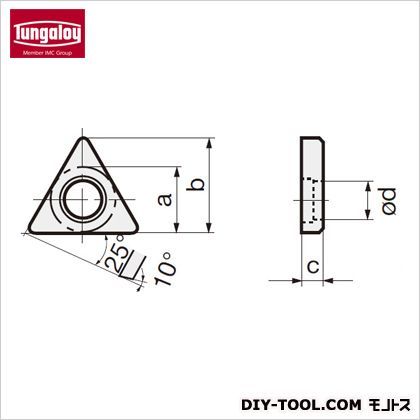

タンガロイ ブヒン ELSD317BL●敷金タンガロイ ブヒン ELSD317BLの特徴●寸法a(mm):8.5●寸法c(mm):2.7●寸法mmd(mm):4.9●本図は右勝手用を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ ブヒン AE16-99 D30●敷金タンガロイ ブヒン AE16-99 D30の特徴●寸法mma(mm):9.5●寸法mmd(mm):4●リード角度:-1°...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

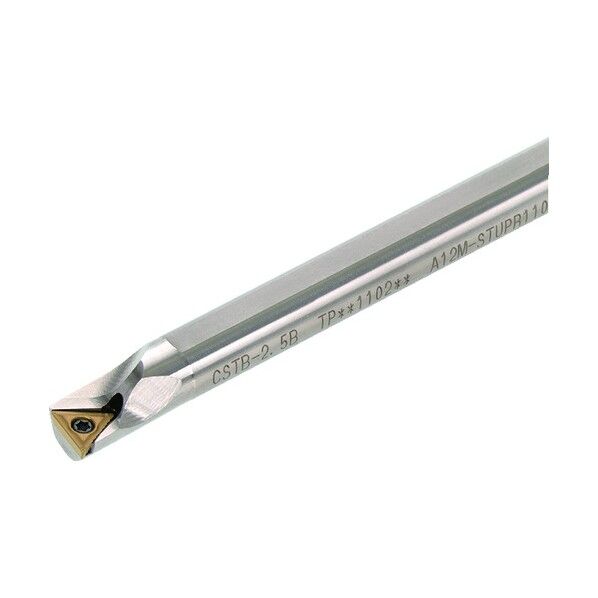

タンガロイ TACバイト A12H-STUPR1102-D140●内径切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A12H-STUPR1102-D140の特徴●寸法θ(mm):+5°●基準コーナrε:0.4●最小加工径φDm(mm):14●φDs(mm):12●f(mm):7●L2(mm):24●h(mm):11●f2(mm):0.9●α:-4°●使用インサート:TP○○1102●推奨トルク(Nm):1.2●部品:締付けねじ・ CSTB-2.5B、スパナ・ T-8F●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A25R-PCLNR12-D320●内径・ 端面切削加工●鋼シャンク●クーラントスルー付き●ネガ/レバーロック式タンガロイ TACバイト A25R-PCLNR12-D320の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):32●φDs(mm):25●f(mm):17●L2(mm):45●h(mm):23●f2(mm):4.5●α:-13°●基準コーナrε:0.8●使用インサート:CN○○1204●推奨トルク(Nm):2.7●部品:レバー・ LCL43N、締付けねじ・ LCS43、スパナ・ P-2.5、給油アタッチメント・ EA-25、油穴用ねじ・ SSHM5-6※勝手付きインサートの場合、右勝手のホルダ((PCLNR□□-)には左勝手のインサート(L)を、左勝手のホルダ((PCLNL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A25R-PWLNL06-D320●内径・ 端面切削加工●鋼シャンク●クーラントスルー付き●ネガ/レバーロック式タンガロイ TACバイト A25R-PWLNL06-D320の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):32●φDs(mm):25●f(mm):17●L2(mm):45●h(mm):23●f2(mm):4.5●α:-12°●基準コーナrε:0.8●使用インサート:WN○○0604●推奨トルク(Nm):2.7●部品:敷金・ LSW312BL、レバー・ LCL3、締付けねじ・ LCS3B、スプリングプリングピン・ LSP3、スパナ・ P-2.5、給油アタッチメント・ EA-25、油穴用ねじ・ SSHM5-6●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A40T-ADUNR15-D500●内径・ 端面切削加工●鋼シャンク●クーラントスルー付き●ネガ/ダブルクランプ式タンガロイ TACバイト A40T-ADUNR15-D500の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):50●φDs(mm):40●f(mm):27●L2(mm):55●h(mm):37●f2(mm):7●α:（＋）8°●基準コーナrε:0.8●使用インサート:DN○○1504○○●推奨トルク(Nm):4.0●部品:クランプ駒・ ACP4S、クランプねじ・ ACS-5W、敷金・ ASC432、敷金止めねじ・ CSTB-3.5、スプリング・ BP-7、スプリングピン・ SP-2.5、スパナ・ T-15F※旧A形ホルダの部品とTurningAの部品は互換性がありません。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A40T-PCLNR12-D500●内径・ 端面切削加工●鋼シャンク●クーラントスルー付き●ネガ/レバーロック式タンガロイ TACバイト A40T-PCLNR12-D500の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):50●φDs(mm):40●f(mm):27●L2(mm):60●h(mm):37●f2(mm):7●α:-10°●基準コーナrε:0.8●使用インサート:CN○○1204●推奨トルク(Nm):4.8●部品:敷金・ LSC42BR、レバー・ LCL4、締付けねじ・ LCS4、スプリングプリングピン・ LSP4、スパナ・ P-3、油穴用ねじ・ SSHM6-6※勝手付きインサートの場合、右勝手のホルダ((PCLNR□□-)には左勝手のインサート(L)を、左勝手のホルダ((PCLNL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A04F-SEXPL03-D045●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A04F-SEXPL03-D045の特徴●寸法θ(mm):0°●推奨トルク(Nm):0.6●最小加工径φDm(mm):4.5●φDs(mm):4●f(mm):2.3●L2(mm):8●h(mm):3.8●α:-15°●基準コーナrε:0.2●使用インサート:EP○○03X1●部品:締付けねじ・ CSTA-1.6、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SEXPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SEXPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A05F-SEXPL04-D055●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A05F-SEXPL04-D055の特徴●寸法θ(mm):0°●推奨トルク(Nm):0.6●最小加工径φDm(mm):5.5●φDs(mm):5●f(mm):2.75●L2(mm):9●h(mm):4.8●α:-12°●基準コーナrε:0.4●使用インサート:EP○○0401●部品:締付けねじ・ CSTB-2、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SEXPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SEXPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A06G-SEXPL04-D070●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A06G-SEXPL04-D070の特徴●寸法θ(mm):0°●推奨トルク(Nm):0.6●最小加工径φDm(mm):7●φDs(mm):6●f(mm):3.6●L2(mm):11●h(mm):5.75●α:-12°●基準コーナrε:0.4●使用インサート:EP○○0401●部品:締付けねじ・ CSTB-2、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SEXPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SEXPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A10K-STFCL1103-D120●内径とまり穴切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A10K-STFCL1103-D120の特徴●寸法θ(mm):0°●最小加工径φDm(mm):12●φDs(mm):10●f(mm):6.5●L2(mm):20●h(mm):9●f2(mm):0.6●α:-13°●基準コーナrε:0.4●使用インサート:TC○○1103●推奨トルク(Nm):1.2●部品:締付けねじ・ CSTB-2.5、スパナ・ T-8F※勝手付きインサートの場合、右勝手のホルダ(STFCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(STFCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CFGSL2525-4DD●端面溝入れタンガロイ TACバイト CFGSL2525-4DDの特徴●溝幅W(mm):4●使用インサート:FGC4●最大溝深さ(mm):20●コーナ数:1●最小加工径φDm(mm):60～80●h1(mm):25.5●b(mm):25●h(mm):25●f(mm):28※右勝手(R)は正回転で、左勝手(L)は逆回転で使用します。※各部品についてはセット形番に準じて在庫しており、部品のみの手配も可能です。※右勝手(R)のホルダには右勝手(R)の部品(シャンク(CFGSR～)、ブレード(FBR～)、押え金(～R))を、左勝手(L)のホルダには左勝手(L)の部品(シャンク(CFGSL～)、ブレード(FBL～)、押え金(～L))をご使用下さい。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CGXL0032●内径溝入れ加工●鋼シャンクタンガロイ TACバイト CGXL0032の特徴●コーナ数:2●溝幅w(mm):1～5●最小加工径φDm(mm):40●最大溝深さ(mm):5.3●φDs(mm):32●f(mm):23●L2(mm):48●h(mm):30●b(mm):31●使用インサート:GIL63○○●部品:クランプセット・ CSW-2/レンチ・ P-4※右勝手のホルダ(CGXR～)には右勝手のインサート(GIR～)を、左勝手のホルダ(CGXL～)には左勝手のインサート(GIL～)をご使用下さい。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTSR25-4●突切り板バイト●ブレードタイプタンガロイ TACバイト CTSR25-4の特徴●最大突切り径(mm):50●突出しad(mm):最大25●コーナ数:1●溝幅W(mm):4●使用インサート:CTN4、CTN4K、CTR4、CTR4K●寸法(mm)Wh:3.2●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード

タンガロイ TACバイト CAEL-6T20●溝入れ・ 旋削用●ブレード(汎用)タンガロイ TACバイト CAEL-6T20の特徴●コーナ数:1・ 2●使用インサート:DGS/SGS、DGM/SGM、DTX、DTE、DTR●適合シャンク:CHFVR/L、CHSR/L●部品:締付けねじ・ BHM6-20-A/スパナ・ P-4●インサートシートサイズ:6●最大溝深さ(mm):20●寸法(f):10.5●寸法(W):6●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード

タンガロイ TACバイト CAFL-3T12-055075●端面溝入れ・ 旋削用●ブレードタンガロイ TACバイト CAFL-3T12-055075の特徴●コーナ数:2●適合シャンク:CHFVR/L、CHSR/L●インサートシートサイズ:3●最小加工径φDm(mm):55●最大加工径φDmax(mm):75●最大溝深さ(mm):12●寸法(f):10.4●寸法(W):3●使用インサート:DTF、DTE、DTX、DGS、DGM●部品:締付けねじ・ BHM6-20-A/スパナ・ P-4※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※f値は同表の溝幅(W)インサートを取り付けた際の寸法です。※インサート別の端面溝入れの最小加工径に関しての使用上の注意:DTF形及びDTX形にシートサイズ“6”のインサートを設定しておりません。その際はDTE、DGM形またはDGS形のシートサイズ“6”インサートをご使用願います。(添付画像参照)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード

タンガロイ TACバイト CDNNN2525M1507-RD●外径・ 倣い切削用●ディンプル付きセラミックインサート用C形●ネガ/ダブルクランプ式タンガロイ TACバイト CDNNN2525M1507-RDの特徴●推奨締付トルク:4.0N・ m●使用インサート:DNGD1507□□●基準コーナrε:1.2●寸法h(mm):25●寸法b(mm):25●寸法L2(mm):40●寸法h1(mm):25●寸法f(mm):12.5...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CSSNR2525M1207-RD●ディンプル付きセラミックインサート用C形●ネガ/ダブルクランプ式●外径・ 端面（＋）面取り切削用タンガロイ TACバイト CSSNR2525M1207-RDの特徴●使用インサート:SNGD1207□□●寸法h(mm):25●寸法b(mm):25●寸法L2(mm):32●寸法h1(mm):25●寸法f(mm):32●基準コーナrε:1.2●推奨締付トルク:4.0N・ m●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTFL2525-3T10-034050●端面深溝入れ・ 旋削用(縦型)バイト(一体式)タンガロイ TACバイト CTFL2525-3T10-034050の特徴●コーナ数:2●インサートシートサイズ:3●最小加工径φDm(mm):34●最大加工径φDmax(mm):50●最大溝深さar(mm):10●寸法(h1):25●寸法(b):25●寸法(h):25●寸法(f):25.5●寸法(W):3●寸法(L2):38●使用インサート:DTF/DTX/DTE/DGM/DGS●部品:締付けねじ・ CM6x1x25-A/スパナ・ P-5※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※DTF形インサートを取り付けた時の最大溝深さはar=15mmとなります。※f値は溝幅(W)インサートを取り付けた際の寸法です。(使用インサート参照)※使用上の注意:DTF形及びDTX形にシートサイズ“6”のインサートを設定しておりません。その際はDTE、DGM形またはDGS形のシートサイズ“6”インサートをご使用願います。(添付画像参照)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTFR2525-3T10-024035●端面深溝入れ・ 旋削用(縦型)バイト(一体式)タンガロイ TACバイト CTFR2525-3T10-024035の特徴●コーナ数:2●インサートシートサイズ:3●最小加工径φDm(mm):24●最大加工径φDmax(mm):35●最大溝深さar(mm):10●寸法(h1):25●寸法(b):25●寸法(h):25●寸法(f):25.5●寸法(W):3●寸法(L2):38●使用インサート:DTF/DTX●部品:締付けねじ・ CM6x1x25-A/スパナ・ P-5※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※DTF形インサートを取り付けた時の最大溝深さはar=15mmとなります。※f値は溝幅(W)インサートを取り付けた際の寸法です。(使用インサート参照)※使用上の注意:DTF形及びDTX形にシートサイズ“6”のインサートを設定しておりません。その際はDTE、DGM形またはDGS形のシートサイズ“6”インサートをご使用願います。(添付画像参照)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTFR2525-4T20-062120●端面深溝入れ・ 旋削用(縦型)バイト(一体式)タンガロイ TACバイト CTFR2525-4T20-062120の特徴●コーナ数:2●インサートシートサイズ:4●最小加工径φDm(mm):62●最大加工径φDmax(mm):120●最大溝深さar(mm):20●寸法(h1):25●寸法(b):25●寸法(h):25●寸法(f):25.6●寸法(W):4●寸法(L2):39●使用インサート:DTF/DTX/DTE/DGM/DGS●部品:締付けねじ・ CM6x1x25-A/スパナ・ P-5※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※DTF形インサートを取り付けた時の最大溝深さはar=15mmとなります。※f値は溝幅(W)インサートを取り付けた際の寸法です。(使用インサート参照)※使用上の注意:DTF形及びDTX形にシートサイズ“6”のインサートを設定しておりません。その際はDTE、DGM形またはDGS形のシートサイズ“6”インサートをご使用願います。(添付画像参照)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体
