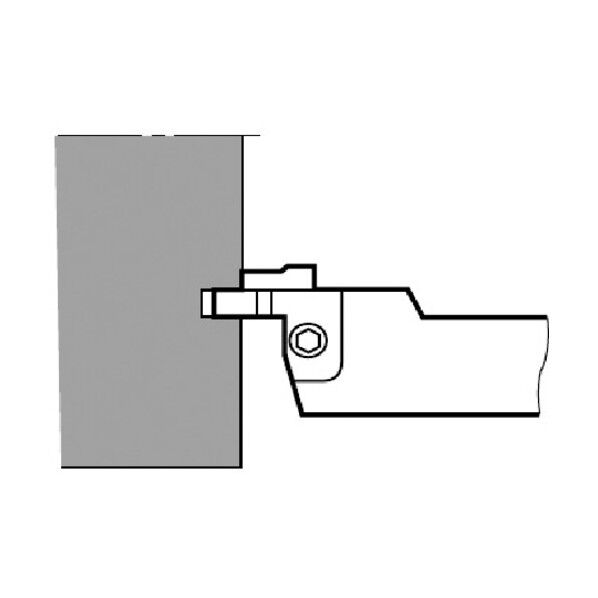

タンガロイ TACバイト CTFL2525-4T20-042070●端面深溝入れ・ 旋削用(縦型)バイト(一体式)タンガロイ TACバイト CTFL2525-4T20-042070の特徴●コーナ数:2●インサートシートサイズ:4●最小加工径φDm(mm):42●最大加工径φDmax(mm):70●最大溝深さar(mm):20●寸法(h1):25●寸法(b):25●寸法(h):25●寸法(f):25.6●寸法(W):4●寸法(L2):39●使用インサート:DTF/DTX/DTE/DGM/DGS●部品:締付けねじ・ CM6x1x25-A/スパナ・ P-5※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※DTF形インサートを取り付けた時の最大溝深さはar=15mmとなります。※f値は溝幅(W)インサートを取り付けた際の寸法です。(使用インサート参照)※使用上の注意:DTF形及びDTX形にシートサイズ“6”のインサートを設定しておりません。その際はDTE、DGM形またはDGS形のシートサイズ“6”インサートをご使用願います。(添付画像参照)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CGIUR20-3T02-D380●内径ぬすみ切削用バイト(一体式)タンガロイ TACバイト CGIUR20-3T02-D380の特徴●コーナ数:2●使用インサート:DTIU●インサートシートサイズ:3●最小加工径φDm(mm):38●最大溝深さar(mm):2.8●寸法(φDs):20●寸法(h1):9.5●寸法(h):19●寸法(f):12.8●寸法(W):3●寸法(L2):-●部品:締付けねじ・ CM5x0.8x12-A/スパナ・ P-4●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト DWLNL3225P08●外径・ 端面切削用●ネガ/ワン・ ダブル式タンガロイ TACバイト DWLNL3225P08の特徴●基準コーナrε:0.8●寸法h(mm):32●寸法b(mm):25●寸法L2(mm):30●寸法h1(mm):32●寸法f(mm):32●使用インサート:WN□□0804□□(片面ブレーカは不可)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト DWLNR2525M08●外径・ 端面切削用●ネガ/ワン・ ダブル式タンガロイ TACバイト DWLNR2525M08の特徴●基準コーナrε:0.8●寸法h(mm):25●寸法b(mm):25●寸法L2(mm):31●寸法h1(mm):25●寸法f(mm):32●使用インサート:WN□□0804□□(片面ブレーカは不可)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E12J-SDQCR07-D160●内径・ 倣い切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E12J-SDQCR07-D160の特徴●寸法θ:0°●最小加工径φDm:16●寸法(φDs):12●寸法(f):8.6●寸法(L2):27●寸法(h):11●寸法(f2):2.5●寸法(α):-6°●基準コーナrε:0.4●使用インサート:DC□□0702●部品:締付けねじ・ CSTB-2.5S/スパナ・ T-8F●推奨トルク(Nm):1.2※勝手付きインサートの場合、右勝手のホルダ(SDQCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SDQCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E12Q-SYUBR11-D200●内径・ ぬすみ及び倣い切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E12Q-SYUBR11-D200の特徴●寸法θ:0°●基準コーナrε:0.4●使用インサート:YW□□11T2●部品:締付けねじ・ CSTB-2L/スパナ・ T-6F●推奨トルク(Nm):0.6●最小加工径φDm:20●寸法(φDs):12●寸法(f):13.5●寸法(L2):27●寸法(h):11●寸法(f2):7.5●寸法(α):-8°●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E16R-SCLPL09-D200●内径・ 端面切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E16R-SCLPL09-D200の特徴●寸法θ:+5°●最小加工径φDm:20●寸法(φDs):16●寸法(f):11●寸法(L2):32●寸法(h):15●寸法(α):-3°●基準コーナrε:0.8●使用インサート:CP□□0903●部品:締付けねじ・ CSTB-4L060/スパナ・ T-15F●基準コーナrε:3.0※勝手付きインサートの場合、右勝手のホルダ(SCLPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E04G-SEXPR03-D045●内径・ 端面切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E04G-SEXPR03-D045の特徴●寸法θ:0°●推奨トルク(Nm):0.6●最小加工径φDm:4.5●寸法(φDs):4●寸法(f):2.3●寸法(L2):9●寸法(h):3.8●寸法(α):-15°●基準コーナrε:0.2●使用インサート:EP□□03X1●部品:締付けねじ・ CSTA-1.6/スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SEXPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SEXPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E04G-SEXPR03-D050●内径・ 端面切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E04G-SEXPR03-D050の特徴●寸法θ:0°●推奨トルク(Nm):0.6●最小加工径φDm:5●寸法(φDs):4●寸法(f):2.5●寸法(L2):9●寸法(h):3.8●寸法(α):-13°●基準コーナrε:0.2●使用インサート:EP□□03X1●部品:締付けねじ・ CSTA-1.6/スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SEXPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SEXPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E06H-SWUBR03-D070●内径切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E06H-SWUBR03-D070の特徴●寸法θ:0°●推奨トルク(Nm):0.6●使用インサート:WB□□0301●部品:締付けねじ・ CSTB-2/スパナ・ T-6F●基準コーナrε:0.4●最小加工径φDm:7●寸法(φDs):6●寸法(f):3.5●寸法(L2):12●寸法(h):5.75●寸法(α):-12°※勝手付きインサートの場合、右勝手のホルダ(SWUBR□□-)には左勝手のインサート(L)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト FBL25-3SA●浅溝タイプタンガロイ TACバイト FBL25-3SAの特徴●加工径φDm:30～40●溝深さ(mm):10●溝幅W(mm):3●押え金:CFG-3SR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト FBL25-5SD●浅溝タイプタンガロイ TACバイト FBL25-5SDの特徴●加工径φDm:60～80●溝深さ(mm):12●溝幅W(mm):5●押え金:CFG-5SR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト JCGSSR1212-20●自動盤用突切りバイトタンガロイ TACバイト JCGSSR1212-20の特徴●溝幅W(mm):2●使用インサート:GE20・ GE20-AL●部品:締付けねじ・ CSTB-3/スパナ・ T-9F●コーナ数:1●最大突切り径(mm):25●寸法b(mm):12●寸法h(mm):12●寸法h1(mm):12●寸法f(mm):12.2●寸法L2(mm):19●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト JCTEL1414-1.4T12●溝入れ・ 旋削加工●自動盤用●バイト(一体式)タンガロイ TACバイト JCTEL1414-1.4T12の特徴●インサートシートサイズ:1●最大加工径φDmax(mm):24●寸法(h1):14●寸法(b):14●寸法(h):14●寸法(f):14.2●寸法(W):1.4●寸法(p):-●寸法(L2):19.5●使用インサート:DGS1.4-016●部品:締付けねじ・ CSHB-4-A/スパナ・ T-15F●本図は右勝手(R)を示す。●f値は溝幅(W)インサートを取り付けた際の寸法です。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PRGCL3232P20●外径倣い切削加工●ポジ/レバーロック式タンガロイ TACバイト PRGCL3232P20の特徴●寸法(h):32●寸法(b):32●寸法(h1):32●寸法(f):40●使用インサート:RCM□2006M0●部品:敷金・ LSR63C/スプリングピン・ LSP6C/レバー・ LCL6C/締付けねじ・ LCS5/スパナ・ P-3●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PDJNL2525M11●外径倣い切削加工●ネガ/レバーロック式タンガロイ TACバイト PDJNL2525M11の特徴●寸法(h):25●寸法(b):25●寸法(L2):27●寸法(h1):25●寸法(f):32●寸法(f2):19●基準コーナrε:0.8●使用インサート:DN□□1104□□●部品:敷金・ ELSD32/スプリングピン・ LSP3/レバー・ LCL33L/締付けねじ・ LCS3/スパナ・ P-2.5●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PDJNR2020K11●外径倣い切削加工●ネガ/レバーロック式タンガロイ TACバイト PDJNR2020K11の特徴●寸法(h):20●寸法(b):20●寸法(L2):27●寸法(h1):20●寸法(f):25●寸法(f2):16●基準コーナrε:0.8●使用インサート:DN□□1104□□●部品:敷金・ ELSD32/スプリングピン・ LSP3/レバー・ LCL33L/締付けねじ・ LCS3/スパナ・ P-2.5●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト SCLCR2020K12●外径・ 端面切削加工●ポジ/スクリューオン式タンガロイ TACバイト SCLCR2020K12の特徴●寸法(h):20●寸法(b):20●寸法(L2):20●寸法(h1):20●寸法(f):25●基準コーナrε:0.8●使用インサート:CC□□1204□□●部品:敷金・ SSC4T3/敷金止めねじ・ DTS6-4/締付けねじ・ CSTB-4F/スパナ・ T-15F、P-4●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト SNGL10M08SC●内径溝入れ加工●スクリューオンタイプ●超硬シャンクタンガロイ TACバイト SNGL10M08SCの特徴●コーナ数:1・ 2●最大溝幅(mm):3.5●最小加工径φDm:14●使用インサート:8GR/L□□□●最大溝深さ(mm):2●寸法φDs(mm):10●寸法f(mm):6.8/7.6●寸法L2(mm):45●寸法h(mm):9●部品:締付けねじ・ CSTB-2.2/スパナ・ T-7F●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト SSDPN1010H●外径面取り加工●ポジ/スクリューオン式タンガロイ TACバイト SSDPN1010Hの特徴●寸法(h):10●寸法(b):10●寸法(L2):12●寸法(h1):10●寸法(f):5●基準コーナrε:0.4●使用インサート:SPJP042TND2/SPMP042ERD●部品:締付けねじ・ CSTA-NO3/スパナ・ T-9F...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト SSDPN1616H●外径面取り加工●ポジ/スクリューオン式タンガロイ TACバイト SSDPN1616Hの特徴●寸法(h):16●寸法(b):16●寸法(L2):14●寸法(h1):16●寸法(f):8●基準コーナrε:0.8●使用インサート:SPJM322TND2/SPMM322ERD●部品:締付けねじ・ CSTA-NO5/スパナ・ T-9F...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S32S-PDZNL15●内径・ 引き切削加工●ネガ/レバーロック式●鋼シャンクタンガロイ TACバイト S32S-PDZNL15の特徴●基準コーナrε:0.8●使用インサート:DN□□1504□□●部品:敷金・ LSZ42BR/L/レバー・ LCL4/締付けねじ・ LCS4/スプリング・ LSP4/スパナ・ P-3●最小加工径φDm:40●寸法(φDs):32●寸法(f):22●寸法(L2):55●寸法(h):30●寸法(b):29.5●寸法(α):13°※勝手つきインサートの場合、右勝手のホルダには右勝手(R)のインサートを、左勝手のホルダには左勝手(L)のインサートを使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S40T-PCLNL12●内径・ 端面切削加工●ネガ/レバーロック式●鋼シャンクタンガロイ TACバイト S40T-PCLNL12の特徴●最小加工径φDm:50●寸法(φDs):40●寸法(f):27●寸法(L2):55●寸法(h):37●寸法(b):37.5●寸法(α):10°●基準コーナrε:0.8●使用インサート:CN□□1204□□●部品:締付けねじ・ LCS4/スパナ・ P-3/レバー・ LCL4/敷金・ LSC42BR/L/スプリング・ LSP4※勝手つきインサートの場合、右勝手のホルダには左勝手(L)のインサートを、左勝手のホルダには右勝手(R)のインサートを使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S16M-PCLNL09●内径・ 端面切削加工●ネガ/レバーロック式●鋼シャンクタンガロイ TACバイト S16M-PCLNL09の特徴●最小加工径φDm:20●寸法(φDs):16●寸法(f):11●寸法(L2):30●寸法(h):15●寸法(b):15.5●寸法(α):14°●基準コーナrε:0.8●使用インサート:CN□□0903□□●部品:締付けねじ・ LCS22A/スパナ・ P-2F/レバー・ LCL32N※勝手つきインサートの場合、右勝手のホルダには左勝手(L)のインサートを、左勝手のホルダには右勝手(R)のインサートを使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S25R-PCLNR09●内径・ 端面切削加工●ネガ/レバーロック式●鋼シャンクタンガロイ TACバイト S25R-PCLNR09の特徴●最小加工径φDm:32●寸法(φDs):25●寸法(f):17●寸法(L2):40●寸法(h):23●寸法(b):24●寸法(α):11°●基準コーナrε:0.8●使用インサート:CN□□0903□□●部品:締付けねじ・ LCS22A/スパナ・ P-2F/レバー・ LCL32N※勝手つきインサートの場合、右勝手のホルダには左勝手(L)のインサートを、左勝手のホルダには右勝手(R)のインサートを使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト SYHBL2525M16●外径・ 引き加工切削加工●ポジ/スクリューオンタイプタンガロイ TACバイト SYHBL2525M16の特徴●基準コーナrε:0.8●使用インサート:YWMT16T3□□●使用部品:締付けねじ・ CSTB-2.5L080/スパナ・ T-8F●寸法(h):25●寸法(b):25●寸法(L2):40●寸法(h1):25●寸法(f):32●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TACバイト丸...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 突切り加工用ブレード...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード

■仕様 TAC工具部品...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

■仕様 TungCutシリーズ 内径溝入れ加工用 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TungCutシリーズ 内径溝入れ加工用 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 Jシリーズ 内径加工用 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TACバイト角 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴外径深溝入れ、突っ切り、旋削加工用バイトです。■用途外径深溝入れ、突っ切り、旋削加工用。■仕様外径溝入れ加工用仕様重量441.000G原産国非公開CGSSR202030D...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■特徴 高いインサートクランプ剛性を誇ります。 ■用途 外径溝入れ、突っ切り加工用。 ■仕様 自動盤用。 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 小型旋盤用外径バイト JSTTR/L ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴自動盤用バイトです。■用途溝入れ、突っ切り加工用。■仕様外径溝入れ加工用仕様サイズ152 x 32 x 35 mm重量386.000G原産国非公開JCCWSR2020K2...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TungCapシリーズ用アクセサリ エクステンションアダプタ ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用アダプタ

■仕様 TungCapシリーズ 外径旋削加工用工具 直剣刃形 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TACバイト丸...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体
