タンガロイ TACバイト E05G-SCLCR03-D060●内径、端面切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E05G-SCLCR03-D060の特徴●寸法θ:0°●最小加工径φDm:6●寸法(φDs):5●寸法(f):3●寸法(L2):10●寸法(h):4.8●寸法(α):-13°●基準コーナrε:0.2●使用インサート:CC□□03X1●部品:締付けねじ・ CSTA-1.6/スパナ・ T-6F●推奨トルク(Nm):0.6※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PSSNL1616●外径・ 端面・ 面取り切削加工●ネガ/レバーロック式タンガロイ TACバイト PSSNL1616の特徴●寸法(h):16●寸法(b):16●寸法(L2):16●寸法(h1):16●寸法(f):20●寸法(f2):6.1●基準コーナrε:0.8●使用インサート:SN□□0903□□●部品:敷金・ LSS33/スプリングピン・ LSP3L/レバー・ LCL3/締付けねじ・ LCS3/スパナ・ P-2.5●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S40T-PTFNL16●内径切削加工●ネガ/ピンロック式●鋼シャンクタンガロイ TACバイト S40T-PTFNL16の特徴●基準コーナrε:0.8●使用インサート:TN□□1604□□●部品:敷金・ LST317BR/L/レバー・ LCL3/締付けねじ・ LCS3/スプリング・ LSP3/スパナ・ P-2.5●最小加工径φDm:50●寸法(φDs):40●寸法(f):27●寸法(L2):55●寸法(h):37●寸法(b):37.5●寸法(α):10°※勝手つきインサートの場合、右勝手のホルダには左勝手(L)のインサートを、左勝手のホルダには右勝手(R)のインサートを使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S20Q-CGTR30●内径溝入れ加工タンガロイ TACバイト S20Q-CGTR30の特徴●部品:締付けねじ・ BHM5-14/スパナ・ P-3●溝幅w(mm):3●最小加工径φDm:25●最大溝深さ(mm):3.5●寸法(φDs):20●寸法(f):14.5●寸法(h):18●使用インサート:GE30/GN30/GT30/GR30/GE30-AL●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S25R-CGTL30●内径溝入れ加工タンガロイ TACバイト S25R-CGTL30の特徴●部品:締付けねじ・ BHM5-14/スパナ・ P-3●溝幅w(mm):3●最小加工径φDm:32●最大溝深さ(mm):5●寸法(φDs):25●寸法(f):18.5●寸法(h):23●使用インサート:GE30/GN30/GT30/GR30/GE30-AL●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ ショウケツタイ 3QP-TNGA160412 BX310●正三角形●ネガタンガロイ ショウケツタイ 3QP-TNGA160412 BX310の特徴●汎用●コーナ数:3●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):3.81●コーナ半径rε:1.2●CBN長a(mm):2.4●関連ツール:ATJNR/L、MTJNR/L、A-PTFNR/L、A-ATFNR/L、S-PTFNR/L、A-PTUNR/L、T-PTUNR/L、S-PTUNR/L、JTTANR/L、ATGNR/L、DTGNR/L、PTGNR/L、CTGNR/L、MTENN、ATFNR/L、DTFNR/L、PTFNR/L、CTFNR/L、ATQNR/L、MTQNR/L、PTFN-CA、PTGN-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-TNGA160412 BX360●正三角形●ネガタンガロイ ショウケツタイ 3QP-TNGA160412 BX360の特徴●汎用●コーナ数:3●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):3.81●コーナ半径rε:1.2●CBN長a(mm):2.4●関連ツール:ATJNR/L、MTJNR/L、A-PTFNR/L、A-ATFNR/L、S-PTFNR/L、A-PTUNR/L、T-PTUNR/L、S-PTUNR/L、JTTANR/L、ATGNR/L、DTGNR/L、PTGNR/L、CTGNR/L、MTENN、ATFNR/L、DTFNR/L、PTFNR/L、CTFNR/L、ATQNR/L、MTQNR/L、PTFN-CA、PTGN-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-TNGA160408 BX930●正三角形●ネガタンガロイ ショウケツタイ 3QP-TNGA160408 BX930の特徴●汎用●コーナ数:3●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):3.81●コーナ半径rε:0.8●CBN長a(mm):1.9●関連ツール:ATJNR/L、MTJNR/L、A-PTFNR/L、A-ATFNR/L、S-PTFNR/L、A-PTUNR/L、T-PTUNR/L、S-PTUNR/L、JTTANR/L、ATGNR/L、DTGNR/L、PTGNR/L、CTGNR/L、MTENN、ATFNR/L、DTFNR/L、PTFNR/L、CTFNR/L、ATQNR/L、MTQNR/L、PTFN-CA、PTGN-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 2QP-SPGW120408 BX910●ポジ●正方形●G級タンガロイ ショウケツタイ 2QP-SPGW120408 BX910の特徴●汎用●コーナ数:2●逃げ角θ:11°●内接円径φd(mm):12.7●厚さs(mm):4.76●穴径φd1(mm):5.5●コーナ半径rε:0.8●CBN長a(mm):2.4●関連ツール:A-SSKPR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ブヒン P-4.5●ドライバ●寸法f(mm):4.5...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ ブヒン SL-6L●敷金●鋼製タンガロイ ブヒン SL-6Lの特徴●本図は右勝手用を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ TACバイト E10F-SCLCR06-D120●内径、端面切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E10F-SCLCR06-D120の特徴●寸法θ:0°●最小加工径φDm:12●寸法(φDs):10●寸法(f):6●寸法(L2):25●寸法(h):9●寸法(α):-10°●基準コーナrε:0.4●使用インサート:CC□□0602●部品:締付けねじ・ CSTB-2.5S/スパナ・ T-8F●推奨トルク(Nm):1.2※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PSSNR1616●外径・ 端面・ 面取り切削加工●ネガ/レバーロック式タンガロイ TACバイト PSSNR1616の特徴●寸法(h):16●寸法(b):16●寸法(L2):16●寸法(h1):16●寸法(f):20●寸法(f2):6.1●基準コーナrε:0.8●使用インサート:SN□□0903□□●部品:敷金・ LSS33/スプリングピン・ LSP3L/レバー・ LCL3/締付けねじ・ LCS3/スパナ・ P-2.5●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PSSNR3225●外径・ 端面・ 面取り切削加工●ネガ/レバーロック式タンガロイ TACバイト PSSNR3225の特徴●寸法(h):32●寸法(b):25●寸法(L2):21●寸法(h1):32●寸法(f):32●寸法(f2):8.3●基準コーナrε:0.8●使用インサート:SN□□1204□□●部品:敷金・ LSS42/スプリングピン・ LSP4/レバー・ LCL4/締付けねじ・ LCS4/スパナ・ P-3●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S32S-CGTR50●内径溝入れ加工タンガロイ TACバイト S32S-CGTR50の特徴●部品:締付けねじ・ BHM5-14/スパナ・ P-3●溝幅w(mm):5●最小加工径φDm:40●最大溝深さ(mm):6●寸法(φDs):32●寸法(f):23●寸法(h):30●使用インサート:GE50/GN50/GT50/GR50●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

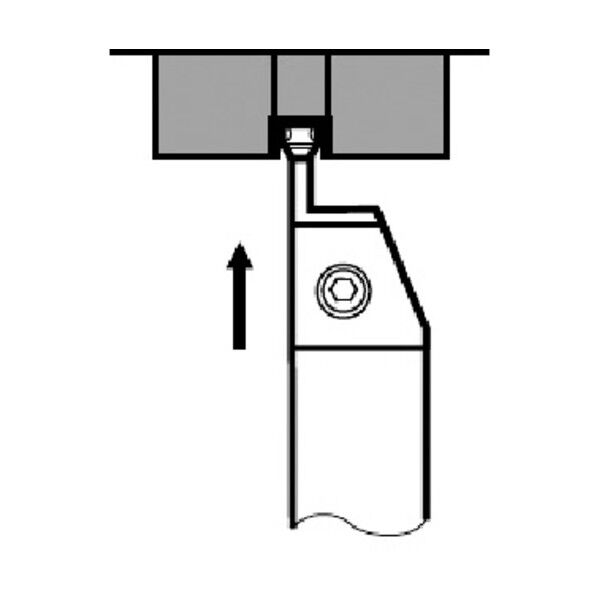

■仕様 TungCutシリーズ　端面溝入れ加工用 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ ショウケツタイ CNGA120404-DIA DX140●ひし形PCD●80°●ネガインサートタンガロイ ショウケツタイ CNGA120404-DIA DX140の特徴●仕上げ～中切削加工用●内接円径φd(mm):12.7●厚さs(mm):4.76●穴径φd1(mm):5.16●コーナ半径rε:0.4●DIA長a(mm):3.5●関連ツール:ACLNR/L、DCLNR/L、PCLNR/L、MCLNR/L、A-PCLNR/L、A-ACLNR/L、T-PCLNR/L、S-PCLNR/L、S-MCLNR/L、PCBNR/L、PCFNR/L、PCLN-CA、C-ACLNR/L、C-PCLNR/L、C-ACLNN...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-TNGA160412 BX480●正三角形●ネガタンガロイ ショウケツタイ 3QP-TNGA160412 BX480の特徴●汎用●コーナ数:3●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):3.81●コーナ半径rε:1.2●CBN長a(mm):2.4●関連ツール:ATJNR/L、MTJNR/L、A-PTFNR/L、A-ATFNR/L、S-PTFNR/L、A-PTUNR/L、T-PTUNR/L、S-PTUNR/L、JTTANR/L、ATGNR/L、DTGNR/L、PTGNR/L、CTGNR/L、MTENN、ATFNR/L、DTFNR/L、PTFNR/L、CTFNR/L、ATQNR/L、MTQNR/L、PTFN-CA、PTGN-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-TNGA160404 BX470●正三角形●ネガタンガロイ ショウケツタイ 3QP-TNGA160404 BX470の特徴●汎用●コーナ数:3●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):3.81●コーナ半径rε:0.4●CBN長a(mm):2.2●関連ツール:ATJNR/L、MTJNR/L、A-PTFNR/L、A-ATFNR/L、S-PTFNR/L、A-PTUNR/L、T-PTUNR/L、S-PTUNR/L、JTTANR/L、ATGNR/L、DTGNR/L、PTGNR/L、CTGNR/L、MTENN、ATFNR/L、DTFNR/L、PTFNR/L、CTFNR/L、ATQNR/L、MTQNR/L、PTFN-CA、PTGN-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-TNGA160412 BX470●正三角形●ネガタンガロイ ショウケツタイ 3QP-TNGA160412 BX470の特徴●汎用●コーナ数:3●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):3.81●コーナ半径rε:1.2●CBN長a(mm):2.4●関連ツール:ATJNR/L、MTJNR/L、A-PTFNR/L、A-ATFNR/L、S-PTFNR/L、A-PTUNR/L、T-PTUNR/L、S-PTUNR/L、JTTANR/L、ATGNR/L、DTGNR/L、PTGNR/L、CTGNR/L、MTENN、ATFNR/L、DTFNR/L、PTFNR/L、CTFNR/L、ATQNR/L、MTQNR/L、PTFN-CA、PTGN-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ブヒン LCL43S●レバータンガロイ ブヒン LCL43Sの特徴●寸法a(mm):13.5●寸法b(mm):13.2●寸法c(mm):4.7●寸法d(mm):4.7...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ ブヒン SL-7L●敷金●鋼製タンガロイ ブヒン SL-7Lの特徴●本図は右勝手用を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ ブヒン SL-8L●敷金●鋼製タンガロイ ブヒン SL-8Lの特徴●本図は右勝手用を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ ショウケツタイ 3QP-TNGA160408 BX310●正三角形●ネガタンガロイ ショウケツタイ 3QP-TNGA160408 BX310の特徴●汎用●コーナ数:3●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):3.81●コーナ半径rε:0.8●CBN長a(mm):1.9●関連ツール:ATJNR/L、MTJNR/L、A-PTFNR/L、A-ATFNR/L、S-PTFNR/L、A-PTUNR/L、T-PTUNR/L、S-PTUNR/L、JTTANR/L、ATGNR/L、DTGNR/L、PTGNR/L、CTGNR/L、MTENN、ATFNR/L、DTFNR/L、PTFNR/L、CTFNR/L、ATQNR/L、MTQNR/L、PTFN-CA、PTGN-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-TNGA160408 BX380●正三角形●ネガタンガロイ ショウケツタイ 3QP-TNGA160408 BX380の特徴●汎用●コーナ数:3●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):3.81●コーナ半径rε:0.8●CBN長a(mm):1.9●関連ツール:ATJNR/L、MTJNR/L、A-PTFNR/L、A-ATFNR/L、S-PTFNR/L、A-PTUNR/L、T-PTUNR/L、S-PTUNR/L、JTTANR/L、ATGNR/L、DTGNR/L、PTGNR/L、CTGNR/L、MTENN、ATFNR/L、DTFNR/L、PTFNR/L、CTFNR/L、ATQNR/L、MTQNR/L、PTFN-CA、PTGN-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 2QP-SPGW09T312 BX910●ポジ●正方形●G級タンガロイ ショウケツタイ 2QP-SPGW09T312 BX910の特徴●汎用●コーナ数:2●逃げ角θ:11°●内接円径φd(mm):9.525●厚さs(mm):3.97●穴径φd1(mm):4.4●コーナ半径rε:1.2●CBN長a(mm):2.4●関連ツール:A-SSKPR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 2QP-SPGW120412 BX910●ポジ●正方形●G級タンガロイ ショウケツタイ 2QP-SPGW120412 BX910の特徴●汎用●コーナ数:2●逃げ角θ:11°●内接円径φd(mm):12.7●厚さs(mm):4.76●穴径φd1(mm):5.5●コーナ半径rε:1.2●CBN長a(mm):2.4●関連ツール:A-SSKPR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 2QP-SPGW120416 BX910●ポジ●正方形●G級タンガロイ ショウケツタイ 2QP-SPGW120416 BX910の特徴●汎用●コーナ数:2●逃げ角θ:11°●内接円径φd(mm):12.7●厚さs(mm):4.76●穴径φd1(mm):5.5●コーナ半径rε:1.6●CBN長a(mm):2.4●関連ツール:A-SSKPR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ブヒン LCL43M●レバータンガロイ ブヒン LCL43Mの特徴●寸法a(mm):13.5●寸法b(mm):13.2●寸法c(mm):4.7●寸法d(mm):4.7...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ ブヒン P-3.5●ドライバ●寸法f(mm):3.5...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ ブヒン P321US●外径用TACバイトE形用偏心ピン...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ ブヒン SL-8R●敷金●鋼製タンガロイ ブヒン SL-8Rの特徴●本図は右勝手用を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ TACバイト E04G-SCLCR03-D050●内径、端面切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E04G-SCLCR03-D050の特徴●寸法θ:0°●最小加工径φDm:5●寸法(φDs):4●寸法(f):2.5●寸法(L2):9●寸法(h):3.8●寸法(α):-15°●基準コーナrε:0.2●使用インサート:CC□□03X1●部品:締付けねじ・ CSTA-1.6/スパナ・ T-6F●推奨トルク(Nm):0.6※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S40T-MWLNL08●内径・ 端面切削加工●ネガ/マルチクランプ式●鋼シャンクタンガロイ TACバイト S40T-MWLNL08の特徴●使用インサート:WN□□0804□□●基準コーナrε:0.8●最小加工径φDm:54●寸法(φDs):40●寸法(f):27●寸法(L2):60●寸法(h):37●寸法(b):37.5●寸法(α):10°●部品:ロックピン・ MLP46/押え金・ MCPM-6/締付けねじ・ MCS520-2.5/敷金・ MSW-432BR/L/ロックピン用スパナ・ P-2.5F/押え金用スパナ・ P-2.5●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ ショウケツタイ TNGA160408-DIA DX140●正三角形PCD●ネガインサートタンガロイ ショウケツタイ TNGA160408-DIA DX140の特徴●仕上げ～中切削加工用●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):3.81●コーナ半径rε:0.8●DIA長a(mm):2.9●関連ツール:ATJNR/L、MTJNR/L、A-PTFNR/L、A-ATFNR/L、S-PTFNR/L、A-PTUNR/L、T-PTUNR/L、S-PTUNR/L、JTTANR/L、ATGNR/L、DTGNR/L、PTGNR/L、CTGNR/L、MTENN、ATFNR/L、DTFNR/L、PTFNR/L、CTFNR/L、ATQNR/L、MTQNR/L、PTFN-CA、PTGN-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-TNGA160404 BXM20●正三角形●ネガタンガロイ ショウケツタイ 3QP-TNGA160404 BXM20の特徴●汎用●コーナ数:3●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):3.81●コーナ半径rε:0.4●CBN長a(mm):2.2●関連ツール:ATJNR/L、MTJNR/L、A-PTFNR/L、A-ATFNR/L、S-PTFNR/L、A-PTUNR/L、T-PTUNR/L、S-PTUNR/L、JTTANR/L、ATGNR/L、DTGNR/L、PTGNR/L、CTGNR/L、MTENN、ATFNR/L、DTFNR/L、PTFNR/L、CTFNR/L、ATQNR/L、MTQNR/L、PTFN-CA、PTGN-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 3QP-TNGA160412 BXM20●正三角形●ネガタンガロイ ショウケツタイ 3QP-TNGA160412 BXM20の特徴●汎用●コーナ数:3●内接円径φd(mm):9.525●厚さs(mm):4.76●穴径φd1(mm):3.81●コーナ半径rε:1.2●CBN長a(mm):2.4●関連ツール:ATJNR/L、MTJNR/L、A-PTFNR/L、A-ATFNR/L、S-PTFNR/L、A-PTUNR/L、T-PTUNR/L、S-PTUNR/L、JTTANR/L、ATGNR/L、DTGNR/L、PTGNR/L、CTGNR/L、MTENN、ATFNR/L、DTFNR/L、PTFNR/L、CTFNR/L、ATQNR/L、MTQNR/L、PTFN-CA、PTGN-CA...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ショウケツタイ 2QP-SPGW09T308 BX910●ポジ●正方形●G級タンガロイ ショウケツタイ 2QP-SPGW09T308 BX910の特徴●汎用●コーナ数:2●逃げ角θ:11°●内接円径φd(mm):9.525●厚さs(mm):3.97●穴径φd1(mm):4.4●コーナ半径rε:0.8●CBN長a(mm):2.4●関連ツール:A-SSKPR/L...

1. 切削工具･研磨材
2. チップ・ホルダ
3. チップ
4. 旋盤用チップ

タンガロイ ブヒン SL-3L●敷金●鋼製タンガロイ ブヒン SL-3Lの特徴●本図は右勝手用を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

タンガロイ TACバイト E16H-SCLCR09-D200●内径、端面切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E16H-SCLCR09-D200の特徴●寸法θ:0°●最小加工径φDm:20●寸法(φDs):16●寸法(f):11●寸法(L2):32●寸法(h):15●寸法(α):-9°●基準コーナrε:0.8●使用インサート:CC□□09T3●部品:締付けねじ・ CSTB-4L060/スパナ・ T-15F●推奨トルク(Nm):3.0※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体
