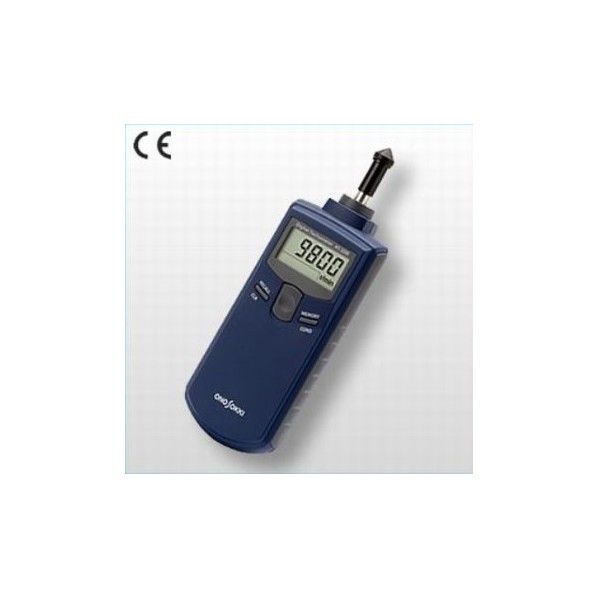

特徴 【仕様】●回転速度測定範囲:Low レンジ : 0.5 I 2000.0 r/min、 :High レンジ: 5 I 10000 r/min●回転速度測定単位:Low レンジ : 0.1 r/min、 :High レンジ: 1 r/min●周速度測定範囲 《KS-100 使用 (オプション)》 ・Low レンジ:0.5 I 2000.0 mm/s (分解能0.1mm/s) ・High レンジ:5 I 10000 mm/s (分解能1mm/s) 《KS-200 使用 (付属)》 ・Low レンジ:0.05 I 200.00 m/min (分解能0.01m/min) ・High レンジ:0.5 I 1000.0 m/min (分解能0.1m/min) ●表示桁数:5 桁●表示方式:7 セグメント LCD●測定表示時間:1 秒自動繰返し (ただし Low レンジ 1 r/min と High レンジ 10 r/min では 2 秒)●測定精度 Low レンジ:0.5 I 1249.9 r/min ± 0.1 r/min、1250.0 I 2000.0 r/min ± 0.2 r/min High レンジ:5 I 10000 r/min ± 1 r/min●メモリー機能:測定結果10データを不揮発性メモリーに記憶(電源OFFでも記録値保持)●データホールド機能:計測終了後30秒間最終測定値をホールド、30秒後にオートパワーオフ●オーバーレンジ表示:“OVER” 文字表示 (測定値が 2000.0 r/min (Lo)、10000 r/min (Hi) を超えたときに表示)●BAT LOW 表示:"B" 文字表示(電池が消耗したときに表示)●使用温度範囲:0 I＋40 ℃●保存温度範囲:−10 ℃ I＋55 ℃●電 源:単4型乾電池 (1.5V)×3 個、連続使用時間 約 20 時間●外形寸法:172(W) × 38.5(H) × 63(D) mm●質 量:約 160 g (電池含まず)●付属品:KS-300 回転接触子 x 2、KS-200 周速リング x 1、 単 4 型乾電池 x 3、取扱説明書 x 1 ※接触子、周速リングは出荷時 本体裏側 収納ポケットに入っています●オプション:・KS-100 周速リング(周速度測定用 単位 mm/s) ・KS-200 周速リング(周速度測定用 単位 m/min) ・KS-300 回転接触子(回転速度測定用円錐形ゴム先) ・KS-700 延長用中継シャフト (周速リングまたは回転接触子延長用、延長量 40 mm) ・HT-0300 キャリングケース使い易く高性能な小型ハンディタイプの接触式ディジタル回転計 HT-3200は、片手で持ちながら軽く回転軸に押しあてるだけで手元の表示器で r/min 直読の測定結果が得られます。 周速リングを組み合せ、m/min またはmm/s のライン速度測定も可能です。 測定範囲は 0.5 r/min の低速から10,000r/minまでと広範囲、分解能 0.1 r/min または 1 r/min 単位で回転速度を高精度測定 周速度測定範囲:0.05 I 1000.0 m/min ＜KS-200 標準周速リング使用時＞、 0.5 I 10,000 mm/s ＜KS-100 オプション周速リング使用時＞ 測定結果は履歴として内部メモリーに10個まで保存可能ですので、測定後の確認・記録に便利です 仕様 入数 1個 HT3200...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

特徴 【仕様】●回転速度測定範囲:別図参照●測定単位:1 r/min●検出距離:20 I 300 mm●表示桁数:5 桁●表示方式:7 セグメントLCD●測定表示時間:1 秒自動繰返し (ただし 30 I 60 r/minでは 2 秒毎)●測定精度:30 I 12,499 r/min  ±  1 r/min 以内 :12,500 I 24,999 r/min  ±  2 r/min 以内 :25,000 I 50,000 r/min  ±  4r/min 以内●メモリー機能:測定結果10データを不揮発性メモリーに記憶(電源OFFでも記録値保持)●データホールド機能:計測終了後30秒間最終測定値をホールド、30秒後にオートパワーオフ●パルス数設定機能:1、2、3、4、6、8 P/R(切替スイッチ) ＊回転速度測定範囲の反射マーク数 (入力信号数) に対応●オーバレンジ表示:“OVER” 文字表示 (測定値が測定範囲を超えたときに表示)●BAT LOW 表示:"B" 文字表示(電池が消耗したときに表示)●使用温度範囲:0 I＋40 ℃●保存温度範囲:−10 ℃ I＋55 ℃●電源:単 4 型乾電池 (1.5V)×3個、連続使用時間 約 20 時間●外形寸法:129(W) × 26.4(H) × 62(D) mm●質量:約 90g(電池含まず)●付属品:反射マーク 1シート(12mm角25枚)、単 4 型乾電池 x 3、取扱説明書 x 1●オプション:・HT-011反射マーク (12mm角25枚取りシート 10 シート1組)使い易く高性能な小型ハンディタイプ非接触式ディジタル回転計回転の目印となる反射マーク(HT-011)を軸に1枚貼り、HT-4200本器を反射マークにむけて測定ボタンを押すだけで、30 I 50,000 r/min までの回転速度を高精度直読表示します。 測定結果は履歴として内部メモリーに10個まで保存可能。 複数枚の反射マーク信号入力に対応。 (例: 軸に8枚の反射マークを貼ることで、4 r/min の極低速からの測定が可能。) 人間工学的設計に基づいた使い易い筺体は胸ポケットに収納できる小型・薄型タイプ。 光で測定を行なう非接触方式ですからきわめて安全、さらに回転体に余計な力や負荷をかける心配もなく、安心した測定が可能です。 仕様 入数 1個 HT4200...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

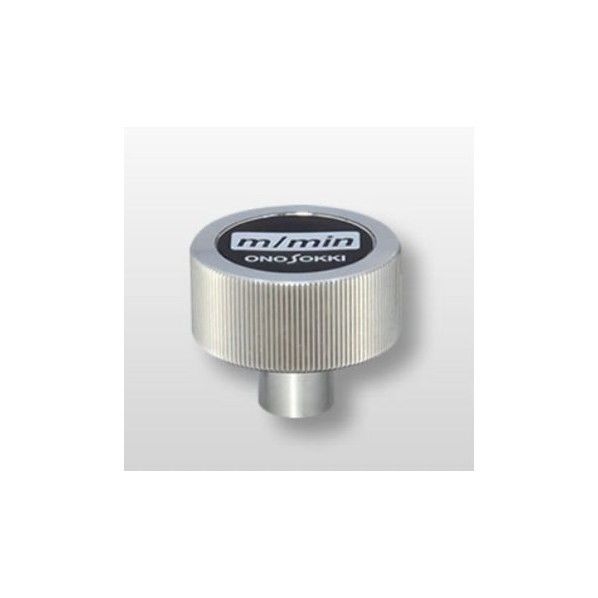

特徴 【仕様】● 幅: 15 mm ●周長: 100 mm ※ EC-900(販売終了)、EC-2100で計測するためには周速リング が必要です。 用途に合わせてお選び下さい。 周速リング:KS-400、KS-500、KS-0800 KS-400 周速リング(広幅) エレベータ速度計(EC-900 / EC-2100)用 仕様 入数 1個 KS400...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

特徴 【仕様】●HT-4200 / 5500用 保守部品(非接触ハンディタコメータには、出荷時に1シート付属しています)● 1シートに25枚の反射マーク付き● 1枚=12mm角 非接触式タコメータ/光電式センサ用 反射マーク HT-011 は、再帰反射シートを採用しています。 再帰反射シートは 特殊な反射機構で、入射した光が再び入射方向へ帰る反射現象を利用したシートです。おおよそ40℃まで回転軸等に反射マークを接着することができます。 仕様 入数 1個 HT011...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

特徴 【仕様】●寸法:94 X 69 X 250(取手部,突起部除く)●対象ハンディタコメータ: HT-3200 仕様 入数 1個 HT0300...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

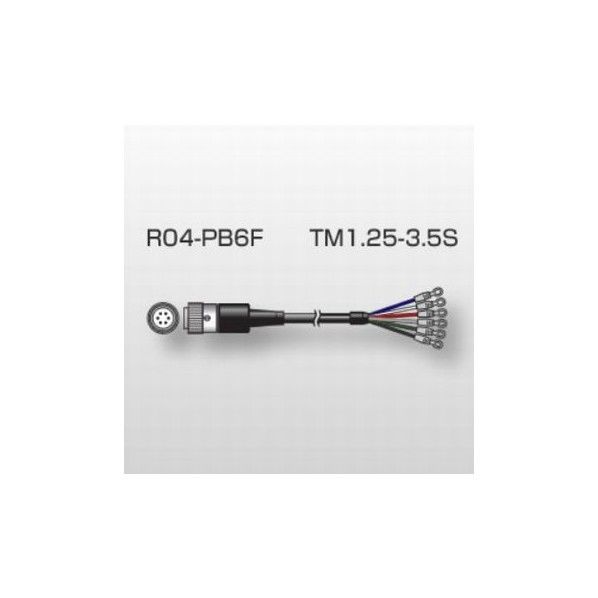

特徴 【仕様】●長さ:信号ケーブル 5 m●R04-PB6F ←→ TM1.25-3.5s●ケーブル種類 D5-UL :UL規格適合 仕様 入数 1個 MX7105...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

特徴 【仕様】●延長量:40mm●寸法:別図参照●対象ハンディタコメータ: HT-3200 / 5500 対象接触子: KS-300 KS-700 延長用中継シャフト :ハンディタコメータ用 回転接触子(KS-300) 延長用中継シャフト 仕様 入数 1個 KS700...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

特徴 【仕様】●直流抵抗値 (Ω) *1:850I950●インダクタンス (mH):300〔1kHz、 T.Y.P〕●インピーダンス (Ω):2 k〔1kHz、 T.Y.P〕●出力電圧 (Vp-p):2.0 以上〔1kHz、 T.Y.P〕 *2●検出可能周波数範囲 (Hz) *3 / *4 :200I35,000●検出歯車適合モジュール:1I3●使用温度範囲:−10 ℃I＋90 ℃●耐振動 (m/s2) *5:196●耐衝撃 (m/s2) *6:1960●質 量 (g):300 (コード含む)●周囲磁界 (T):0.03 以下●信号ケーブル:5m直出し M3圧着端子＊1 :直流抵抗値の温度係数は 0.4 ％/ ℃です。 ＊2 :負荷抵抗10 kΩ、M ＝1 、ギャップ＝0.5 mm＊3 :60 P/R の検出歯車を使用すると周波数表記(Hz)が回転速度表記(r/min)と一致します。 ＜周波数 (Hz)= 回転速度 (r/min) ÷ 60 (s)×60 (P/R)＞ ＊4 :当社標準歯車 MP- 001 使用時。 ＊5 :JIS E 4031 、5 種、40Hz 、X 、Y 方向 各 2 時間、Z 方向 4 時間。 ＊6 :X 、Y 、Z 方向各3 回。 主に回転軸に取り付けられた検出歯車の歯先に近接させ、回転速度に比例した周波数信号を取り出すセンサ -汎用(5m 直出しケーブル付) 仕様 入数 1個 MP911...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

特徴 【仕様】●長さ:3 m●接続元:DG-4120*/4140*/4240/4280* DG-4320/4340 ゲージカウンタ 仕様 入数 1個 AA8107...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

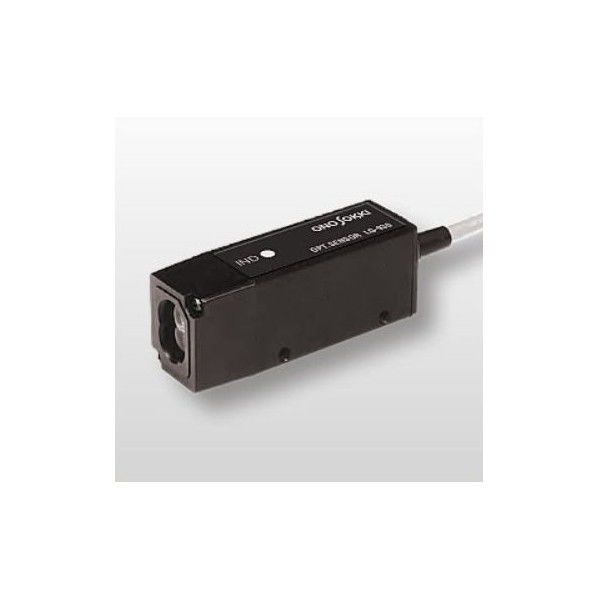

特徴 【仕様】●検出方式:可視光光電反射方式●検出距離:70 mmI200 mm (12 mm角専用反射マーク使用のとき)●応答速度:25 m/s (12 mm角専用反射マーク使用時) 0.5 ms (換算受光時間)●出力電圧:“Hi”:＋5 V±0.5 V “Lo”:＋0.5 V以下 (但し負荷抵抗100 kΩ以上)●出力インピーダンス:1 kΩ以下●出力コネクタ:直出し 片側オープンケーブル(4.9 m)●適合回転計:TMシリーズ、CTシリーズ●使用温度範囲:−10 ℃I＋60 ℃●電 源:DC 12 V±2V、85mA以下●外形寸法:23(W)×29(H)×76.5(D)mm:コード径φ5x4.9m●質 量:約200 g●付属品:反射マーク 1シート(12 mm角25枚) 取付金具●オプション:・HT-011反射マーク (12 mm角25枚取りシート 10枚1組)●備考:耐振動:複振幅 1.1 mm 振動数 30 Hz X,Y方向 各1時間(通電) 耐衝撃:294 m/s2 X,Y方向 各 3 回(無通電)検出器から赤色光を放ち、回転軸にあたって戻ってきた反射光を検出する非接触方式回転検出器 -検出距離を最大200 mm まで離して検出が可能 ・ 測定対象物からの距離は最大200 mm・ 位置合わせの楽な可視光を使用し、さらに動作表示灯を内蔵・光源はパルス点灯方式なので外乱光の影響に強くなっています 仕様 入数 1個 LG930...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

特徴 【アナログ出力仕様 】●出力信号:電圧または電流選択●出力方式:12bitD/A 変換方式●出力レンジ:電圧レンジ: 0 I 10 V、0 I 5 V、1 I 5 V から選択●:電流レンジ: 4 I 20 mA、0 I 16 mA●負荷抵抗:電圧出力: 100 kΩ 以上●:電流出力: 500 Ω 以下●リニアリティ:±0.3%/フルスケール●出力調整:電圧出力: ±5 %/フルスケール以上●:電流出力: ±3 %/フルスケール以上●設定精度:電圧出力: ZERO ±0.5 %/フルスケール、FULL ±0.5 %/フルスケール●:電流出力: ZERO ±0.3 %/フルスケール、FULL ±0.75 %/フルスケール●ゼロドリフト:±0.05 %/フルスケール/℃●スパンドリフト:±0.05 %/フルスケール/℃●出力更新時間:10、20、50、100、200、500 ms、1 s【共通仕様】《入力部》 ●入力端子:M3フリー端子ビス●入力インピーダンス:10 kΩ以上●入力形式:電圧または無電圧入力●入力増幅形式:ACまたはDC●接続可能検出器:電磁式/磁電式/光電式/ロータリエンコーダ/近接スイッチ●AC増幅部:信号波形:正弦波または方形波 信号電圧範囲:正弦波 0.2 I 45 Vrms、 方形波 0.6 I 63 VP-P 信号周波数範囲:1 Hz I 100 kHz●DC増幅部:信号波形:パルス幅 5 μs 以上の矩形波 信号電圧範囲:Hiレベル ＋4 I 30 V、 Lowレベル −1 I ＋1 V 信号周波数範囲:0.1 Hz I 100 kHz●ローパスフィルタ:OFF(100 kHz)/20 kHz 切替《パルス出力部》●出力電圧:Hiレベル:＋4.5 V 以上 Loレベル:＋0.5 V 以下●出力論理:負論理●負荷抵抗:100 kΩ 以上●出力端子:M3 フリー端子ビス《表示部》●表示器:蛍光表示管(3段輝度切替機能付き)、6桁表示●表示更新時間:0.2 s(出荷時)、0.4 s、0.5 s、0.6 s、0.8 s、1.0 s I 10 (1.0 s刻み)から選択●単位表示:別図参照●小数点以下表示桁数:OFF(ゼロ)、1位、2位、3位から選択●SIG インジケータ:入力信号に同期して点滅●エラー表示:バックアップメモリーエラー、ボードエラー、入力周波数エラー、表示桁数エラー、メモリーフルエラー、設定値エラー《演算部》●演算表示:回転速度、周速度、移動速度、周期、回数(1/s)、周波数、流量、経過時間●測定方式:周期演算方式●演算時間:10 ms ＋ 1 周期時間●測定精度:表示値×(±0.01 %)± 1 カウント以内 ※ここの表示値は小数点を除いたカウント値を示します。●オートゼロ機能:この機能は設定時間以内に信号入力が無い場合、表示値を0(ゼロ)とする機能です。 OFF(11s)、0.5s、1.0s、2.0s、3.0s、4.0s、5.0s、6.0s、7.0s、8.0s、9.0s、10.0sから選択●急減速追従機能:入力信号が急激に減少し、約 1 秒以上経過しても入力信号が入力されない場合、表示値が自動的に減速し、約 11 秒後に0(ゼロ)とする機能です。●移動平均機能:OFF(出荷時)、2、4、8、16、32、64、128から選択 ※TM-3130/0330のアナログ出力は 10 ms 毎の演算値を移動平均して出力します。●ピークホールド機能:計測スタートからストップまでのピーク値(最大値、最小値、平均値)をホールドする機能です。《メモリー部》●パネルコンディションメモリー:4コンディションを記憶(設定条件の保存と呼び出しが可能)《検出器用電源》●出力電圧:DC 12 V ± 10 %●最大出力電流:100 mA《一般仕様》●電源電圧:AC 100 V I240 V (50 Hz/60 Hz) ※電源ケーブルは付属しません。別売となります。●耐電圧:AC 1500 V (1 min)●絶縁抵抗:10 MΩ 以上(DC 500 V メガにて)●電力定格:TM-3100:11I19 VA TM-3120:13I21 VA TM-3130:16I25 VA TM-3140:12I21 VA ※ ANALOGカード、BCDカード、COMPカード 全てを取り付けた場合は 20 I 30 VA となります●使用温度範囲:0 仕様 入数 1個 TM3130...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

●測定結果を内部メモリに10個まで保存できる回転計です。 ●測定方式:非接触:反射光方式 ●測定範囲:30～50000rpm (反射テープ8枚時は4rpm～) ●精度:±1～±4rpm ●電源:単4電池×3(付属) ●大きさ:62×129×26mm 約90g ●付属:反射テープ(12mm角)×25 ...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

特徴 【仕様】《入力部》●入力端子:M3フリー端子ビス●入力インピーダンス:10 kΩ以上●入力形式:電圧または無電圧入力●入力増幅形式:ACまたはDC●接続可能検出器:電磁式/磁電式/光電式/ロータリエンコーダ/近接スイッチ●AC増幅部:信号波形:正弦波または方形波 信号電圧範囲:正弦波 0.2 I 45 Vrms、 方形波 0.6 I 63 VP-P 信号周波数範囲:1 Hz I 100 kHz●DC増幅部:信号波形:パルス幅 5 μs 以上の矩形波 信号電圧範囲:Hiレベル ＋4 I 30 V、 Lowレベル −1 I ＋1 V 信号周波数範囲:0.1 Hz I 100 kHz●ローパスフィルタ:OFF(100 kHz)/20 kHz 切替《パルス出力部》●出力電圧:Hiレベル:＋4.5 V 以上 Loレベル:＋0.5 V 以下●出力論理:負論理●負荷抵抗:100 kΩ 以上●出力端子:M3 フリー端子ビス《表示部》●表示器:蛍光表示管(3段輝度切替機能付き)、6桁表示●表示更新時間:0.2 s(出荷時)、0.4 s、0.5 s、0.6 s、0.8 s、1.0 s I 10 (1.0 s刻み)から選択●単位表示:別図参照●小数点以下表示桁数:OFF(ゼロ)、1位、2位、3位から選択●SIG インジケータ:入力信号に同期して点滅●エラー表示:バックアップメモリーエラー、ボードエラー、入力周波数エラー、表示桁数エラー、メモリーフルエラー、設定値エラー《演算部》●演算表示:回転速度、周速度、移動速度、周期、回数(1/s)、周波数、流量、経過時間●測定方式:周期演算方式●演算時間:10 ms ＋ 1 周期時間●測定精度:表示値×(±0.01 %)± 1 カウント以内 ※ここの表示値は小数点を除いたカウント値を示します。●オートゼロ機能:この機能は設定時間以内に信号入力が無い場合、表示値を0(ゼロ)とする機能です。 OFF(11s)、0.5s、1.0s、2.0s、3.0s、4.0s、5.0s、6.0s、7.0s、8.0s、9.0s、10.0sから選択●急減速追従機能:入力信号が急激に減少し、約 1 秒以上経過しても入力信号が入力されない場合、表示値が自動的に減速し、約 11 秒後に0(ゼロ)とする機能です。●移動平均機能:OFF(出荷時)、2、4、8、16、32、64、128から選択 ※TM-3130/0330のアナログ出力は 10 ms 毎の演算値を移動平均して出力します。●ピークホールド機能:計測スタートからストップまでのピーク値(最大値、最小値、平均値)をホールドする機能です。《メモリー部》●パネルコンディションメモリー:4コンディションを記憶(設定条件の保存と呼び出しが可能)《検出器用電源》●出力電圧:DC 12 V ± 10 %●最大出力電流:100 mA《一般仕様》●電源電圧:AC 100 V I240 V (50 Hz/60 Hz) ※電源ケーブルは付属しません。別売となります。●耐電圧:AC 1500 V (1 min)●絶縁抵抗:10 MΩ 以上(DC 500 V メガにて)●電力定格:TM-3100:11I19 VA TM-3120:13I21 VA TM-3130:16I25 VA TM-3140:12I21 VA ※ ANALOGカード、BCDカード、COMPカード 全てを取り付けた場合は 20 I 30 VA となります●使用温度範囲:0  I +50 ℃、但し、結露のないこと●保存温度範囲:-10 I ＋60 ℃、但し、結露のないこと●外形寸法:96(W)×48(H)×148(D) mm●質量:約 310 g●適合規格 CEマーキング:低電圧指令 EN61010: 2001(2nd) 汚染度2/過電圧カテゴリIV EMC指令:盤組み込み型 EN61326: 2006●付属品:パネル取り付け金具一式TM-3110 表示専用のスタンダードモデル ● 高速応答 100 kHz● オプションカードで機能追加が可能※ ● 蛍光表示管採用で視認性と操作性を大幅に向上● CE マーキング適合により、耐ノイズ性を向上● DIN 規格対応 仕様 入数 1個 TM3110...

1. 測定･計測用品
2. その他測定用品
3. その他測定用品
4. その他測定用品

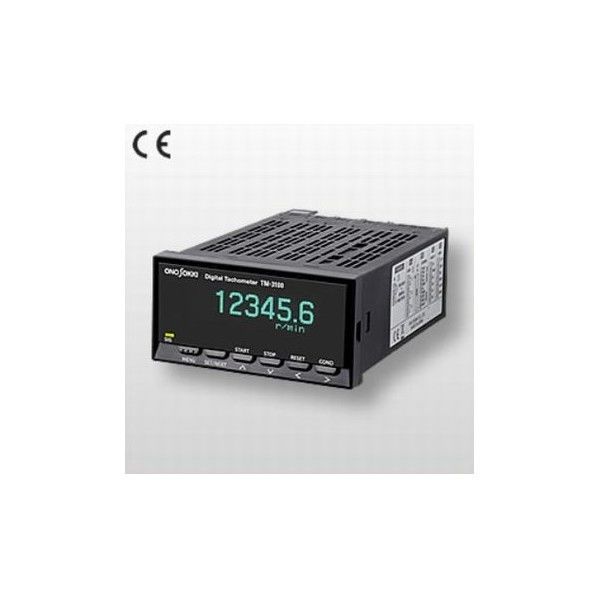

特徴 【コンパレータ機能仕様】●出力項目:UPPER、LOWER、OK、ERROR 出力 ※OK 出力は UPPER 及び LOWER 出力が OFF のとき出力します。 ※ERROR 出力はコンパレータ動作に異常がある場合に出力します。●設定:UPPER 設定 6桁数値入力、UPPER ≦ 表示の時接点 ON LOWER 設定 6桁数値入力、LOWER ＞ 表示の時接点 ON●出力形式:1 メーク接点出力 ※COMP1、COMP2、COMP3 の3種独立出力 各出力に UPPER、LOWER、OK、ERROR を選択し割り当てます。 例: COMP1＝LOWER、COMP2＝UPPER、 COMP3＝ERROR●最大接点容量:DC 30 V/1 A、AC 250 V/1 A●出力更新時間:約 10 ms●リセット:出力レベルを Hi(接点 OFF)レベルに戻します。●自動復帰:UPPER、LOWER 又はOK 出力で、接点 ON になった後、再び回転速度が判定レベルを下回った場合、接点 OFF(復帰)します。 ※ヒステリシス機能を使用し Hi(接点 OFF)レベルに復帰する回転速度を変更することが可能です。 測定範囲: 1 I 20％、1％刻みで設定可能●出力保持:リセット入力がない限り、接点 ON の状態を保持します。●ショット出力:接点 ON の保持時間(ショット時間)を変更することができます。保持時間を過ぎると自動で接点 OFF(復帰)します。10 (出荷時)I2000 ms を 10 ms 刻みで設定可能●遅延:設定時間以上連続して設定値を超えた場合にコンパレータが動作する。 OFF(0)I1000 ms を 50 ms 刻みで設定可能【共通仕様】《入力部》 ●入力端子:M3フリー端子ビス●入力インピーダンス:10 kΩ以上●入力形式:電圧または無電圧入力●入力増幅形式:ACまたはDC●接続可能検出器:電磁式/磁電式/光電式/ロータリエンコーダ/近接スイッチ●AC増幅部:信号波形:正弦波または方形波 信号電圧範囲:正弦波 0.2 I 45 Vrms、 方形波 0.6 I 63 VP-P 信号周波数範囲:1 Hz I 100 kHz●DC増幅部:信号波形:パルス幅 5 μs 以上の矩形波 信号電圧範囲:Hiレベル ＋4 I 30 V、 Lowレベル −1 I ＋1 V 信号周波数範囲:0.1 Hz I 100 kHz●ローパスフィルタ:OFF(100 kHz)/20 kHz 切替《パルス出力部》●出力電圧:Hiレベル:＋4.5 V 以上 Loレベル:＋0.5 V 以下●出力論理:負論理●負荷抵抗:100 kΩ 以上●出力端子:M3 フリー端子ビス《表示部》●表示器:蛍光表示管(3段輝度切替機能付き)、6桁表示●表示更新時間:0.2 s(出荷時)、0.4 s、0.5 s、0.6 s、0.8 s、1.0 s I 10 (1.0 s刻み)から選択●単位表示:別図参照●小数点以下表示桁数:OFF(ゼロ)、1位、2位、3位から選択●SIG インジケータ:入力信号に同期して点滅●エラー表示:バックアップメモリーエラー、ボードエラー、入力周波数エラー、表示桁数エラー、メモリーフルエラー、設定値エラー《演算部》●演算表示:回転速度、周速度、移動速度、周期、回数(1/s)、周波数、流量、経過時間●測定方式:周期演算方式●演算時間:10 ms ＋ 1 周期時間●測定精度:表示値×(±0.01 %)± 1 カウント以内 ※ここの表示値は小数点を除いたカウント値を示します。●オートゼロ機能:この機能は設定時間以内に信号入力が無い場合、表示値を0(ゼロ)とする機能です。 OFF(11s)、0.5s、1.0s、2.0s、3.0s、4.0s、5.0s、6.0s、7.0s、8.0s、9.0s、10.0sから選択●急減速追従機能:入力信号が急激に減少し、約 1 秒以上経過しても入力信号が入力されない場合、表示値が自動的に減速し、約 11 秒後に0(ゼロ)とする機能です。●移動平均機能:OFF(出荷時)、2、4、8、16、32、64、128から選択 ※TM-3130/0330のアナログ出力は 10 ms 毎の演算値を移動平均して出力します。●ピークホールド機能:計測スタートからストップまでのピーク値(最大値、最小値、平均値)をホールドする機能です。 仕様 入数 1個 TM3140...
