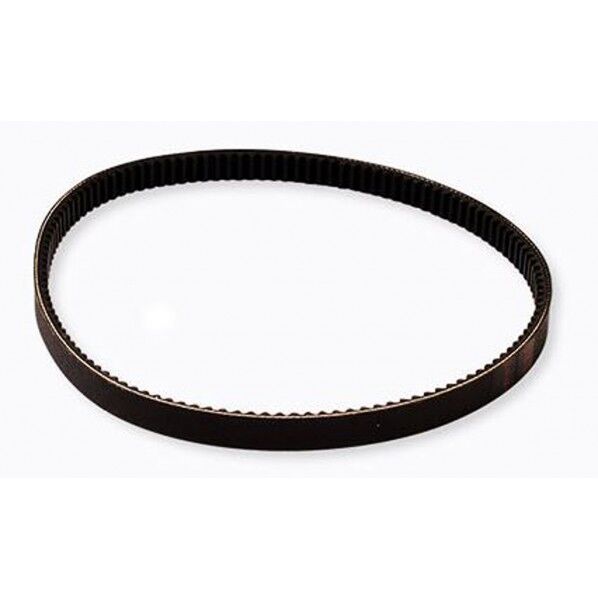

特徴 ●外周長(mm):700 ●ピッチ周長(mm):681 ●単位質量(kg/m):0.23【商品説明】 ●幅広変速ベルトです。 ●変速専用ベルトです。 ●屈曲性を高めるために内側をコグ形状としてあります。 ●変速機を小型化し、変速比を大きくとれるように設計されています。 【注意･使用条件】 ●※ベルト番号末尾の記号Sは、ゴムの配合や芯体の材質違いを表していますが、標準的にご使用いただけます。 仕様 サイズ 高さ22mm 重量 0.161kg 入数 1個 1422V270S...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ベルト･プーリー
4. その他ベルト

三木プーリ スパフレックススパイダー 幅22mm L-110 1個 0セット●内容量:1個●寸法 R(mm):30●寸法 K(mm):6.0【商品説明】＜br＞●ジョーカップリングの2個のハブの間にはさみ込んだ緩衝材(スパイダー)です。＜br＞ 三木プーリ スパフレックススパイダー 幅22mm L-110 1個 0セットの仕様サイズ幅22mmL110...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ジョイント･カップリング
4. 機器用カップリング･ジョイント

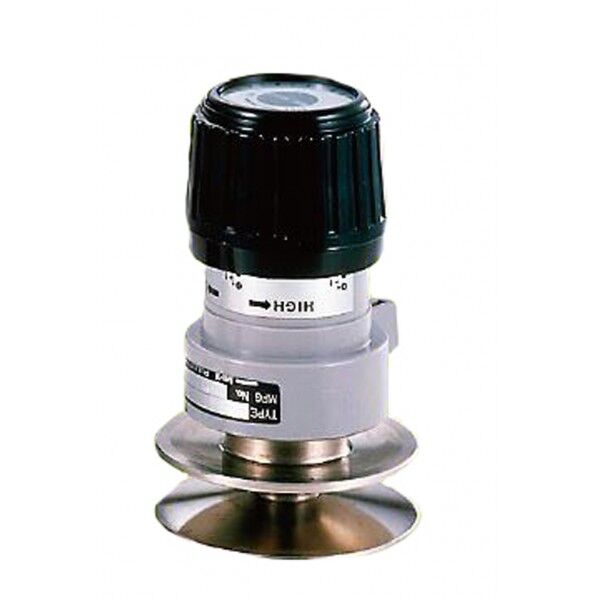

特徴 ●対応:新規格モータ【商品説明】 ●回転速度を自由に変化させるベルト式無段変速機。 ●変速プーリを2機種(AK型、PE型)組合わせ、大きな変速比ができます。 ●回り止めが内蔵されているため、変速操作が非常に簡単にできます。 ●ハンドルを右に回すと低速、左に回すと高速になります。 ●指針の指す目盛を主尺とし、ハンドルの回転目盛盤を副尺としてお読みください。 ●モータ側変速機型。 仕様 サイズ 幅155x長さ155x高さ205mm 重量 3.7kg 入数 1個 AK155MA24N...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ベルト･プーリー
4. プーリー

三木プーリ スパフレックスカップリング 幅35x長さ49.2x高さ35mm AL-070 1個●トルク 常用(N・m):3●トルク 最大(N・m):9●許容誤差 偏心(mm):0.2●許容誤差 偏角(度):1.0●許容誤差 軸方向(mm):±0.5●最高回転速度(min「「の-1乗」」):9000●慣性モーメント(kg・平方メートル):1.79×10「「の-5乗」」●バックラッシ:有【商品説明】＜br＞●ゴムを緩衝材に採用したジョーカップリング＜br＞●2個のハブの間に緩衝材(スパイダー)をはさみ込んだシンプルな構造のジョーカップリングで、＜br＞●ハブの材質にアルミ合金を採用し、軽量です。＜br＞●軸方向への移動だけで、簡単に入出力の連結・分離ができます。＜br＞●高フレキシブル、振動・衝撃吸収、RoHS。＜br＞【用途】＜br＞●ポンプ、ファン、繊維機械＜br＞【注意・使用条件】＜br＞●※最高回転速度は動バランスおよび取り付け誤差を考慮しておりません。＜br＞●※慣性モーメントおよび質量は、下穴時の値となります。 三木プーリ スパフレックスカップリング 幅35x長さ49.2x高さ35mm AL-070 1個の仕様サイズ幅35x長さ49.2x高さ35mm重量0.12kgAL070...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ジョイント･カップリング
4. 機器用カップリング･ジョイント

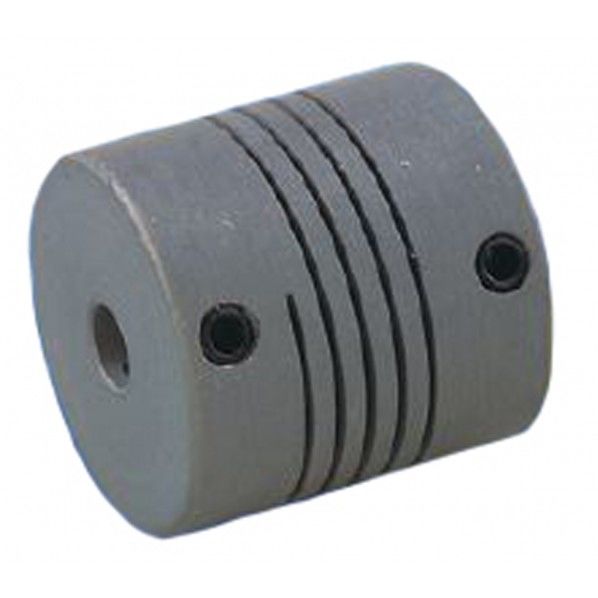

三木プーリ ヘリカルカップリング 幅25.4x長さ25.4x高さ25.4mm ARM-100 8-8 1個●穴径1「mm」:8●穴径2「mm」:8●全長「mm」:25.4●外径「mm」:25.4●トルク「N・m」:1.6●トルク 常用(N・m):1.6●トルク 最大(N・m):3.2●許容誤差 偏心(mm):0.25●許容誤差 偏角(度):5●許容誤差 軸方向(mm):±0.25●最高回転速度(min「「の-1乗」」):25000●ねじりばね定数(N・m/rad):14.3●慣性モーメント(kg・平方メートル):2.87×10「「の-6乗」」●標準穴径(mm):8、8●締結方法:止めねじ【商品説明】＜br＞●優れたたわみ性、一体構造の螺旋スリットカップリング＜br＞●円形状の材料に螺旋状のスリットを入れた完全一体構造の金属カップリングで、すぐれたフレキシブル性を持ち、＜br＞●バックラッシはありません。＜br＞●材質は、ステンレスと高力アルミ合金。＜br＞●アルミ合金製は、1条スリットと2条スリットがあり、フレキシブル性と剛性から選べます。＜br＞●最大5度の偏角を許容。＜br＞●RoHS指令適合製品＜br＞【用途】＜br＞●エンコーダ、医療器械、光学機器、精密ステージ＜br＞【注意・使用条件】＜br＞●※正逆回転使用時は、常用トルク値が1/2になります。＜br＞●※最高回転速度は動バランスを考慮しておりません。＜br＞●※慣性モーメントおよび質量は、最大穴径時の値となります。 三木プーリ ヘリカルカップリング 幅25.4x長さ25.4x高さ25.4mm ARM-100 8-8 1個の仕様サイズ幅25.4x長さ25.4x高さ25.4mm重量0.031kgARM10088...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ジョイント･カップリング
4. 機器用カップリング･ジョイント

三木プーリ センタフレックスカップリング 幅100x長さ66.5x高さ100mm CF-X-004-O2 1個●慣性モーメント(kg・平方メートル):1.19×10「「の-3乗」」●寸法 d1下穴、最小、最大(mm):12、14、30●寸法 d2下穴、最小、最大(mm):11、12、36●寸法 D1(mm):100●寸法 N1、N2(mm):45、55●寸法 L1、L2、L3(mm):34、30、66.5●寸法 A(mm):25●寸法 B(mm):8●寸法 C(mm):36.5●寸法 E(mm):21●寸法 G(mm):12【商品説明】＜br＞●取り付け誤差を大きく許容し、振動・衝撃を素早く吸収。＜br＞●ゴム・樹脂カップリングの中では非常に高いねじり剛性を有しており、等速運転でノーバックラッシです。＜br＞●振動・衝撃を吸収しつつ性格な動力伝達を実現します。＜br＞●OGタイプは全長指定が可能で、機械の移動なしでドロップアウトも可能です。＜br＞●構成部品はエレメント、ボルト、円筒ハブ、フランジハブです。＜br＞●＜仕様＞＜br＞●トルク(N・m):常用 60/最大 120＜br＞●許容誤差 偏心(mm)/偏角(度)/軸方向(mm):0.1/0/±0.5＜br＞●最高回転速度(min「「の-1乗」」):8000＜br＞●静的ねじりばね定数(N・m/rad)2.3×10「「の4乗」」＜br＞【用途】＜br＞●工作機械、印刷機械、コンプレッサ＜br＞【注意・使用条件】＜br＞●※最高回転速度は動バランスを考慮しておりません。＜br＞●※静的ねじりばね定数の値は、20度の時の値です。＜br＞●※慣性モーメントおよび質量は、円筒ハブとフランジハブが下穴の場合の値です。 三木プーリ センタフレックスカップリング 幅100x長さ66.5x高さ100mm CF-X-004-O2 1個の仕様サイズ幅100x長さ66.5x高さ100mm重量1.4kgCFX004O2...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ジョイント･カップリング
4. 機器用カップリング･ジョイント

三木プーリ ポジロック 幅32x長さ75x高さ75mm PSL-G-45 1個●スリーブ内径「mm」:45●スリーブ外径「mm」:75●全長「mm」:32●外径「mm」:75●トルク「mm」:1800●許容トルク(N・m):1800●許容スラスト力(N):80200●軸側面圧(N/平方ミリメートル):236●ハブ側面圧(N/平方ミリメートル):142●締め付けトルク(N・m):41●慣性モーメント(kg・平方メートル):5.11×10「「の-4乗」」●材質(アウターリング、インナーリング、フロントテーパリング、リアテーパリング):S45C調質相当●クランピングボルト材質/表面処理:構造用合金鋼/黒染め処理【商品説明】＜br＞●テーパ面のくさび作用によって軸とハブを結合＜br＞●PSL-Gモデルの標準タイプです。＜br＞●軸とハブの加工公差は一般的なはめ合い公差で特別な仕上げが必要ありません。＜br＞●キー締結と比べてキー溝加工のように精度の高い加工が不要な上、軸とハブの同心度は高く組み付けが可能です。＜br＞●シンプルな構造と強靭な部材により、均質な伝達能力が得られ、しかも重負荷に対応できます。＜br＞●軸方向に短く、必要以上のスペースを取りません。＜br＞●動作原理＜br＞●クランピングボルトを締め込むことにより2つのテーパリングは軸方向に移動します。＜br＞●このとき、アウターリングとインナーリングとはそれぞれテーパ面におけるくさび作用により＜br＞●軸およびハブ内面を押しつける力が発生し、この力により軸とハブは完全に締結されます。＜br＞【用途】＜br＞●工作機械、ポンプ、成型機、印刷機械、パレタイジングロボット、各種冶工具＜br＞【注意・使用条件】＜br＞●※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。 三木プーリ ポジロック 幅32x長さ75x高さ75mm PSL-G-45 1個の仕様サイズ幅32x長さ75x高さ75mm重量0.53kgPSLG45...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ジョイント･カップリング
4. 機器用カップリング･ジョイント

三木プーリ ロスタ スプロケットアイドラー 幅75x長さ9x高さ75mm N-18-40S 1個●適応テンショナー:NSE-18-40S●寸法O、D(mm):75●寸法P、D(mm):69.12●寸法B(mm):9●寸法d(mm):10●寸法d1(mm):30●寸法T(mm):7.3●歯数:17●ベアリング:6200 ZZ【商品説明】＜br＞●NSE-18-40Sに適応したスプロケットアイドラーです。＜br＞【注意・使用条件】＜br＞●※スプロケットアイドラーの固定用ボルト、ナットは付属品です。＜br＞●※サイズ末尾の記号Sはスプロケット単列を示します。＜br＞●※本体サイズは固定用ボルト、ナットは含みません。 三木プーリ ロスタ スプロケットアイドラー 幅75x長さ9x高さ75mm N-18-40S 1個の仕様サイズ幅75x長さ9x高さ75mmN1840S...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ジョイント･カップリング
4. 機器用カップリング･ジョイント

三木プーリ ポジロック 幅44x長さ75x高さ75mm PSL-D-45 1個●スリーブ内径「mm」:45●スリーブ外径「mm」:75●全長「mm」:44●外径「mm」:75●トルク「mm」:1200●許容トルク(N・m):1200●許容スラスト力(N):52700●軸側面圧(N/平方ミリメートル):140●ハブ側面圧(N/平方ミリメートル):80●締め付けトルク(N・m):34●慣性モーメント(kg・平方メートル):609×10「「の-6乗」」●材質(アウターリング、インナーリング):S45C調質相当●クランピングボルト材質/表面処理:構造用合金鋼/防せい皮膜処理皮膜処理【商品説明】＜br＞●テーパ面のくさび作用によって軸とハブを結合＜br＞●PSL-Dモデルの標準タイプです。＜br＞●軸とハブの加工公差は一般的なはめ合い公差で特別な仕上げが必要ありません。＜br＞●キー締結と比べてキー溝加工のように精度の高い加工が不要な上、＜br＞●軸とハブの同心度は高く組み付けが可能です。＜br＞●中荷重用の設計で、面圧が小さく、取り付けの小径化・軽量化がはかれます。＜br＞●軸方向に短く、必要以上のスペースをとりません。＜br＞●動作原理＜br＞●クランピングボルトを締め込むことにより、アウターリングは軸方向に移動します。＜br＞●このとき、インナーリングとのテーパ面におけるくさび作用により、軸およびハブ内面を押しつける力が発生し、＜br＞●この力により軸とハブは完全に締結されます。＜br＞●RoHS指令適合品＜br＞【用途】＜br＞●工作機械、ポンプ、成型機、印刷機械、パレタイジングロボット、各種冶工具＜br＞【注意・使用条件】＜br＞●※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。 三木プーリ ポジロック 幅44x長さ75x高さ75mm PSL-D-45 1個の仕様サイズ幅44x長さ75x高さ75mm重量0.63kgPSLD45...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ジョイント･カップリング
4. 機器用カップリング･ジョイント

三木プーリ ポジロック 幅37x長さ65x高さ65mm PSL-D-38 1個●スリーブ内径「mm」:38●スリーブ外径「mm」:65●全長「mm」:37●外径「mm」:65●トルク「mm」:730●許容トルク(N・m):730●許容スラスト力(N):38600●軸側面圧(N/平方ミリメートル):150●ハブ側面圧(N/平方ミリメートル):90●締め付けトルク(N・m):14●慣性モーメント(kg・平方メートル):298×10「「の-6乗」」●材質(アウターリング、インナーリング):S45C調質相当●クランピングボルト材質/表面処理:構造用合金鋼/防せい皮膜処理皮膜処理【商品説明】＜br＞●テーパ面のくさび作用によって軸とハブを結合＜br＞●PSL-Dモデルの標準タイプです。＜br＞●軸とハブの加工公差は一般的なはめ合い公差で特別な仕上げが必要ありません。＜br＞●キー締結と比べてキー溝加工のように精度の高い加工が不要な上、＜br＞●軸とハブの同心度は高く組み付けが可能です。＜br＞●中荷重用の設計で、面圧が小さく、取り付けの小径化・軽量化がはかれます。＜br＞●軸方向に短く、必要以上のスペースをとりません。＜br＞●動作原理＜br＞●クランピングボルトを締め込むことにより、アウターリングは軸方向に移動します。＜br＞●このとき、インナーリングとのテーパ面におけるくさび作用により、軸およびハブ内面を押しつける力が発生し、＜br＞●この力により軸とハブは完全に締結されます。＜br＞●RoHS指令適合品＜br＞【用途】＜br＞●工作機械、ポンプ、成型機、印刷機械、パレタイジングロボット、各種冶工具＜br＞【注意・使用条件】＜br＞●※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。 三木プーリ ポジロック 幅37x長さ65x高さ65mm PSL-D-38 1個の仕様サイズ幅37x長さ65x高さ65mm重量0.42kgPSLD38...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ジョイント･カップリング
4. 機器用カップリング･ジョイント

三木プーリ ポジロック 幅44x長さ75x高さ75mm PSL-D-42 1個●スリーブ内径「mm」:42●スリーブ外径「mm」:75●全長「mm」:44●外径「mm」:75●トルク「mm」:1110●許容トルク(N・m):1110●許容スラスト力(N):52700●軸側面圧(N/平方ミリメートル):150●ハブ側面圧(N/平方ミリメートル):80●締め付けトルク(N・m):34●慣性モーメント(kg・平方メートル):682×10「「の-6乗」」●材質(アウターリング、インナーリング):S45C調質相当●クランピングボルト材質/表面処理:構造用合金鋼/防せい皮膜処理皮膜処理【商品説明】＜br＞●テーパ面のくさび作用によって軸とハブを結合＜br＞●PSL-Dモデルの標準タイプです。＜br＞●軸とハブの加工公差は一般的なはめ合い公差で特別な仕上げが必要ありません。＜br＞●キー締結と比べてキー溝加工のように精度の高い加工が不要な上、＜br＞●軸とハブの同心度は高く組み付けが可能です。＜br＞●中荷重用の設計で、面圧が小さく、取り付けの小径化・軽量化がはかれます。＜br＞●軸方向に短く、必要以上のスペースをとりません。＜br＞●動作原理＜br＞●クランピングボルトを締め込むことにより、アウターリングは軸方向に移動します。＜br＞●このとき、インナーリングとのテーパ面におけるくさび作用により、軸およびハブ内面を押しつける力が発生し、＜br＞●この力により軸とハブは完全に締結されます。＜br＞●RoHS指令適合品＜br＞【用途】＜br＞●工作機械、ポンプ、成型機、印刷機械、パレタイジングロボット、各種冶工具＜br＞【注意・使用条件】＜br＞●※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。 三木プーリ ポジロック 幅44x長さ75x高さ75mm PSL-D-42 1個の仕様サイズ幅44x長さ75x高さ75mm重量0.7kgPSLD42...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ジョイント･カップリング
4. 機器用カップリング･ジョイント

三木プーリ ポジロック 幅26x長さ65x高さ65mm PSL-G-38 1個●スリーブ内径「mm」:38●スリーブ外径「mm」:65●全長「mm」:26●外径「mm」:65●トルク「mm」:1020●許容トルク(N・m):1020●許容スラスト力(N):53500●軸側面圧(N/平方ミリメートル):220●ハブ側面圧(N/平方ミリメートル):129●締め付けトルク(N・m):17●慣性モーメント(kg・平方メートル):2.43×10「「の-4乗」」●材質(アウターリング、インナーリング、フロントテーパリング、リアテーパリング):S45C調質相当●クランピングボルト材質/表面処理:構造用合金鋼/黒染め処理【商品説明】＜br＞●テーパ面のくさび作用によって軸とハブを結合＜br＞●PSL-Gモデルの標準タイプです。＜br＞●軸とハブの加工公差は一般的なはめ合い公差で特別な仕上げが必要ありません。＜br＞●キー締結と比べてキー溝加工のように精度の高い加工が不要な上、軸とハブの同心度は高く組み付けが可能です。＜br＞●シンプルな構造と強靭な部材により、均質な伝達能力が得られ、しかも重負荷に対応できます。＜br＞●軸方向に短く、必要以上のスペースを取りません。＜br＞●動作原理＜br＞●クランピングボルトを締め込むことにより2つのテーパリングは軸方向に移動します。＜br＞●このとき、アウターリングとインナーリングとはそれぞれテーパ面におけるくさび作用により＜br＞●軸およびハブ内面を押しつける力が発生し、この力により軸とハブは完全に締結されます。＜br＞【用途】＜br＞●工作機械、ポンプ、成型機、印刷機械、パレタイジングロボット、各種冶工具＜br＞【注意・使用条件】＜br＞●※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。 三木プーリ ポジロック 幅26x長さ65x高さ65mm PSL-G-38 1個の仕様サイズ幅26x長さ65x高さ65mm重量0.34kgPSLG38...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ジョイント･カップリング
4. 機器用カップリング･ジョイント

三木プーリ ポジロック 幅44x長さ80x高さ80mm PSL-D-50 1個●スリーブ内径「mm」:50●スリーブ外径「mm」:80●全長「mm」:44●外径「mm」:80●トルク「mm」:1760●許容トルク(N・m):1760●許容スラスト力(N):70300●軸側面圧(N/平方ミリメートル):180●ハブ側面圧(N/平方ミリメートル):110●締め付けトルク(N・m):34●慣性モーメント(kg・平方メートル):742×10「「の-6乗」」●材質(アウターリング、インナーリング):S45C調質相当●クランピングボルト材質/表面処理:構造用合金鋼/防せい皮膜処理皮膜処理【商品説明】＜br＞●テーパ面のくさび作用によって軸とハブを結合＜br＞●PSL-Dモデルの標準タイプです。＜br＞●軸とハブの加工公差は一般的なはめ合い公差で特別な仕上げが必要ありません。＜br＞●キー締結と比べてキー溝加工のように精度の高い加工が不要な上、＜br＞●軸とハブの同心度は高く組み付けが可能です。＜br＞●中荷重用の設計で、面圧が小さく、取り付けの小径化・軽量化がはかれます。＜br＞●軸方向に短く、必要以上のスペースをとりません。＜br＞●動作原理＜br＞●クランピングボルトを締め込むことにより、アウターリングは軸方向に移動します。＜br＞●このとき、インナーリングとのテーパ面におけるくさび作用により、軸およびハブ内面を押しつける力が発生し、＜br＞●この力により軸とハブは完全に締結されます。＜br＞●RoHS指令適合品＜br＞【用途】＜br＞●工作機械、ポンプ、成型機、印刷機械、パレタイジングロボット、各種冶工具＜br＞【注意・使用条件】＜br＞●※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。 三木プーリ ポジロック 幅44x長さ80x高さ80mm PSL-D-50 1個の仕様サイズ幅44x長さ80x高さ80mm重量0.71kgPSLD50...
