タンガロイ TACバイト A40T-PCLNR12-D500●内径・ 端面切削加工●鋼シャンク●クーラントスルー付き●ネガ/レバーロック式タンガロイ TACバイト A40T-PCLNR12-D500の特徴●寸法θ(mm):-6°●最小加工径φDm(mm):50●φDs(mm):40●f(mm):27●L2(mm):60●h(mm):37●f2(mm):7●α:-10°●基準コーナrε:0.8●使用インサート:CN○○1204●推奨トルク(Nm):4.8●部品:敷金・ LSC42BR、レバー・ LCL4、締付けねじ・ LCS4、スプリングプリングピン・ LSP4、スパナ・ P-3、油穴用ねじ・ SSHM6-6※勝手付きインサートの場合、右勝手のホルダ((PCLNR□□-)には左勝手のインサート(L)を、左勝手のホルダ((PCLNL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A04F-SEXPL03-D045●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A04F-SEXPL03-D045の特徴●寸法θ(mm):0°●推奨トルク(Nm):0.6●最小加工径φDm(mm):4.5●φDs(mm):4●f(mm):2.3●L2(mm):8●h(mm):3.8●α:-15°●基準コーナrε:0.2●使用インサート:EP○○03X1●部品:締付けねじ・ CSTA-1.6、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SEXPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SEXPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A05F-SEXPL04-D055●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A05F-SEXPL04-D055の特徴●寸法θ(mm):0°●推奨トルク(Nm):0.6●最小加工径φDm(mm):5.5●φDs(mm):5●f(mm):2.75●L2(mm):9●h(mm):4.8●α:-12°●基準コーナrε:0.4●使用インサート:EP○○0401●部品:締付けねじ・ CSTB-2、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SEXPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SEXPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A06G-SEXPL04-D070●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A06G-SEXPL04-D070の特徴●寸法θ(mm):0°●推奨トルク(Nm):0.6●最小加工径φDm(mm):7●φDs(mm):6●f(mm):3.6●L2(mm):11●h(mm):5.75●α:-12°●基準コーナrε:0.4●使用インサート:EP○○0401●部品:締付けねじ・ CSTB-2、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SEXPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SEXPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A10K-STFCL1103-D120●内径とまり穴切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A10K-STFCL1103-D120の特徴●寸法θ(mm):0°●最小加工径φDm(mm):12●φDs(mm):10●f(mm):6.5●L2(mm):20●h(mm):9●f2(mm):0.6●α:-13°●基準コーナrε:0.4●使用インサート:TC○○1103●推奨トルク(Nm):1.2●部品:締付けねじ・ CSTB-2.5、スパナ・ T-8F※勝手付きインサートの場合、右勝手のホルダ(STFCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(STFCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CFGSL2525-4DD●端面溝入れタンガロイ TACバイト CFGSL2525-4DDの特徴●溝幅W(mm):4●使用インサート:FGC4●最大溝深さ(mm):20●コーナ数:1●最小加工径φDm(mm):60～80●h1(mm):25.5●b(mm):25●h(mm):25●f(mm):28※右勝手(R)は正回転で、左勝手(L)は逆回転で使用します。※各部品についてはセット形番に準じて在庫しており、部品のみの手配も可能です。※右勝手(R)のホルダには右勝手(R)の部品(シャンク(CFGSR～)、ブレード(FBR～)、押え金(～R))を、左勝手(L)のホルダには左勝手(L)の部品(シャンク(CFGSL～)、ブレード(FBL～)、押え金(～L))をご使用下さい。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CGXL0032●内径溝入れ加工●鋼シャンクタンガロイ TACバイト CGXL0032の特徴●コーナ数:2●溝幅w(mm):1～5●最小加工径φDm(mm):40●最大溝深さ(mm):5.3●φDs(mm):32●f(mm):23●L2(mm):48●h(mm):30●b(mm):31●使用インサート:GIL63○○●部品:クランプセット・ CSW-2/レンチ・ P-4※右勝手のホルダ(CGXR～)には右勝手のインサート(GIR～)を、左勝手のホルダ(CGXL～)には左勝手のインサート(GIL～)をご使用下さい。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTSR25-4●突切り板バイト●ブレードタイプタンガロイ TACバイト CTSR25-4の特徴●最大突切り径(mm):50●突出しad(mm):最大25●コーナ数:1●溝幅W(mm):4●使用インサート:CTN4、CTN4K、CTR4、CTR4K●寸法(mm)Wh:3.2●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード

タンガロイ TACバイト CAEL-6T20●溝入れ・ 旋削用●ブレード(汎用)タンガロイ TACバイト CAEL-6T20の特徴●コーナ数:1・ 2●使用インサート:DGS/SGS、DGM/SGM、DTX、DTE、DTR●適合シャンク:CHFVR/L、CHSR/L●部品:締付けねじ・ BHM6-20-A/スパナ・ P-4●インサートシートサイズ:6●最大溝深さ(mm):20●寸法(f):10.5●寸法(W):6●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード

タンガロイ TACバイト CAFL-3T12-055075●端面溝入れ・ 旋削用●ブレードタンガロイ TACバイト CAFL-3T12-055075の特徴●コーナ数:2●適合シャンク:CHFVR/L、CHSR/L●インサートシートサイズ:3●最小加工径φDm(mm):55●最大加工径φDmax(mm):75●最大溝深さ(mm):12●寸法(f):10.4●寸法(W):3●使用インサート:DTF、DTE、DTX、DGS、DGM●部品:締付けねじ・ BHM6-20-A/スパナ・ P-4※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※f値は同表の溝幅(W)インサートを取り付けた際の寸法です。※インサート別の端面溝入れの最小加工径に関しての使用上の注意:DTF形及びDTX形にシートサイズ“6”のインサートを設定しておりません。その際はDTE、DGM形またはDGS形のシートサイズ“6”インサートをご使用願います。(添付画像参照)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード

タンガロイ TACバイト CDNNN2525M1507-RD●外径・ 倣い切削用●ディンプル付きセラミックインサート用C形●ネガ/ダブルクランプ式タンガロイ TACバイト CDNNN2525M1507-RDの特徴●推奨締付トルク:4.0N・ m●使用インサート:DNGD1507□□●基準コーナrε:1.2●寸法h(mm):25●寸法b(mm):25●寸法L2(mm):40●寸法h1(mm):25●寸法f(mm):12.5...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CSSNR2525M1207-RD●ディンプル付きセラミックインサート用C形●ネガ/ダブルクランプ式●外径・ 端面（＋）面取り切削用タンガロイ TACバイト CSSNR2525M1207-RDの特徴●使用インサート:SNGD1207□□●寸法h(mm):25●寸法b(mm):25●寸法L2(mm):32●寸法h1(mm):25●寸法f(mm):32●基準コーナrε:1.2●推奨締付トルク:4.0N・ m●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTFL2525-3T10-034050●端面深溝入れ・ 旋削用(縦型)バイト(一体式)タンガロイ TACバイト CTFL2525-3T10-034050の特徴●コーナ数:2●インサートシートサイズ:3●最小加工径φDm(mm):34●最大加工径φDmax(mm):50●最大溝深さar(mm):10●寸法(h1):25●寸法(b):25●寸法(h):25●寸法(f):25.5●寸法(W):3●寸法(L2):38●使用インサート:DTF/DTX/DTE/DGM/DGS●部品:締付けねじ・ CM6x1x25-A/スパナ・ P-5※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※DTF形インサートを取り付けた時の最大溝深さはar=15mmとなります。※f値は溝幅(W)インサートを取り付けた際の寸法です。(使用インサート参照)※使用上の注意:DTF形及びDTX形にシートサイズ“6”のインサートを設定しておりません。その際はDTE、DGM形またはDGS形のシートサイズ“6”インサートをご使用願います。(添付画像参照)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTFR2525-3T10-024035●端面深溝入れ・ 旋削用(縦型)バイト(一体式)タンガロイ TACバイト CTFR2525-3T10-024035の特徴●コーナ数:2●インサートシートサイズ:3●最小加工径φDm(mm):24●最大加工径φDmax(mm):35●最大溝深さar(mm):10●寸法(h1):25●寸法(b):25●寸法(h):25●寸法(f):25.5●寸法(W):3●寸法(L2):38●使用インサート:DTF/DTX●部品:締付けねじ・ CM6x1x25-A/スパナ・ P-5※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※DTF形インサートを取り付けた時の最大溝深さはar=15mmとなります。※f値は溝幅(W)インサートを取り付けた際の寸法です。(使用インサート参照)※使用上の注意:DTF形及びDTX形にシートサイズ“6”のインサートを設定しておりません。その際はDTE、DGM形またはDGS形のシートサイズ“6”インサートをご使用願います。(添付画像参照)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTFR2525-4T20-062120●端面深溝入れ・ 旋削用(縦型)バイト(一体式)タンガロイ TACバイト CTFR2525-4T20-062120の特徴●コーナ数:2●インサートシートサイズ:4●最小加工径φDm(mm):62●最大加工径φDmax(mm):120●最大溝深さar(mm):20●寸法(h1):25●寸法(b):25●寸法(h):25●寸法(f):25.6●寸法(W):4●寸法(L2):39●使用インサート:DTF/DTX/DTE/DGM/DGS●部品:締付けねじ・ CM6x1x25-A/スパナ・ P-5※溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用して下さい。※DTF形インサートを取り付けた時の最大溝深さはar=15mmとなります。※f値は溝幅(W)インサートを取り付けた際の寸法です。(使用インサート参照)※使用上の注意:DTF形及びDTX形にシートサイズ“6”のインサートを設定しておりません。その際はDTE、DGM形またはDGS形のシートサイズ“6”インサートをご使用願います。(添付画像参照)●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト CTIR25-5T05-D310●内径溝入れ・ 旋削用バイト(一体式)タンガロイ TACバイト CTIR25-5T05-D310の特徴●コーナ数:2●使用インサート:DTI/DTX●インサートシートサイズ:5●最小加工径φDm(mm):31●最大溝深さar(mm):5●寸法(φDs):25●寸法(h1):11.5●寸法(h):23●寸法(f):17.3●寸法(W):5●寸法(L2):60●部品:締付けねじ・ CM6x1x16-A/スパナ・ P-5/シールキャップ・ CA-25/内径ねじ・ R1/8"※全長値は溝幅(W)インサートを取り付けた際の寸法です。(仕様参照)...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト E12J-SCLPR08-D160●内径・ 端面切削加工●超硬シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト E12J-SCLPR08-D160の特徴●寸法θ:+5°●最小加工径φDm:16●寸法(φDs):12●寸法(f):9●寸法(L2):27●寸法(h):11●寸法(α):-3°●基準コーナrε:0.4●使用インサート:CP□□0802●部品:締付けねじ・ CSTB-3L050/スパナ・ T-9F●基準コーナrε:1.4※勝手付きインサートの場合、右勝手のホルダ(SCLPR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLPL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト GX-2525LI●内径溝入れ加工タンガロイ TACバイト GX-2525LIの特徴●コーナ数:2・ 1●最小加工径（＋）:55●最大溝幅(mm):4.5●使用インサート:XGL/R63□□●最大溝深さ(mm):6●寸法h1(mm):25●寸法b(mm):25●寸法h(mm):25●寸法L2(mm):70●寸法f(mm):32●部品:〔1〕敷金・ SL-2R/L、押え金セット・ CP81B(〔2〕押え金CP81〔3〕プッシャーBP-0スプリング)、〔4〕締付けねじ・ RT-1、〔5〕敷金止めねじ・ BHM3-8、レンチ・ P-4※右勝手のホルダには左勝手のインサートを、左勝手のホルダには右勝手のインサートをご使用下さい。※最大溝幅および最大溝深さは使用インサートにより異なります。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト MVQNR3232P16●倣い切削加工●ネガ/マルチクランプ式タンガロイ TACバイト MVQNR3232P16の特徴●寸法(h):32●寸法(b):32●寸法(L2):40●寸法(h1):32●寸法(f):40●基準コーナrε:0.8●使用インサート:VN□□1604□□/YNMG1604□□●部品:敷金・ MSV-322/ロックピン・ MLP34L/押え金・ MCPM-22、MCPM-30/締付けねじ・ MCS625-3、MCS828-4/ロックピン用スパナ・ P-2F/押え金用スパナ・ P-3、P-4●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

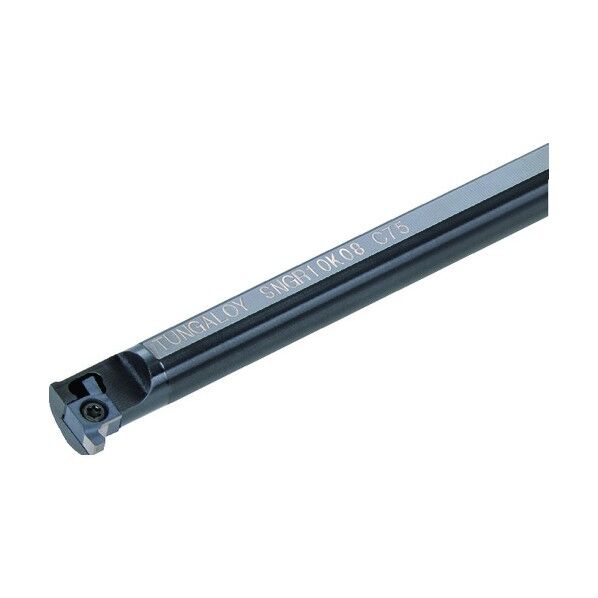

タンガロイ TACバイト SNGL10K07●内径溝入れ加工●スクリューオンタイプ●鋼シャンクタンガロイ TACバイト SNGL10K07の特徴●コーナ数:1・ 2●最大溝幅(mm):2●最小加工径φDm:12●使用インサート:7GR/L□□□●最大溝深さ(mm):1.5●寸法φDs(mm):10●寸法f(mm):6.8●寸法L2(mm):29●寸法h(mm):9●部品:締付けねじ・ CSTB-2.2S/スパナ・ T-7F●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト SNGR08K07SC●内径溝入れ加工●スクリューオンタイプ●超硬シャンクタンガロイ TACバイト SNGR08K07SCの特徴●コーナ数:1・ 2●最大溝幅(mm):2●最小加工径φDm:10●使用インサート:7GR/L□□□●最大溝深さ(mm):1.5●寸法φDs(mm):8●寸法f(mm):5.8●寸法L2(mm):35●寸法h(mm):7●部品:締付けねじ・ CSTB-2.2S/スパナ・ T-7F●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト SRACR1212H06●外径倣い切削加工●ポジ/スクリューオン式タンガロイ TACバイト SRACR1212H06の特徴●寸法(h):12●寸法(b):12●寸法(L2):12●寸法(h1):12●寸法(f):12.4●使用インサート:RC□T0602M0●部品:締付けねじ・ CSTB-2.5/スパナ・ T-8F●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト SRACR2525M06●外径倣い切削加工●ポジ/スクリューオン式タンガロイ TACバイト SRACR2525M06の特徴●寸法(h):25●寸法(b):25●寸法(L2):12●寸法(h1):25●寸法(f):25.4●使用インサート:RC□T0602M0●部品:締付けねじ・ CSTB-2.5/スパナ・ T-8F●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S50U-PDUNR15●内径・ 倣い切削加工●ネガ/レバーロック式●鋼シャンクタンガロイ TACバイト S50U-PDUNR15の特徴●最小加工径φDm:63●寸法(φDs):50●寸法(f):35●寸法(L2):65●寸法(h):47●寸法(b):47.5●寸法(α):8°●基準コーナrε:0.8●使用インサート:DN□□1504□□●部品:締付けねじ・ LCS4/スパナ・ P-3/レバー・ LCL4/敷金・ LSD42BR/L/スプリング・ LSP4※勝手つきインサートの場合、右勝手のホルダには左勝手(L)のインサートを、左勝手のホルダには右勝手(R)のインサートを使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S20Q-PDUNL11●内径・ 倣い切削加工●ネガ/レバーロック式●鋼シャンクタンガロイ TACバイト S20Q-PDUNL11の特徴●最小加工径φDm:25●寸法(φDs):20●寸法(f):13●寸法(L2):35●寸法(h):18●寸法(b):19●寸法(α):14°●基準コーナrε:0.8●使用インサート:DN□□1104□□●部品:締付けねじ・ LCS22A/スパナ・ P-2F/レバー・ LCL33NL※勝手つきインサートの場合、右勝手のホルダには左勝手(L)のインサートを、左勝手のホルダには右勝手(R)のインサートを使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト S20Q-PDUNR11●内径・ 倣い切削加工●ネガ/レバーロック式●鋼シャンクタンガロイ TACバイト S20Q-PDUNR11の特徴●最小加工径φDm:25●寸法(φDs):20●寸法(f):13●寸法(L2):35●寸法(h):18●寸法(b):19●寸法(α):14°●基準コーナrε:0.8●使用インサート:DN□□1104□□●部品:締付けねじ・ LCS22A/スパナ・ P-2F/レバー・ LCL33NL※勝手つきインサートの場合、右勝手のホルダには左勝手(L)のインサートを、左勝手のホルダには右勝手(R)のインサートを使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト STCL1616-27●外径溝入れ加工●STC形バイトタンガロイ TACバイト STCL1616-27の特徴●コーナ数:4●使用部品:ねじR・ SR16-212-01397L/ねじL・ SR16-212-01397/スパナ・ T-2010/5●インサート:TCS27-****●寸法(h1):16●寸法(b):16●寸法(h):16●寸法(f):14.5●寸法(p):6●寸法(L2):24●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 端面溝入れ加工用ブレード ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 端面溝入れ加工用ブレード ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード

■仕様 端面溝入れ加工用ブレード ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード

■仕様 TACバイト丸...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TACバイト丸...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TACバイト丸...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様TACバイト角JTDJ2CL1616X11...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様外径加工用M形シリーズマルチクランプバイトアプローチ角95°使用インサートネガ80°六角形仕様サイズ172 x 36 x 44 mm重量753.000G原産国非公開MWLNL2525M08...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 TAC工具部品　スパナ　(フラッグタイプ) ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

■仕様 TAC工具部品　スパナ　(ドライバータイプ) ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

■仕様 TAC工具部品　ピン ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ部品･オプション

■仕様 外径溝入れ加工用ブレード ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード

■仕様 外径溝入れ加工用ブレード ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ用ブレード
