1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

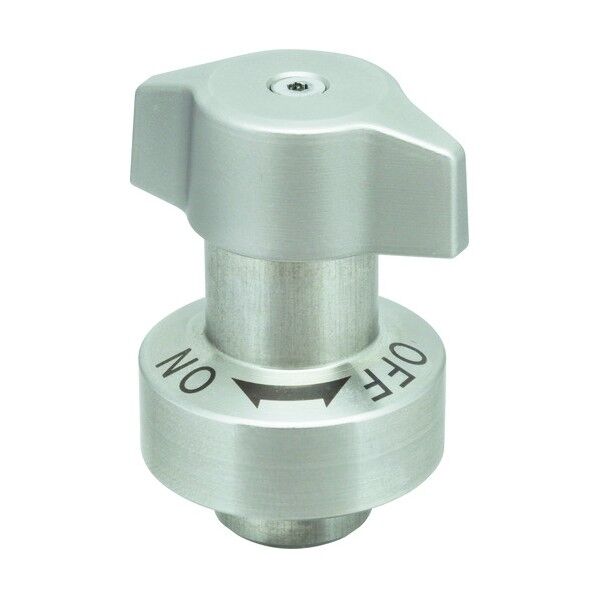

■特徴 内蔵バネによるクランプのため、常にクランプが一定です。 横押しタイプでレバーによりクランプ・アンクランプされます。 アプローチストロークが大きく取れます。 レバーを120度回転することでクランプが完了します。 レバー回転方向は、右・左の2種類です。 常にレバーを回しきるクランプ操作となり、作業者によるクランプのバラつきがありません。 長さの違うシャフトに変更することで、アプローチストロークを変更することができます。（別売） ■仕様 リーチクランプ ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 加工物の位置決めに便利です。 尖端に付いている鋼球が平坦になっています。 平らな加工物や傾斜面でもワークを確実にクランプします。 面で受けることでワークが軟質な場合や、締付け力がかかる場合、角度のある場合に使用出来ます。 ■用途 クランプ作業に。 ■仕様 AFタイプ 焼入：HRC32～38° 仕上げ：黒染 鋼球材質：SUJ2（焼入：HRC62°） ■注意点 先端の鋼球の向きを確認して下さい。 平坦な加工物に使用して下さい。 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 送りネジの回転数からワークの移動距離をカウンター数字で表示する位置測定製品です。 デジタル表示で、簡単に読み取りできます。 位置表示５桁の製品も４桁表示製品と同サイズを実現しました。 ■仕様 5桁表示 右回転 水平取り付け 5桁(00000～99999)表示 ■付属品 両面テープ付スポンジマット１枚 ■材質 ポリアミド（６ナイロン）ガラス入り ■注意点 急加速及び急停止の使用は避けてください。 シャフト径φ１４mm以下では使用しないでください。 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. 位置決め部品

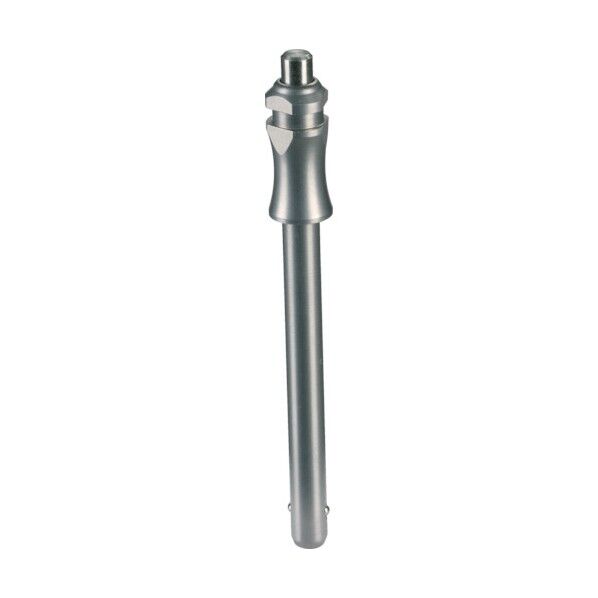

■特徴 部品や加工品をスピーディに固定、ロック、交換、位置決めします。 耐食性があります。 指をかけやすい凹み部をもったコンパクトな形状です。 高張力で硬化処理した材料なので、強度や耐摩耗性が高いです。 保持ケーブルEH22400.0970(150mm)/22400.0974(250mm)の取付が可能です(別売)。 ■用途 調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。 頻繁に着脱を繰り返す個所に。 ■仕様 セルフロック機能 ロック解除機能付 ストレートタイプ 使用最高温度：250℃ 高強度 ■材質 ピン部：ステンレス鋼 1.4542（SUS630相当） 表面処理：析出硬化処理 バネ：ステンレス鋼 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

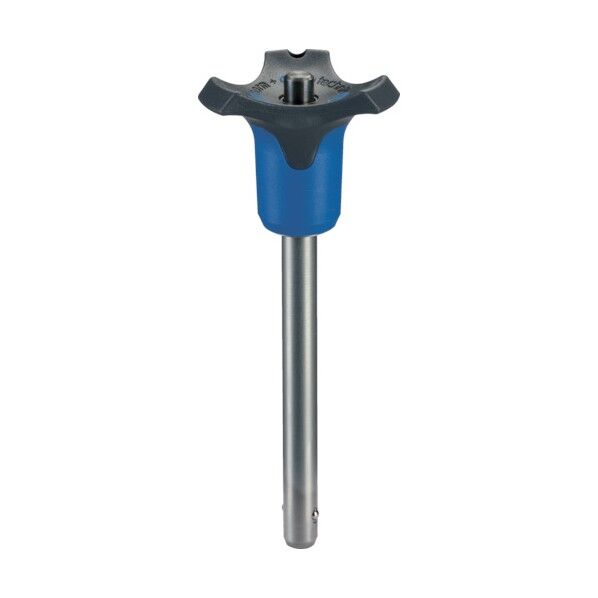

■特徴 部品や加工品をスピーディに固定、ロック、交換、位置調整します。 頻繁に着脱を繰り返す個所に最適です。 ステンレス鋼（1.4542）に硬化処理を施し高い強度と耐摩耗性を実現しました。 耐食性があります。 扱いやすい形状のグリップで色を選べます。 不用意なロック解除を防ぐグリップの形状です。 保持ケーブル（EH22400.別売り）用の取付穴が付いています。 ■用途 調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。 ■仕様 セルフロック機能 ロック解除機能付 使用温度範囲：-30～+80℃ カラーグリップ付 高強度 ■材質 ピン部：ステンレス鋼 1.4542（SUS630相当）、析出硬化処理（マーキング有）●グリップ部：PA6●バネ：ステンレス鋼 グリップ部：PA6 バネ：ステンレス鋼 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 部品や加工品をスピーディに固定、ロック、交換、位置調整します。 頻繁に着脱を繰り返す個所に最適です。 ステンレス鋼（1.4542）に硬化処理を施し高い強度と耐摩耗性を実現しました。 耐食性があります。 扱いやすい形状のグリップで色を選べます。 不用意なロック解除を防ぐグリップの形状です。 保持ケーブル（EH22400.別売り）用の取付穴が付いています。 ■用途 調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。 ■仕様 セルフロック機能 ロック解除機能付 使用温度範囲：-30～+80℃ カラーグリップ付 高強度 ■材質 ピン部：ステンレス鋼 1.4542（SUS630相当）、析出硬化処理（マーキング有）●グリップ部：PA6●バネ：ステンレス鋼 グリップ部：PA6 バネ：ステンレス鋼 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 部品や加工品をスピーディに固定、ロック、交換、位置調整します。 頻繁に着脱を繰り返す個所に最適です。 ステンレス鋼（1.4542）に硬化処理を施し高い強度と耐摩耗性を実現しました。 耐食性があります。 扱いやすい形状のグリップで色を選べます。 不用意なロック解除を防ぐグリップの形状です。 保持ケーブル（EH22400.別売り）用の取付穴が付いています。 ■用途 調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。 ■仕様 セルフロック機能 ロック解除機能付 使用温度範囲：-30～+80℃ カラーグリップ付 高強度 ■材質 ピン部：ステンレス鋼 1.4542（SUS630相当）、析出硬化処理（マーキング有）●グリップ部：PA6●バネ：ステンレス鋼 グリップ部：PA6 バネ：ステンレス鋼 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 インデックス穴用ボルトでノブなしです。 ネジ部の根元は逃げてあるので完全にねじ込めます。 ■用途 インデックス、スライド機構等のロック、位置決めに。 ■仕様 分解不可能 ロック・ナットは別売り ■材質 本体: スティール、黒染 ロック・ピン：スティール、焼入れ ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 インデックス穴用ボルトです。 ■用途 インデックス、スライド機構等のロック、位置決めに。 ■仕様 レバー付 樹脂製キャップなし ロック、ナットは別売り ■材質 本体: 快削鋼、黒染 ロック・ピン：スティール、焼入れ レバー部: 快削鋼、黒染 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 ヘッド付ボール反転防止機能付のセッティングスクリューです。 可動ボールの平面部が常にワークとの面接触を保ちます。 ■用途 ワークの面に対して垂直でない場合でも固定・締付・サポートなどに。 ■材質 ボール: 軸受鋼、焼入れ ねじ：熱処理鋼、1200±100N／mm2 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

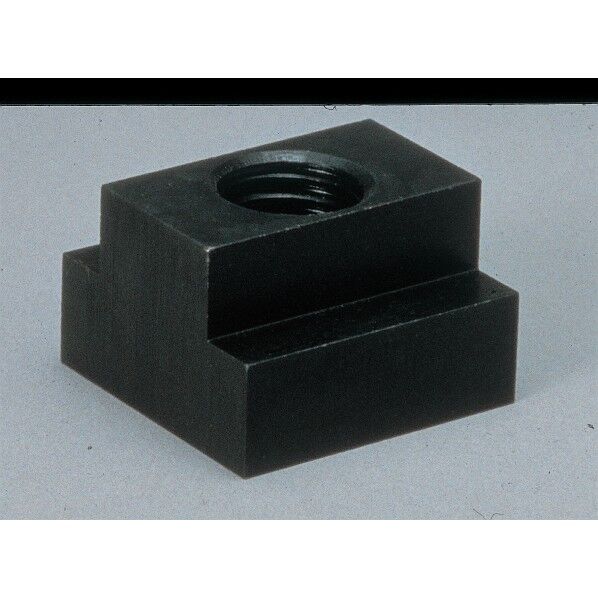

エスコ(esco) M 8/呼16 Tスロットナット(スプリング付) EA637FP-83 1個●材質…本体:焼入鋼 バネ:ステンレス ●硬度…HRC22～30 ●T溝用 ●適合ねじ…M8 ●A…15.7mm ●E…25mm ●F…15.5mm ●K…9mm ●適合T溝…16 エスコ(esco) M 8/呼16 Tスロットナット(スプリング付) EA637FP-83 1個の特徴 エスコ(esco) M 8/呼16 Tスロットナット(スプリング付) EA637FP-83 1個の仕様重量66gEA637FP83...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

エスコ(esco) M16/呼18 Tスロットナット(スプリング付) EA637FP-161 1個●材質…本体:焼入鋼 バネ:ステンレス ●硬度…HRC22～30 ●T溝用 ●適合ねじ…M16 ●A…17.7mm ●E…28mm ●F…17.5mm ●K…10mm ●適合T溝…18 エスコ(esco) M16/呼18 Tスロットナット(スプリング付) EA637FP-161 1個の特徴 エスコ(esco) M16/呼18 Tスロットナット(スプリング付) EA637FP-161 1個の仕様重量70gEA637FP161...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

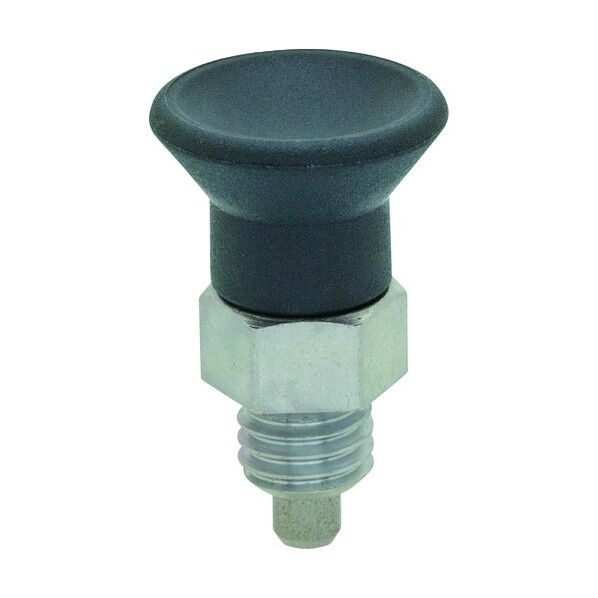

■仕様 インデックスプランジャー ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■仕様 インデックスプランジャー ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■仕様 インデックスプランジャー ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 加工中のワークの振動を抑制します。 ワークのリブや舌状の部分などをクランプでき、鋳物などの一次加工の際にもワークを変形させずにクランプできます。 大型ワークの重切削に適しています。 下側口金は固定です。 23320.0012、23320.0016は、クランプ・ネジを締めるとワークが固定され、同時にシリンダー本体の上下方向が固定されます ■用途 ワークを治具に3点で固定した後に、ビビり振動が起きやすい個所を特にクランプし保持するために使用。 ■仕様 本体底部のM12を使ってフローティング・クランプを治具のベースプレートに固定する(レンチは二面幅46mm)。 ストッパー(赤色のカバー)の縦方向と回転方向の位置を調整し、3個のセット・ビスで固定する(六角レンチは二面幅2.5mm)。 上方向には十分な余裕をもって固定すること(ワークの寸法公差があるので)。 取り扱いクランプの手順：フローティング・クランプの口金部分全体を押し下げる。 口金部分を回してワークを挟む位置に持ってくる(ストッパーの位置をあらかじめ調整しておく)。 手を離すと下側の口金が小さなバネ力でワークに接触する。 六角ナット(二面幅18mm)を締める(最小トルク15Nm、最大トルク30Nm)。 この際にワークがクランプされると同時に、口金部分全体が上下方向に固定される。 クランプの解除はこの逆の手順。 標準口金付 ■付属品 上側口金：23320.0060 ■材質 ハウジング：アルミニウム、赤色酸化皮膜処理本体焼入れ鋼 本体：焼入れ鋼、窒化処理、マンガン・リン酸塩処理、研磨 口金：焼入れ鋼、窒化処理、マンガン・リン酸塩処理 ■注意点 備考機能を保証するために、底部のネジ穴 はM12 x10のボルトなどを使って、常に塞いでおく必要があります。 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

ナベヤ クランピングスクリュー SCS-M5-12-R 1点特徴SCSM512R...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 ネジタップを切らずにマイナスドライバー1本で瞬時に作業可能です。 水通し穴の出入り口を止めることができます。 取り外しもドライバーで簡単にできます。 Oリングとスプリングワッシャーの併用です。 高水圧でも水漏れの心配がありません。 ■仕様 外形16mm ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. その他金型用部品

■仕様 キャプトクランピングユニット ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■用途 平板用。 ■仕様 A-1用 ■注意点 加工材質＆板厚を要確認 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. その他金型用部品

■特徴 部品や加工品をスピーディに固定、ロック、交換、位置決めします。 頻繁に着脱を繰り返す箇所に最適です。 耐食性があります。 使い易いグリップです。 本製品はボールロックピンとは異なりロック機構は付いていません。 ■用途 頻繁に着脱を繰り返す箇所に最適です。 ■仕様 穴の公差はH11 使用温度範囲：-30～80℃ 保持ケーブルEH22400.の取付可能 ■材質 ピン部：ステンレス鋼 1.4305（SUS303相当） グリップ部：ポリアミド6(PA6) バネ：ステンレス鋼 ■注意点 ボールの背後にバネが入っているタイプとは異なり、ボールはロックされません。引っ張るとピンは抜けます。 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 部品や加工品をスピーディに固定、ロック、交換、位置決めします。 頻繁に着脱を繰り返す箇所に最適です。 耐食性があります。 使い易いグリップです。 本製品はボールロックピンとは異なりロック機構は付いていません。 ■用途 頻繁に着脱を繰り返す箇所に最適です。 ■仕様 穴の公差はH11 使用温度範囲：-30～80℃ 保持ケーブルEH22400.の取付可能 ■材質 ピン部：ステンレス鋼 1.4305（SUS303相当） グリップ部：ポリアミド6(PA6) バネ：ステンレス鋼 ■注意点 ボールの背後にバネが入っているタイプとは異なり、ボールはロックされません。引っ張るとピンは抜けます。 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 本製品はボールロックピンとソケットピンを確実に固定する為の受けとして使用します。 h9公差のカラー部外周によりセンター位置決めが確実に行えます。 部品への取付が簡単で確実です。 様々な材質の部品や、厚みの薄い部品にも取付可能です。 耐食性、耐摩耗性に優れています。 どちら側からもピンの差込が可能です。 ■用途 ボールロックピンＥＨ２２３４０／２２３５０／２２３７０／２２３８０・ソケットピンＥＨ２２４００用です。 ■材質 ステンレス鋼 1.4305（SUS303相当） ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 部品や加工品をスピーディに固定、ロック、交換、位置決めします。 頻繁に着脱を繰り返す個所に最適です。 ピンの材質はSUS303相当です。 耐食性があります。 指をかけやすい凹み部をもったコンパクトな形状です。 保持ケーブル（EH22400.0970/0974別売り）の取付が可能です。他の取付方法はお問合せ下さい。 ■用途 調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。 ■仕様 セルフロック機能 ロック解除機能付 ストレートタイプ 穴の公差はＨ１１ 使用最高温度：250℃ ■材質 ピン部：ステンレス鋼 1.4305（SUS303相当） バネ：ステンレス鋼 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 部品や加工品をスピーディに固定、ロック、交換、位置決めします。 頻繁に着脱を繰り返す箇所に最適です。 耐食性があります。 扱いやすい形状のグリップです。 保持ケーブル（EH22400.別売り）用の取付穴が付いています。 ボタンを押すことによりボールのロックが解除され、離すとロックします。 ■用途 調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。 部品や加工品をスピーディに固定、ロック、交換、位置決めし、頻繁に着脱を繰り返す箇所に。 ■仕様 セルフロック機能 穴の公差はＨ１１ 使用温度範囲：-30～150℃ T型グリップ付 ■材質 ピン部：ステンレス鋼 1.4305（SUS303相当）●グリップ部：アルミニウム、黒（RAL9005相当）●バネ：ステンレス鋼●押しボタン：ステンレス鋼、黒 グリップ部：アルミニウム（RAL9005相当） バネ：ステンレス鋼 押しボタン：ステンレス鋼 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 インナーフェンダー、アンダーカバー、バンパーライナーなどの、外装部品の固定に使用されるメネジの役目をするグロメットです。 ■仕様 台座サイズ:13×13mm 脚長:8mm 脚幅:8.8mm 入数:10 参考純正品番:90189-06010（トヨタ） ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 DIN787 Tボルトです。 Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。 ■用途 Ｔ溝に使うボルトとして。 ■材質 熱処理鋼、黒、鍛造、T溝ガイド部フライス加工 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

●材質…焼入鋼 ●適合ねじ…M10 ●D1サイズ…10.5mm ●Dサイズ…21mm ●Hサイズ…4.0mm ●耐荷重…26kN（最大） ●傾き許容角度…±3° ●より安定した締付けに。 ●EA637GSシリーズと重ねてご使用下さい。 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

●材質…焼入鋼 ●適合ねじ…M48 ●D1サイズ…50mm ●Dサイズ…92mm ●Hサイズ…21mm ●耐荷重…714kN（最大） ●傾き許容角度…±3° ●より安定した締付けに。 ●EA637GSシリーズと重ねてご使用下さい。 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

●材質…焼入鋼 ●適合ねじ…M10 ●D1サイズ…12mm ●Dサイズ…21mm ●Hサイズ…4.2mm ●耐荷重…26kN（最大） ●傾き許容角度…±3° ●より安定した締付けに。 ●EA637GRシリーズと重ねてご使用下さい。 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

●メーカー…イマオコーポレーション ●型番…BSR6X10 ●本体材質…SCM435、処理:黒染め ●ボール材質…SUJ2 ●形状…全球タイプ ●Bサイズ…M6 ●Aサイズ…10.9mm ●ボール径…4mm ●入数…1個入り ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

●メーカー…イマオコーポレーション ●型番…BCF6X40 ●本体材質…SCM435、処理:黒染め ●ボール材質…SUJ2 ●形状…半球タイプ ●Eサイズ…M6 ●Aサイズ…40mm ●Bサイズ…10mm ●ボール径…4mm ●入数…1個入り ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

●メーカー…イマオコーポレーション ●型番…BCF16X60 ●本体材質…SCM435、処理:黒染め ●ボール材質…SUJ2 ●形状…半球タイプ ●Eサイズ…M16 ●Aサイズ…60mm ●Bサイズ…24mm ●ボール径…12mm ●入数…1個入り ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

●メーカー…イマオコーポレーション ●型番…BCR12X50 ●本体材質…SCM435、処理:黒染め ●ボール材質…SUJ2 ●形状…全球タイプ ●Eサイズ…M12 ●Aサイズ…52mm ●Bサイズ…18mm ●ボール径…8.7mm ●入数…1個入り ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

●メーカー…イマオコーポレーション ●型番…BCR16X90 ●本体材質…SCM435、処理:黒染め ●ボール材質…SUJ2 ●形状…全球タイプ ●Eサイズ…M16 ●Aサイズ…93mm ●Bサイズ…24mm ●ボール径…12mm ●入数…1個入り ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

●メーカー…イマオコーポレーション ●型番…BSF16X50 ●本体材質…スチール(SCM45)、処理:黒染め ●ボール材質…スチール(SUJ2) ●形状…半球タイプ ●入数…1個入り ●Aサイズ…50mm ●Bサイズ…M16 ●ボール径…12mm ●入数…1個入り ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

●メーカー…イマオコーポレーション ●型番…ZN12 ●本体材質…スチール、処理:黒染め ●センターピン材質…ナイロン樹脂 ●用途…軽荷重用 ●入数…1個入り ●Aサイズ…M12 ●Bサイズ…6mm ●Cサイズ…28mm ●Dサイズ…4mm ●圧力最小～最大…5～27N ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

●メーカー…イマオコーポレーション ●型番…PW24 ●材質…スチール(S45C) ●適用プランジャー…M24用 ●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

●メーカー…イマオコーポレーション ●型番…BST3A ●本体材質…スチール、処理:黒染め ●ボール材質…スチール ●用途…軽荷重用 ●Aサイズ…M3 ●Bサイズ…1.5mm ●Cサイズ…9mm ●Dサイズ…0.5mm ●圧力最小～最大…1.5～3N ●入数…1個入り ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー
