■特徴 セーフティマーク付圧力計です。 ■用途 圧縮空気の圧力を目視管理に ■仕様 流体温度(℃)：5～60℃ ...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

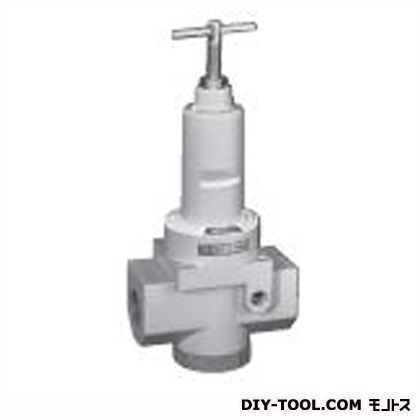

CKD レギュレータ 幅×奥行×高さ:67×110×250mm 2215-8C●機能説明●○アジャスティングスクリュウ●2次側圧力を調整するアジャスティングスクリュウは、時計方向にまわすと圧力が高くなります。●○リリーフ弁●2次側圧力が設定圧力より高くなったとき、バルブステムとダイヤフラム部が離れ、リリーフ弁より圧縮空気を大気へ逃がし、●2次側設定圧力が異常に高くなるのを防止します。●○ダイヤフラム●調圧スプリングの力とダイヤフラム下部にかかる力(2次側圧力)のバランスを保持し、バルブシステムを開閉することにより、●正確かつ安定した設定圧力を2次側へ供給します。●また大型レギュレータ2215は、ピストンによって調圧スプリングとのバランスをとっています。●○バルブシステム●1次側の圧縮空気をダイヤフラムと調圧スプリングのバランスがくずれたとき、必要量だけ2次側へ供給します。●大口径のバルブを採用していますので、流量特性が優れています。●○ゲージポート●ゲージポートを中央部よりOUT側に近い位置に設定していますので、2次側圧力を正確に測定します。●ゲージポートは2ヶ所あります。●RoHS●JIS規格【注意・ 使用条件】●※画像は2215シリーズ商品画像です。CKD レギュレータ 幅×奥行×高さ:67×110×250mm 2215-8Cの特徴●使用流体:圧縮空気●最高使用圧力:2.06MPa●保証耐圧力:3.09MPa●流体温度(周囲温度):5～65度●設定圧力範囲:0.07～0.83MPa●リリーフ:リリーフ機構付●接続口径:Rc1●材質:亜鉛合金ダイカスト(ボディ・ カバー・ ボトムプラグ)、亜鉛合金ダイガスト・ ニトリルゴム(ダイヤフラム組付)、黄銅・ 水素化ニトリルゴム(バルブ組付)、フッ素ゴム(0ロング)、ステンレス鋼(ボトムスプリング)、ニトリルゴム(Oリング)●重量:2.5kgCKD レギュレータ 幅×奥行×高さ:67×110×250mm 2215-8Cの仕様 サイズ幅×奥行×高さ:67×110×250mm22158C...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

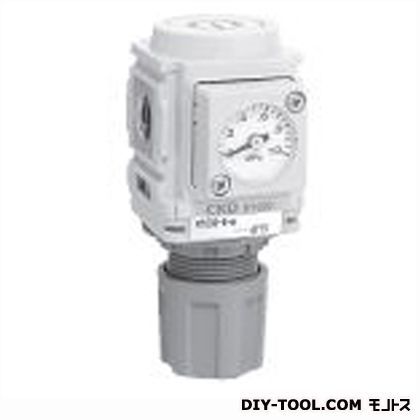

CKD レギュレータ白色シリーズ 奥行×高さ:40×93mm R1000-8-W●各機器の主要寸法をコンパクトに統一したモジュール設計。●機能性・ 操作性・ 保全性・ 安全性など全てにおいてハイパフォーマンスを追及した本格モジュールです。●ボディにアルミ材、カバーに樹脂を採用。軽量タイプで強度も兼ね備えています。●用途・ 目的に合わせて、クリーンエア、オイルレスエア等を供給できます。●用途に合った組合せが可能。●独自の化学繊維構造により目つまりが大幅に解消。●前面にムダなスペースがいらないすっきりデザイン。●圧力計埋込み形でコンパクト。●RoHS●JIS規格【注意・ 使用条件】●注意●※使用温度範囲は表示付圧力スイッチPPD組付"R1"デジタル圧力センサPPX添付時●"R2"は、使用温度範囲が5～50度となります。●R-1000-Wの標準タイプにはブランクプラグがつきます。●※画像はR1000シリーズ商品画像です。CKD レギュレータ白色シリーズ 奥行×高さ:40×93mm R1000-8-Wの特徴●使用流体:圧縮空気●最高使用圧力:1.0MPa●保証耐圧力:1.5MPa●使用温度範囲:5～60度●設定圧力範囲:0.05～0.85MPa●リリーフ:リリーフ機構付●接続口径:Rc1/4(3/8はアダプタ使用)●標準装備品:圧力計、パネルマウント用ナット●材質:ABS樹脂(プレートカバー)、ポリアミド樹脂・ 鋼(ボディ)、ポリアセタール樹脂ニトリルゴム(ダイヤフラム組立)、ポリアミド樹脂(カバー)、ポリアセタール樹脂(ノブ)、黄銅・ 水素化ニトリルゴム(バルブ組立)、PBT樹脂・ ニトリルゴム・ ポリアセタール樹脂・ ポリカーボネート樹脂・ 黄銅・ 銅(圧力計組立)、PBT樹脂・ ニトリルゴム・ 銅(ブランクプラグ組立)、ポリアセタール樹脂(ボトムプラグ)●重量:0.16kgCKD レギュレータ白色シリーズ 奥行×高さ:40×93mm R1000-8-Wの仕様 サイズ奥行×高さ:40×93mmR10008W...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

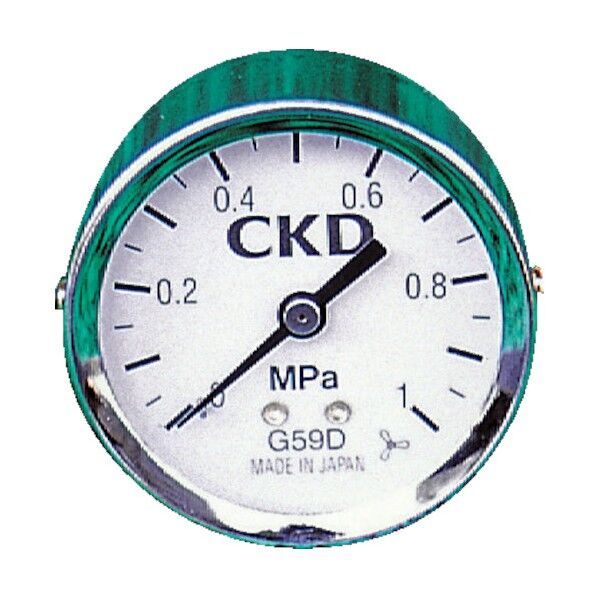

■特徴 経年変化のないガラス製レンズによりクリアに表示確認ができます。 ■仕様 DT形(背面ねじ株部 4角) 使用圧力：0～1MPa 使用流体：空気...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

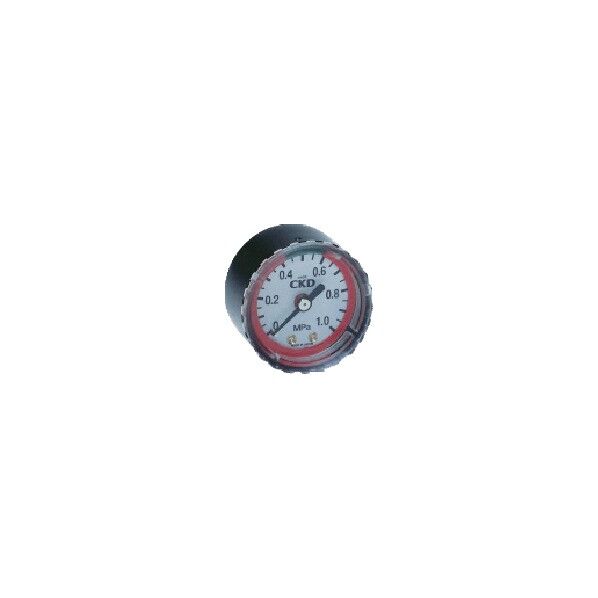

■特徴 セーフティマーク付圧力計です。 緑と赤のカラーゾーン表示により、目視管理が容易です。 ■用途 圧縮空気の圧力を目視管理に。 ■仕様 流体温度：5～60℃ 接続口径：R1/8 外径：42.5mm 精度：フルスケール±3% 表示部径：Φ42.5 ...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

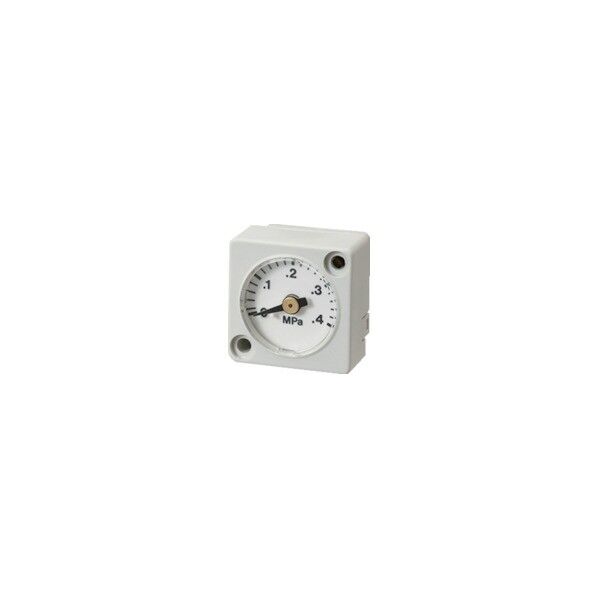

■特徴 機器内蔵用に最適な薄形でコンパクト設計です。 フィルタレギュレータ・レギュレータ（2000～8000シリーズ）、圧力スイッチ（P4000-W）に最適です。 FRLユニット2000～8000シリーズに標準装備しています。 ■用途 圧縮空気圧力の目視管理用に。 ■仕様 流体温度、周囲温度：5～60℃ 接続方法：Oリングシール、ねじ止め 外形：□27 精度：フルスケール±3% 表示部径：Φ20 ■材質 ハウジング：PBT樹脂 レンズ：ポリカーボネート樹脂 ...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

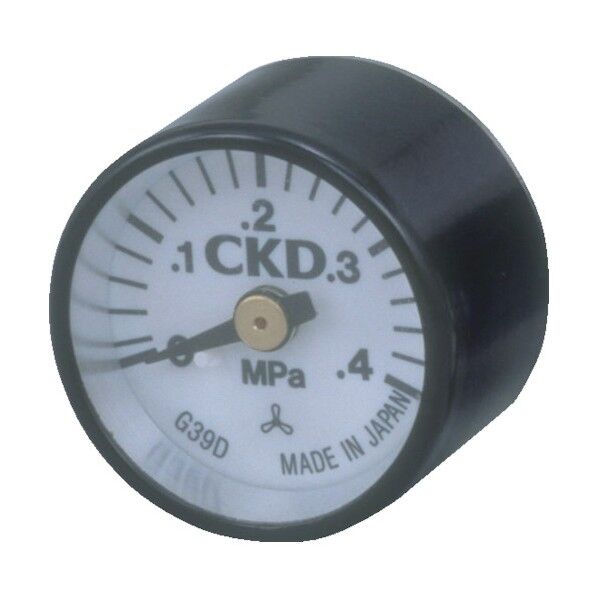

■特徴 超小型圧力計です。 ■用途 圧縮空気の圧力を目視管理に。 ■仕様 流体温度：5～60℃ 接続口径：R1/8 外径：27mm 精度：フルスケール±3% 表示部径：Φ26 ...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

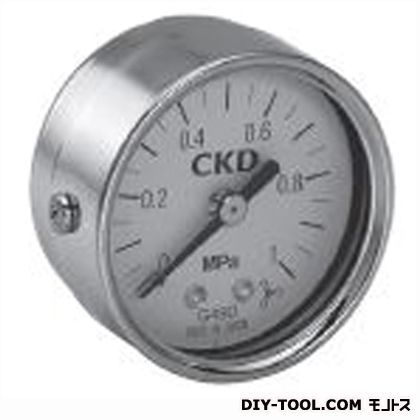

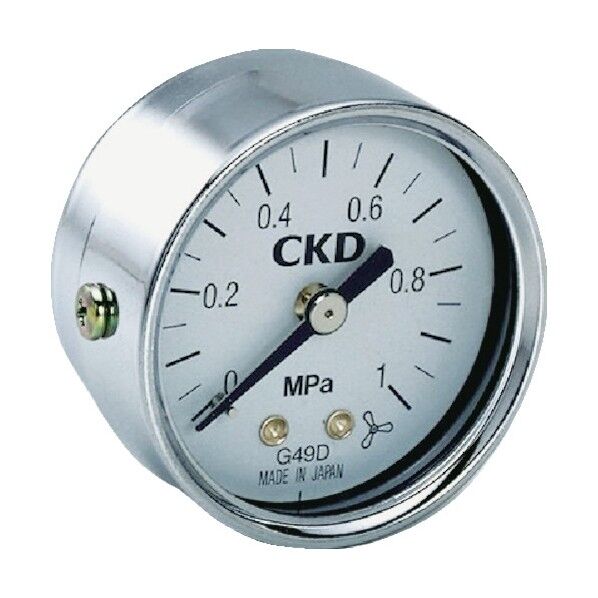

CKD 汎用圧力計 幅×奥行×高さ:43.5×40.5×43.5mm G49D-6-P10●注意●表示精度保障温度は20±15度です。●RoHS●JIS規格CKD 汎用圧力計 幅×奥行×高さ:43.5×40.5×43.5mm G49D-6-P10の特徴●使用流体:圧縮空気●流体温度:5～60度●周囲温度:5～60度●精度:フルスケール±3%(5～35度において)●形状:DT形(背面ねじ、株部4角)●表示部径:φ42●圧力レンジ:0～1.0MPa●接続口径:R1/8●材質:黄銅(株・ ブルドン管)、鋼板+クロムメッキ(ハウジング)、ガラス(レンズ)●重量:86gCKD 汎用圧力計 幅×奥行×高さ:43.5×40.5×43.5mm G49D-6-P10の仕様 サイズ幅×奥行×高さ:43.5×40.5×43.5mmG49D6P10...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

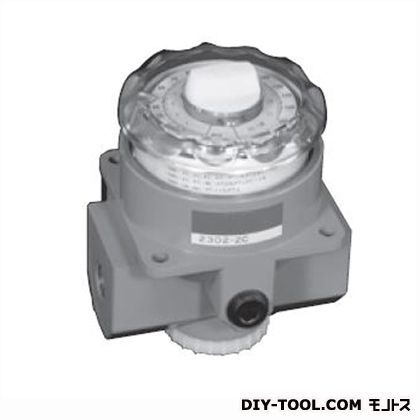

CKD ダイヤルエアレギュレタ 幅×奥行×高さ:67.5×81×99mm 2302-3C●圧力調整が容易なダイアル式。●大流量の制御も可能。●内部構造の機能説明●○アジャスティングノブ●アジャスティングノブを時計方向にまわすことにより0.05～1.08MPaの圧力を随時に設定できます。●また2次側圧力を設定圧力以上にセットできないようにストッパを設けています。●○アッパーピストン●パイロットバルブから供給されたパイロット信号によりアッパーピストンと調圧スプリングで、パイロット圧力を調整します。●○パイロットバルブ●アジャスティングノブをまわすことによりパイロットバルブの位置が変わり、パイロット圧力を設定します。●○ボトムピストン●パイロット圧力と2次側圧力とのバランスにより、バルブシステムを開閉します。●2次側圧力が設定圧力より高くなると、リリーフ弁が開き大気へ逃がします。●○バルブシステム●1次側の圧縮空気をパイロット圧力と2次側圧力のバランスがくずれたとき、必要量だけ2次側へ供給します。●大口径のバルブを採用していますので流量特性が優れています。●○ゲージポート●圧力目盛板が付いていますので、ラフな圧力設定をする場合は圧力計がいりません。●また正確な設置圧力を必要とするときには、ゲージポートに圧力計をとりつけてください。●RoHS●JIS規格【注意・ 使用条件】●注意●1次側圧力は設定圧力よりも0.1MPa以上高くしてください。●ダイアル目盛は目安です。正確な2次側圧力は圧力計で確認してください。●※画像は2302-2Cです。CKD ダイヤルエアレギュレタ 幅×奥行×高さ:67.5×81×99mm 2302-3Cの特徴●使用流体:圧縮空気●最高使用圧力:2.06MPa●保証耐圧力:3.09MPa●流体温度(周囲温度):5～65度●設定圧力範囲:0.05～1.08MPa●リリーフ:リリーフ機構付●接続口径:Rc3/8●コンスタントブリード量:3L/minANR(空気消費量)●材質:亜鉛合金ダイカスト(ボディ)、ポリカーボネート樹脂(アジャスティングノブ)、フッ素ゴム(Oリング)、亜鉛合金ダイカスト・ 黄銅・ 他(ボンネット組付)、ニトリルゴム(Oリング)、ポリアセタール樹脂(ボトムピストン・ ボトムプラグ)、黄銅・ ポリアセタール樹脂・ 水素化ニトリルゴム(メインバルブ組付)●重量:1kgCKD ダイヤルエアレギュレタ 幅×奥行×高さ:67.5×81×99mm 2302-3Cの仕様 サイズ幅×奥行×高さ:67.5×81×99mm23023C...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

CKD リバースレギュレータ白色シリーズ 幅×奥行×高さ:76×40×93mm R1100-8-W●各機器の主要寸法をコンパクトに統一したモジュール設計。●機能性・ 操作性・ 保全性・ 安全性など全てにおいてハイパフォーマンスを追及した本格モジュールです。●ボディにアルミ材、カバーに樹脂を採用。軽量タイプで強度も兼ね備えています。●用途・ 目的に合わせて、クリーンエア、オイルレスエア等を供給できます。●用途に合った組合せが可能。●独自の化学繊維構造により目つまりが大幅に解消。●前面にムダなスペースがいらないすっきりデザイン。●逆流機能内蔵、二次側圧力を一次側へ。●RoHS●JIS規格【注意・ 使用条件】●注意●※使用温度範囲は表示付圧力スイッチPPD組付"R1"デジタル圧力センサPPX添付時●"R2"は、使用温度範囲が5～50度となります。●※1次側圧力が、2次側圧力よりも0.05MPa以上高くなる様にしてください。●※画像はR1100シリーズ商品画像です。CKD リバースレギュレータ白色シリーズ 幅×奥行×高さ:76×40×93mm R1100-8-Wの特徴●使用流体:圧縮空気●最高使用圧力:1.0MPa●保証耐圧力:1.5MPa●使用温度範囲:5～60度●設定圧力範囲:0.05～0.85MPa●リリーフ:リリーフ機構付●接続口径:Rc1/4(3/8はアダプタ使用)●標準装備品:圧力計、パネルマウント用ナット●材質:ABS樹脂(プレートカバー)、ポリアミド樹脂・ 鋼(ボディ)、ポリアセタール樹脂ニトリルゴム(ダイヤフラム組立)、ポリアミド樹脂(カバー)、ポリアセタール樹脂(ノブ、ボトムプラグ)、黄銅・ 水素化ニトリルゴム(バルブ組立)、PBT樹脂・ ニトリルゴム・ ポリアセタール樹脂・ ポリカーボネート樹脂・ 黄銅・ 銅(圧力計組立)、PBT樹脂・ ニトリルゴム・ ステンレス鋼線・ 鋼(チェック弁総組立)●重量:0.16kgCKD リバースレギュレータ白色シリーズ 幅×奥行×高さ:76×40×93mm R1100-8-Wの仕様 サイズ幅×奥行×高さ:76×40×93mmR11008W...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

CKD ダイアルエアレギュレータ 幅×奥行×高さ:67.5×81×99mm 2302-2C●圧縮調整が容易なダイヤル付。●大流量の制御も可能。●機能説明●○アジャスティングノブ●アジャスティングノブを時計方向にまわすことにより0.05～1.08MPaの圧力を随時に設定できます。●また2次側圧力を設定圧力以上にセットできないようにストッパを設けています。●○アッパーピストン●パイロットバルブから供給されたパイロット信号によりアッパーピストンと調圧スプリングで、パイロット圧力を調整します。●○パイロットバルブ●アジャスティングノブをまわすことによりパイロットバルブの位置が変わり、パイロット圧力を設定します。●○ボトムピストン●パイロット圧力と2次側圧力とのバランスによりバルブシステムを開閉します。●2次側圧力が設定圧力より高くなるとリリーフ弁が開き大気へ逃がします。●○バルブシステム●1次側の圧縮空気をパイロット圧力と2次側圧力のバランスがくずれたとき、必要量だけ2次側へ供給します。●大口径のバルブを採用していますので流量特性が優れています。●○ゲージポート●圧力目盛り板が付いていますので、ラフな圧力設定をする場合は圧力計がいりません。●また正確な設定圧力を必要とするときには、ゲージポートに圧力計をとりつけてください。●RoHS●JIS規格【注意・ 使用条件】●注意●1次側圧力は、設定圧力よりも0.1MPa以上高くしてください。●ダイヤルの目盛りは目安です。正確な2次圧力は圧力計で確認してください。●ダイヤルの目盛り間隔は製品ごとで異なる場合があります。CKD ダイアルエアレギュレータ 幅×奥行×高さ:67.5×81×99mm 2302-2Cの特徴●使用流体:圧縮空気●最高使用圧力:2.06MPa●保証耐圧力:3.09MPa●流体温度(周囲温度):5～65度●設定圧力範囲:0.05～1.08MPa●リリーフ:リリーフ機構付●接続口径:Rc1/4●コンスタントブリード量:3L/minANR(空気消費量)●材質:亜鉛合金ダイカスト(ボディ)、ポリカーボネート樹脂(アジャスティングノブ)、フッ素ゴム(Oリング)、亜鉛合金ダイカスト・ 黄銅・ 他(ボンネット組付)、ニトリルゴム(Oリング)、ポリアセタール樹脂(ボトムピストン・ ボトムプラグ)、黄銅・ ポリアセタール樹脂・ 水素化ニトリルゴム(メインバルブ組付)●重量:1kgCKD ダイアルエアレギュレータ 幅×奥行×高さ:67.5×81×99mm 2302-2Cの仕様 サイズ幅×奥行×高さ:67.5×81×99mm23022C...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

■特徴 機器内蔵用に最適な薄形でコンパクト設計です。 フィルタレギュレータ・レギュレータ（2000～8000シリーズ）、圧力スイッチ（P4000-W）に最適です。 FRLユニット2000～8000シリーズに標準装備しています。 ■用途 圧縮空気圧力の目視管理用に。 ■仕様 流体温度、周囲温度：5～60℃ 接続方法：Oリングシール、ねじ止め 縦×横×高さ：27×27×15.5mm 精度：フルスケール±3% 表示部径：Φ20 ■材質 ハウジング：PBT樹脂 レンズ：ポリカーボネート樹脂 ...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

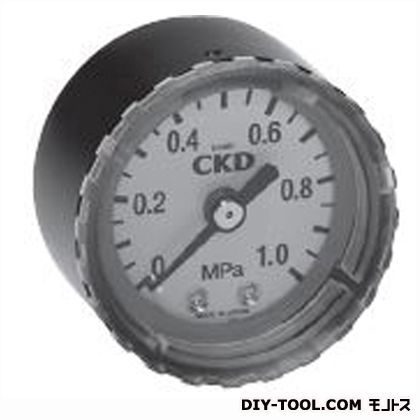

CKD セフティマーク付圧力計 幅×奥行×高さ:42.5×44×42.5mm G40D-6-P10●緑と赤のカラーゾーン表示により、目視管理が容易。●透明ケースをはずしレッドゾーンの穴に針金をさしてレッドゾーンを移動させます。●調整後、必ず透明ケースを組み込んでから空気圧か加圧してください。●RoHS●JIS規格【注意・ 使用条件】●※画像はG40Dの商品画像です。CKD セフティマーク付圧力計 幅×奥行×高さ:42.5×44×42.5mm G40D-6-P10の特徴●使用流体:圧縮空気●フルスケール:1.0MPa●セフティマーク設定範囲:0.15～1.0MPa●最大設定幅:0.45MPa●周囲温度:5～60度●流体温度:5～60度●接続口径:R1/8●精度:フルスケール±3%(5～35度において)●材質:黄銅(ブルドン管・ 株)、鋼板+塗装(ハウジング)、ポリアミド樹脂(レンズ)、PBT樹脂(マーク部)●重量:85gCKD セフティマーク付圧力計 幅×奥行×高さ:42.5×44×42.5mm G40D-6-P10の仕様 サイズ幅×奥行×高さ:42.5×44×42.5mmG40D6P10...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

CKD 圧力計 幅×奥行×高さ:43.5×40.5×43.5mm G49D-6-P04●RoHS●JIS規格【注意・ 使用条件】●注意●表示精度保障温度は20±15度です。CKD 圧力計 幅×奥行×高さ:43.5×40.5×43.5mm G49D-6-P04の特徴●使用流体:圧縮空気●流体温度:5～60度●周囲温度:5～60度●精度:フルスケール±3%(5～35度において)●形状:DT形(背面ねじ、株部4角)●表示部径:φ42●圧力レンジ:0～0.4MPa●接続口径:R1/8●材質:黄銅(ブルドン管・ 株)、鋼板+クロムメッキ(ハウジング)、ガラス(レンズ)●重量:86gCKD 圧力計 幅×奥行×高さ:43.5×40.5×43.5mm G49D-6-P04の仕様 サイズ幅×奥行×高さ:43.5×40.5×43.5mmG49D6P04...

1. 水廻り部材･配管･空圧油圧機器
2. 空圧機器・油圧機器
3. 調質機器･調圧機器
4. 圧力計･表示計

G41D8P10...
