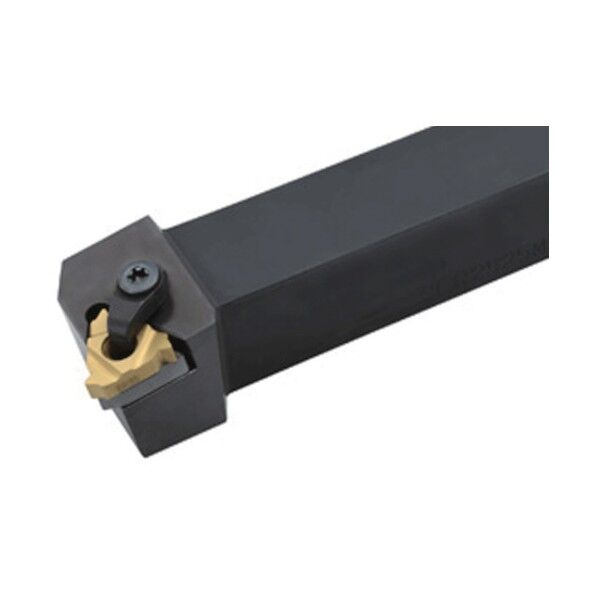

■特徴 押え金とインサート穴入口の独自の組合せにより、インサートは強固に、高精度に保持されます。 ■用途 外径加工用ホルダ。 ■仕様 クランプオン式外径ねじ切りバイト スクリューオン兼用式 ■セット内容 CER/L 用のインサート押え金とボルトはセットになっています。 CER/L 用の敷金には、これをシャンクに固定するねじがセットされています。 ■注意点 CER/L 用の標準敷金は、左右勝手共用となっています。勝手によって表または裏をお使いください。 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ 鋼シャンク ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ 鋼シャンク ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ 鋼シャンク ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様外径加工用P形シリーズ レバークランプ仕様仕様サイズ36 x 151 x 33 mm重量403.000G原産国非公開PTGNL2020...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ 鋼シャンク ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ 鋼シャンク ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ 鋼シャンク ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ 鋼シャンク ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ 鋼シャンク ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A12H-SCLCR06-D140●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A12H-SCLCR06-D140の特徴●寸法θ(mm):0°●最小加工径φDm(mm):14●φDs(mm):12●f(mm):7●L2(mm):24●h(mm):11●α:-8°●基準コーナrε:0.4●使用インサート:CC○○0602●推奨トルク(Nm):1.2●部品:締付けねじ・ CSTB-2.5S、スパナ・ T-8F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ 鋼シャンク ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A05F-SCLCR03-D060●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A05F-SCLCR03-D060の特徴●寸法θ(mm):0°●最小加工径φDm(mm):6●φDs(mm):5●f(mm):3●L2(mm):9●h(mm):4.8●α:-13°●基準コーナrε:0.2●使用インサート:CC○○03X1●推奨トルク(Nm):0.6●部品:締付けねじ・ CSTA-1.6、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A12M-SCLCR06-D160●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A12M-SCLCR06-D160の特徴●寸法θ(mm):0°●最小加工径φDm(mm):16●φDs(mm):12●f(mm):9●L2(mm):24●h(mm):11●α:-7°●基準コーナrε:0.4●使用インサート:CC○○0602●推奨トルク(Nm):1.2●部品:締付けねじ・ CSTB-2.5S、スパナ・ T-8F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A07G-SCLCR04-D080●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A07G-SCLCR04-D080の特徴●寸法θ(mm):0°●最小加工径φDm(mm):8●φDs(mm):7●f(mm):4●L2(mm):12●h(mm):6.75●α:-11°●基準コーナrε:0.2●使用インサート:CC○○04T1●推奨トルク(Nm):0.6●部品:締付けねじ・ CSTB-2、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ 鋼シャンク ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ 鋼シャンク ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A06G-SCLCR04-D070●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A06G-SCLCR04-D070の特徴●寸法θ(mm):0°●最小加工径φDm(mm):7●φDs(mm):6●f(mm):3.5●L2(mm):11●h(mm):5.75●α:-13°●基準コーナrε:0.2●使用インサート:CC○○04T1●推奨トルク(Nm):0.6●部品:締付けねじ・ CSTB-2、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A04F-SCLCR03-D050●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A04F-SCLCR03-D050の特徴●寸法θ(mm):0°●最小加工径φDm(mm):5●φDs(mm):4●f(mm):2.5●L2(mm):8●h(mm):3.8●α:-15°●基準コーナrε:0.2●使用インサート:CC○○03X1●推奨トルク(Nm):0.6●部品:締付けねじ・ CSTA-1.6、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A07G-SCLCL04-D080●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A07G-SCLCL04-D080の特徴●寸法θ(mm):0°●最小加工径φDm(mm):8●φDs(mm):7●f(mm):4●L2(mm):12●h(mm):6.75●α:-11°●基準コーナrε:0.2●使用インサート:CC○○04T1●推奨トルク(Nm):0.6●部品:締付けねじ・ CSTB-2、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト PTGNL2525M4●外径切削加工●ネガ/レバーロック式タンガロイ TACバイト PTGNL2525M4の特徴●寸法(h):25●寸法(b):25●寸法(L2):28●寸法(h1):25●寸法(f):32●寸法(f2):24●基準コーナrε:0.8●使用インサート:TN□□2204□□●部品:敷金・ LST42/スプリングピン・ LSP4/レバー・ LCL4/締付けねじ・ LCS4/スパナ・ P-3●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A10F-SCLCR06-D120●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A10F-SCLCR06-D120の特徴●寸法θ(mm):0°●最小加工径φDm(mm):12●φDs(mm):10●f(mm):6●L2(mm):20●h(mm):9●α:-10°●基準コーナrε:0.4●使用インサート:CC○○0602●推奨トルク(Nm):1.2●部品:締付けねじ・ CSTB-2.5S、スパナ・ T-8F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A12M-SCLCL06-D160●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A12M-SCLCL06-D160の特徴●寸法θ(mm):0°●最小加工径φDm(mm):16●φDs(mm):12●f(mm):9●L2(mm):24●h(mm):11●α:-7°●基準コーナrε:0.4●使用インサート:CC○○0602●推奨トルク(Nm):1.2●部品:締付けねじ・ CSTB-2.5S、スパナ・ T-8F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A16Q-SCLCL09-D200●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A16Q-SCLCL09-D200の特徴●寸法θ(mm):0°●最小加工径φDm(mm):20●φDs(mm):16●f(mm):11●L2(mm):32●h(mm):15●α:-9°●基準コーナrε:0.8●使用インサート:CC○○09T3●推奨トルク(Nm):3.0●部品:締付けねじ・ CSTB-4S、スパナ・ T-15F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A16K-SCLCR09-D180●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A16K-SCLCR09-D180の特徴●寸法θ(mm):0°●最小加工径φDm(mm):18●φDs(mm):16●f(mm):9●L2(mm):32●h(mm):15●α:-9°●基準コーナrε:0.8●使用インサート:CC○○09T3●推奨トルク(Nm):3.0●部品:締付けねじ・ CSTB-4S、スパナ・ T-15F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A05F-SCLCL03-D060●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A05F-SCLCL03-D060の特徴●寸法θ(mm):0°●最小加工径φDm(mm):6●φDs(mm):5●f(mm):3●L2(mm):9●h(mm):4.8●α:-13°●基準コーナrε:0.2●使用インサート:CC○○03X1●推奨トルク(Nm):0.6●部品:締付けねじ・ CSTA-1.6、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A16K-SCLCR09-D200●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A16K-SCLCR09-D200の特徴●寸法θ(mm):0°●最小加工径φDm(mm):20●φDs(mm):16●f(mm):11●L2(mm):32●h(mm):15●α:-9°●基準コーナrε:0.8●使用インサート:CC○○09T3●推奨トルク(Nm):3.0●部品:締付けねじ・ CSTB-4S、スパナ・ T-15F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A16Q-SCLCR09-D200●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A16Q-SCLCR09-D200の特徴●寸法θ(mm):0°●最小加工径φDm(mm):20●φDs(mm):16●f(mm):11●L2(mm):32●h(mm):15●α:-9°●基準コーナrε:0.8●使用インサート:CC○○09T3●推奨トルク(Nm):3.0●部品:締付けねじ・ CSTB-4S、スパナ・ T-15F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A04F-SCLCL03-D050●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A04F-SCLCL03-D050の特徴●寸法θ(mm):0°●最小加工径φDm(mm):5●φDs(mm):4●f(mm):2.5●L2(mm):8●h(mm):3.8●α:-15°●基準コーナrε:0.2●使用インサート:CC○○03X1●推奨トルク(Nm):0.6●部品:締付けねじ・ CSTA-1.6、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A06G-SCLCL04-D070●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A06G-SCLCL04-D070の特徴●寸法θ(mm):0°●最小加工径φDm(mm):7●φDs(mm):6●f(mm):3.5●L2(mm):11●h(mm):5.75●α:-13°●基準コーナrε:0.2●使用インサート:CC○○04T1●推奨トルク(Nm):0.6●部品:締付けねじ・ CSTB-2、スパナ・ T-6F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

タンガロイ TACバイト A12H-SCLCR06-D160●内径、端面切削加工●鋼シャンク●クーラントスルー付き●ポジ/スクリューオン式タンガロイ TACバイト A12H-SCLCR06-D160の特徴●寸法θ(mm):0°●最小加工径φDm(mm):16●φDs(mm):12●f(mm):9●L2(mm):24●h(mm):11●α:-7°●基準コーナrε:0.4●使用インサート:CC○○0602●推奨トルク(Nm):1.2●部品:締付けねじ・ CSTB-2.5S、スパナ・ T-8F※勝手付きインサートの場合、右勝手のホルダ(SCLCR□□-)には左勝手のインサート(L)を、左勝手のホルダ(SCLCL□□-)には右勝手のインサート(R)を使用します。●本図は右勝手(R)を示す。...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様外径加工用P形シリーズ レバークランプ仕様仕様サイズ34 x 153 x 36 mm重量405.000G原産国非公開PTGNR2020...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

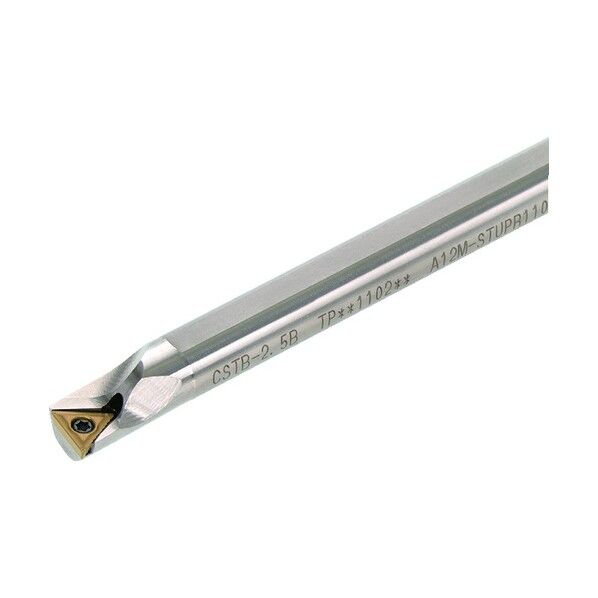

特徴■仕様内径加工用StreamJetBarシリーズ鋼シャンクねじ止め仕様仕様重量140.000G原産国非公開A12MSTUPR1102D140...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ　超硬シャンク　ねじ止め仕様 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様内径加工用StreamJetBarシリーズ鋼シャンクねじ止め仕様仕様重量46.000G原産国非公開A08HSEXPR04D055...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様内径加工用StreamJetBarシリーズ鋼シャンクねじ止め仕様仕様重量83.000G原産国非公開A10KSTUPR1102D120...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様内径加工用StreamJetBarシリーズ鋼シャンクねじ止め仕様仕様重量47.000G原産国非公開A08HSEXPL04D055...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

特徴■仕様内径加工用StreamJetBarシリーズ鋼シャンクねじ止め仕様仕様重量136.000G原産国非公開A12MSTUPL1102D140...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■特徴 押え金とインサート穴入口の独自の組合せにより、インサートは強固に、高精度に保持されます。 ■用途 内径加工用ホルダ。 ■仕様 スクリューオン式 ■セット内容 インサート押え金とボルトはセットになっています。 敷金にはこれをシャンクに固定するねじがセットされています。 ■注意点 標準敷金は左右勝手共用となっています。勝手によって表または裏をお使いください。 右勝手のホルダ(CNR...)には右勝手のインサート(**IR...)を、左勝手のホルダ(CNL...)には左勝手のインサート(**IL...)をご使用ください。 ...

1. 切削工具･研磨材
2. チップ・ホルダ
3. ホルダ
4. ホルダ本体

■仕様 内径加工用StreamJetBarシリーズ　超硬シャンク　ねじ止め仕様 ...
