■特徴 インデックスプランジャー用の高さ調整カラーです。 ■仕様 内径(d):10、高さ(L):2、外径(D):12、重量(g):0.5、適用インデックスプランジャー:IP-1-10,IP-2-10 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 ネジの中にバネが内蔵されており、バネの力でピンが出たり入ったりします。 治具の割り出し･位置決め･押し出しにご利用いただけます。 ネジ径はM3～M24まで揃えておりますので、必要なサイズを選定して下さい。 ■仕様 ねじ仕様(M):M3X0.5、寸法(L):12、寸法(d):1、寸法(l):1、寸法(S):0.7、寸法(F):0.4、荷重(min/max)(N):2.0/4.0、重量(g):0.4 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 レバーを180°回転させる事でセンターピンが引っ込んだ状態になり、ロックが利きます。 治具の割り出し、位置決めなどにご利用いただけます。 ■仕様 寸法(d):6、寸法(l):10、ねじ仕様(M):M16XP1.5、寸法(L):30 寸法(R):42、寸法(H):56、寸法(d1):16、重量(g):61.3、備考:ロックナット不含 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 ネジの中にバネが内蔵されており、バネの力でボールが出たり入ったりします。 治具の割り出し･位置決め･押し出しにご利用いただけます。 ネジ径はM3～M24まで揃えておりますので、必要なサイズを選定して下さい。 ■仕様 ねじ仕様(M):M3XP0.5、寸法(L):7、寸法(l):0.5、寸法(S):1.5、寸法(F):0.4、荷重(min/max)(N):3.0/4.5、重量(g):0.3 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 両サイドにボールを内蔵したタイプのプランジャーです。 両サイドに均一荷重の必要な位置決めとしてご利用いただけます。 ■仕様 寸法(D):2.5、寸法(D1)(+0.05):2.52、寸法(S):2、寸法(L):5.3、寸法(l):0.65、荷重(min/max)(N):1.3/2.5、重量(g):0.1 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 プレス金型用部品として、オイルブレー力一･ノックアウト･ポジショナー等にご使用できます。 ネジ部には緩み止め加工(アロック)がしてあります。 ■仕様 ねじ仕様(M):M16XP2.0、寸法(d):8、寸法(l):10、寸法(L):35、寸法(L1):50、寸法(d1):13、寸法(F):5、荷重(min/max)(N):9.8/49.0、重量(g):50、適用レンチ品番:PW-16 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 ノブを引く事でセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンターピンは元の位置に戻ります。 治具の割り出し、位置決めなどにご利用いただけます。 ノブを引き、90°回す事でセンターピンが引っ込んだ状態でロックされます。 ノブを元の位置に戻せばロックが解除され、センターピンは元の位置に戻ります。 ■仕様 寸法(d):6、寸法(l):6、寸法(S):25、寸法(H):45、ねじ仕様(M):M12XP1.5、寸法(L):10 寸法(l1):5、寸法(F):17、荷重(min/max)(N):10/22、重量(g):34、備考:ロックナット不含 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 ピンとバネを一体化し、プランジャーを最もシンプルにしたタイプです。 ■仕様 寸法(d):2.2、寸法(L):7.8、寸法(l):16、寸法(l1):12、寸法(l2):10.5、寸法(l1)(N):2.2、寸法(l2)(N):3、バネ定数(N/mm):0.53、重量(g):0.13 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■仕様 材質:S45C、ねじ仕様(M):M10XP1.0、寸法(F):17、寸法(H1):5、重量(g):6 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 ネジの中にバネが内蔵されており、バネの力でボールが出たり入ったりします。 治具の割り出し･位置決め･押し出しにご利用いただけます。 ネジ部には緩み止め加工(アロック)がしてあります。 ■仕様 ねじ仕様(M):M4XP0.7、寸法(L):9、寸法(l):0.8、寸法(S):2.5、寸法(F):2、荷重(min/max)(N):2.9/7.8、重量(g):0.9、適合ボールボタン品番:BB-4 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 ピンとバネを一体化し、プランジャーを最もシンプルにしたタイプです。 ■仕様 寸法(d):2.2、寸法(L):7.8、寸法(l):16、寸法(l1):12、寸法(l2):10.5、寸法(l1)(N):2.2、寸法(l2)(N):3、バネ定数(N/mm):0.53、重量(g):0.23 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 ショートストロークプランジャー･ロングストロークプランジャー用のプランジャーレンチです。 ■仕様 寸法(d1):4.5、寸法(d2):1、寸法(d3):2.7、寸法(H):24、寸法(h):1.5、寸法(L):38、寸法®:20、寸法(S):6、寸法(G):3、重量(g):10、適用プランジャー:SP-5-S,SP-5-H ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 穴径に応じて圧入をして使用するタイプのプランジャーです。 省スペースでの割り出し･位置決めが可能になります。 ■仕様 適用ボールボタン:BB-6、寸法(D)(+0.1):4、寸法(d):4.6、寸法(L):5、寸法(l):0.8、寸法(l1):0.9、寸法(S):3、荷重(min/max)(N):2.5/6.0、重量(g):0.35 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 側面からの位置決め可能なプランジャーです。 ■仕様 ボールタイプ:ステンレス 寸法(D):8、寸法(H):25、寸法(S):3、寸法(l):0.9、寸法(d):7、寸法(h):6、寸法(h1):3.6、荷重(min/max)(N):2.5/6.5、重量(g):8.7適合ボールボタン品番:BB-6 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 ネジの中にバネが内蔵されており、バネの力でピンが出たり入ったりします。 治具の割り出し･位置決め･押し出しにご利用いただけます。 ネジ径はM3～M24まで揃えておりますので、必要なサイズを選定して下さい。 ■仕様 ねじ仕様(M):M4XP0.7、寸法(L):9、寸法(d):1.8、寸法(l):1.5、寸法(F):0.6、荷重(min/max)(N):4.5/12.5、重量(g):0.6 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

■特徴 リングを引く事でセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンターピンは元の位置に戻ります。 治具の割り出し、位置決めなどにご利用いただけます。 ■仕様 ねじ仕様(M):M6XP1.0、寸法(d):4、寸法(l):4、寸法(S):14、寸法(H):34.5 寸法(L):12、寸法(l1):4.5、荷重(min/max)(N):3/12、重量(g):3.5、備考:ロックナット不含 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー

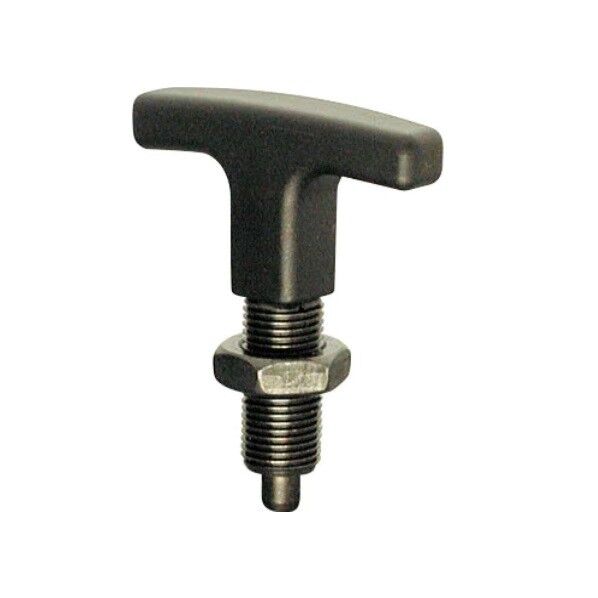

■特徴 ノブ部にティーハンドルを接着したタイプのインデックスプランジャーです。 ■仕様 ねじ仕様(M):M20XP1.5、寸法(d):10、寸法(l):10、寸法(D):67、寸法(D1):16 寸法(H):92、寸法(L):41、寸法(l1):37、寸法(l2):9.4、寸法(F):30、荷重(min/max)(N):36.3/61.7、重量(g):190 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. プランジャー
