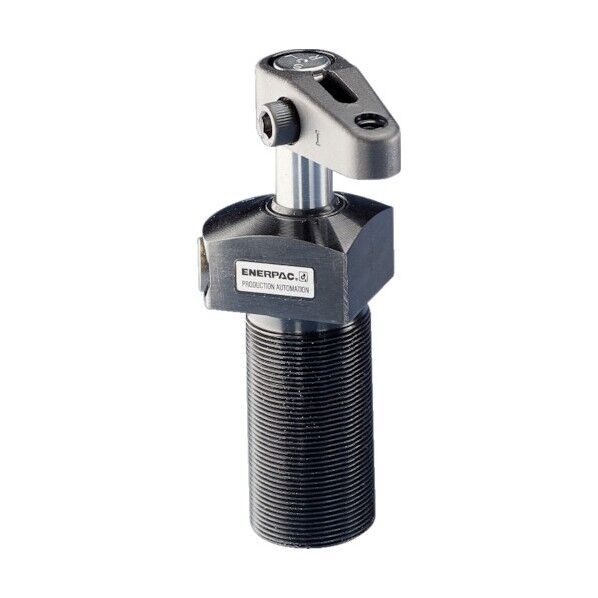

■特徴 ボディーねじタイプ（スレット式）のスイングクランプは、外部配管ポートGねじ仕様です。 9・20・35kNタイプには、外力からの内部機構を保護するアームキックアウト機構が装備されています。 クランプアームは別売りオプションで、標準長さのアームとロングアームを用意しました。 アーム固定用のスナップリングはシリンダーに付属されます。 ■用途 自動車部品のワーククランプの自動化。 金型のクランプの自動化。 熱処理装置の容器蓋の開閉クランプ。 ■仕様 最高使用圧力：35.0MPa クランプ力：18.8kN 全ストローク：28.0mm 旋回ストローク：14.0mm 垂直ストローク：14.0mm 必要油量：クランプ側 20.0cm［［の３乗］］、アンクランプ側 42.58cm［［の３乗］］ 標準アーム時最大許容流量：2.5L/min 別売標準クランプアーム品番：CAS-202 別売ロングクランプアーム品番：CAL-202 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 ボディーねじタイプ（スレット式）のスイングクランプは、外部配管ポートGねじ仕様です。 9・20・35kNタイプには、外力からの内部機構を保護するアームキックアウト機構が装備されています。 クランプアームは別売りオプションで、標準長さのアームとロングアームを用意しました。 アーム固定用のスナップリングはシリンダーに付属されます。 単動型で多量の切削油を浴びる場合には、エアベントを外しエアチューブなどを使用し切削油外に配管してください。 ■用途 自動車部品のワーククランプの自動化。 金型のクランプの自動化。 熱処理装置の容器蓋の開閉クランプ。 ■仕様 最高使用圧力：35.0MPa クランプ力：17.3kN 全ストローク：28.0mm 旋回ストローク：14.0mm 垂直ストローク：14.0mm 必要油量：クランプ側 20.05cm［［の３乗］］ 標準アーム時最大許容流量：2.5L/min 別売標準クランプアーム品番：CAS-202 別売ロングクランプアーム品番：CAL-202 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

■特徴 下部フランジタイプのスイングクランプは、外部配管ポートGねじとマニホールド接続が可能なOリングポートを備えています。 9・20・35kNタイプには、外力からの内部機構を保護するアームキックアウト機構が装備されています。 クランプアームは別売りオプションで、標準長さのアームとロングアームを用意しました。 アーム固定用のスナップリングはシリンダーに付属されます。 単動型で多量の切削油を浴びる場合には、エアベントを外しエアチューブなどを使用し切削油外に配管してください。 ■用途 自動車部品のワーククランプの自動化。 金型のクランプの自動化。 熱処理装置の容器蓋の開閉クランプ。 ■仕様 最高使用圧力：35.0MPa クランプ力：17.3kN 全ストローク：28.0mm 旋回ストローク：14.0mm 垂直ストローク：14.0mm 必要油量：クランプ側 20.05cm［［の３乗］］ 標準アーム時最大許容流量：2.5L/min 別売標準クランプアーム品番：CAS-202 別売ロングクランプアーム品番：CAL-202 ...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 金型用部品･位置決め部品
4. クランピング治具

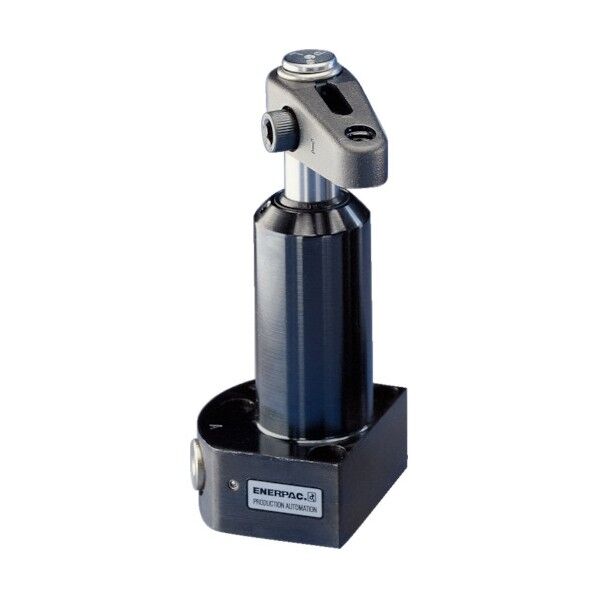

■特徴 下部フランジタイプのスイングクランプは、外部配管ポートGねじとマニホールド接続が可能なOリングポートを備えています。 9・20・35kNタイプには、外力からの内部機構を保護するアームキックアウト機構が装備されています。 クランプアームは別売りオプションで、標準長さのアームとロングアームを用意しました。 アーム固定用のスナップリングはシリンダーに付属されます。 ■用途 自動車部品のワーククランプの自動化。 金型のクランプの自動化。 熱処理装置の容器蓋の開閉クランプ。 ■仕様 最高使用圧力：35.0MPa クランプ力：18.8kN 全ストローク：28.0mm 旋回ストローク：14.0mm 垂直ストローク：14.0mm 必要油量：クランプ側 20.0cm［［の３乗］］、アンクランプ側 42.58cm［［の３乗］］ 標準アーム時最大許容流量：2.5L/min 別売標準クランプアーム品番：CAS-202 別売ロングクランプアーム品番：CAL-202 ...
