■特徴 なめらかな摺動と高耐久性を実現しました。 強化クランプレバーの採用により固定保持力もアップし、レバーの位置方向セット自在です。 ■仕様 ラック＆ピニオン式 最小目盛読取:0.1mm ■材質 ステージ本体：アルミ合金製 表面処理：梨地黒アルマイト ...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴なめらかな摺動と高耐久性を実現しました。強化クランプレバーの採用により固定保持力もアップし、レバーの位置方向セット自在です。■仕様ラック＆ピニオン式最小目盛読取:0.1mm仕様重量657g入数1点XJK140...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴手動でなめらかに360°回転するステージです。逆さまに取り付けても使用可能です。■仕様回転式最小目盛読取:２°■材質ステージ本体：アルミ合金製表面処理：梨地黒アルマイトKTS40...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴ロングステージはアルミ製で軽量、スリム、長ストロークのステージです。表面からはM2のねじで、裏面からはM3のねじで両方向から取り付けが可能です。■仕様ラック＆ピニオン式最小目盛読取:0.1mm■材質ステージ本体：アルミ合金製表面処理：梨地黒アルマイト仕様重量237g入数1点XLSR100...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴なめらかな摺動と高耐久性を実現しました。強化クランプレバーの採用により固定保持力もアップし、レバーの位置方向セット自在です。■仕様ラック＆ピニオン式最小目盛読取:0.1mm■材質ステージ本体：アルミ合金製表面処理：梨地黒アルマイト仕様重量350g入数1点XYJK40...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴シーソーのように傾斜し、任意の位置でクランプレバーにより固定できます。傾斜ステージは±20°の簡易式ステージです。■仕様傾斜式■材質ステージ本体：アルミ合金製表面処理：梨地黒アルマイト仕様重量317g入数1点AIC60...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴ハンドル1回転の移動量をそれぞれ2mm、5mm、10mmから使用用途に合わせて選択できる画期的な送りねじ式ステージです。視覚的に見やすい中心振り分け式カラー目盛りを採用しています。目盛りとクランプレバーの左右組み換えが自在な構造です。■仕様ねじ式目盛最小読取：0.1mm■材質ステージ本体：アルミ合金製表面処理：梨地黒アルマイト仕様重量257g入数1点ZTSC702...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

ミラック光学 あおり旋回ステージ RC-60 1台【特長】●支柱締め付けブロック式、シンプルな支柱式、支柱屈折機構式など、用途に合わせた使い分けができます。ハンドルを同一方向に揃え、操作性が向上しました。一軸･二軸･三軸の摺動機構と支柱固定部の組み合わせにより、空中での位置決め操作のアレンジが多彩です。●強力固定で安定感/支柱締め付けブロック式は、締め付けハンドルによる強力固定で安定感があります。また、十字方向にあくφ16穴の両方に支柱の差し込みが可能です。●オプションで機能アップ/別売の専用CCDカメラアダプター(SP-A)を上段X軸に取り付けることで、CCDカメラ･レンズを垂直方向にセットアップできます。【仕様】●ステージ面(mm):30× 50●移動量(mm):± 17●ハンドル一回転 移動量(mm):Y軸; 4.2/X軸･Z軸 ;18 ●移動精度(μm):真直度/20、運動時平行度/20●耐荷重N(kgf):14.7(1.5)●目盛 最小読取(mm):0.1●材質:ステージ本体;アルミ合金製/表面処理;梨地黒アルマイト【注意事項】●X軸のストッパーはシングルクランプ付きです。Y軸･Z軸のストッパーはダブルクランプ付きです。特徴仕様重量0.5kgRC60...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴 【特長】 ●支柱締め付けブロック式、シンプルな支柱式、支柱屈折機構式など、用途に合わせた使い分けができます。 ハンドルを同一方向に揃え、操作性が向上しました。 一軸･二軸･三軸の摺動機構と支柱固定部の組み合わせにより、空中での位置決め操作のアレンジが多彩です。 ●強力固定で安定感/支柱締め付けブロック式は、締め付けハンドルによる強力固定で安定感があります。 また、十字方向にあくφ16穴の両方に支柱の差し込みが可能です。 ●オプションで機能アップ/別売の専用CCDカメラアダプター(SP-A)を上段X軸に取り付けることで、CCDカメラ･レンズを垂直方向にセットアップできます。 【仕様】 ●ステージ面(mm):30× 50 ●移動量(mm):± 17 ●ハンドル一回転 移動量(mm):Z軸; 18 ●移動精度(μm):真直度/30、運動時平行度/30 ●耐荷重N(kgf):14.7(1.5) ●目盛 最小読取(mm):0.1 ●材質:ステージ本体;アルミ合金製/表面処理;梨地黒アルマイト 【注意事項】 ●X軸のストッパーはシングルクランプ付きです。 Y軸･Z軸のストッパーはダブルクランプ付きです。 仕様 重量 0.08kg 入数 1台 FRXY...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴 【特長】 ●表と裏が異なる形状のステージ面や、目盛板･クランプレバーの前後左右の組み替え、一軸で二方向(XY)摺動など、柔軟性と操作性を併せ持つステージです。 左右対称に並べて、両手両側でXY操作をする用途にも大変便利です。 ●2つのリバーシブル設計/目盛板やクランプレバーは、アリ溝の両割り機構により使い勝手に応じて左右取り付け交換が可能なリバーシブル仕様。 (勝手違いタイプの自作が簡単･自在) ●表裏両面使用可能/ステージ面は表と裏で異なるネジの大きさ、配列を有し、用途に応じて両面使い分けができるリバーシブル仕様。 (シングルハンドルで二方向摺動) 【仕様】 ●ステージ面(mm):60 × 60 ●移動量(mm):±12 ●ハンドル一回転 移動量(mm):X軸18/Y軸4.2 ●移動精度(μm):真直度/30、運動時平行度/30 ●耐荷重N(kgf):39.2(4) ●目盛 最小読取(mm):0.1 ●材質:ステージ本体;アルミ合金製/表面処理;梨地黒アルマイト 仕様 重量 0.2kg 入数 1台 XTSC1202...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴 【特長】 ●メイン可動部を球状にすることで従来品にはない作動を実現しました。 ユニークな発想から生まれた最大180°屈折･360°回転の、位置決め角度が自由自在なステージです。 ●RC-60とXJK-60の組み合わせ例アリ溝式ステージと組み合わせれば、直進摺動にあおり旋回機能を付加し、どのような態勢からでも位置決めが可能です。 ※セットネジを緩めれば目盛環が回転し、基準となる0位置を任意に設定することもできます。 【仕様】 ●ステージ面(mm):25× 26 ●移動量(°):180°屈折･360°回転･旋回自在 ●耐荷重N(kgf):39.2(4) ●目盛 最小読取(mm):0.5 ●材質:ステージ本体;アルミ合金製/表面処理;梨地黒アルマイト 仕様 重量 0.39kg 入数 1台 XYR60...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

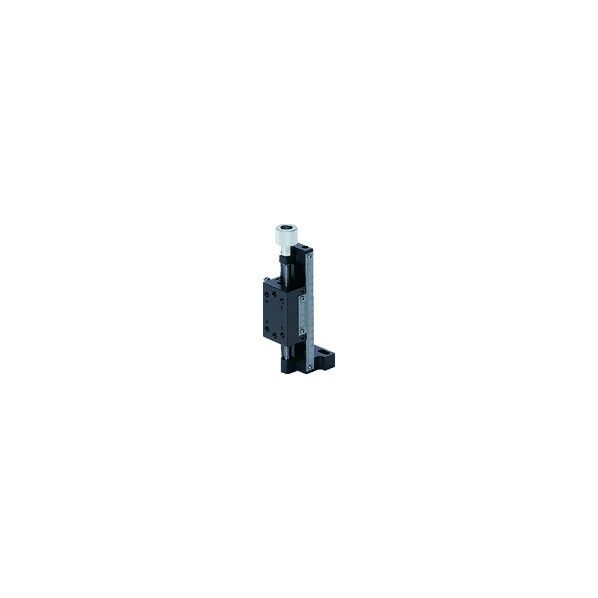

特徴 【特長】 ●移動距離により、4機種をラインナップしています。 ハンドル一回転の移動量をそれぞれ2mm･5mm･10mmから使用用途に合わせて選択できる画期的な送りねじ式ステージです。 視覚的に見やすい中心振り分け式カラー目盛を採用し、その目盛とクランプレバーの左右組み換えが自在な構造で、勝手違いタイプも簡単に自作可能です。 特別仕様として、両手ハンドルタイプ･ハンドル延長タイプ･二基並列タイプなどもご提供いたします。 ●選べる/ハンドル一回転の移動量機種のサイズに応じて、3種類までの移動量をご用意しております。 ハンドル1回転のピッチ･スピードを選択できることで細かい移動から素早い移動まで用途に応じた使い方が可能です。 (多機能送りねじ式ステージ･全シリーズに共通)さまざまな特長を有した多機能送りねじ式ステージは、長いストロークを規則的なピッチでなめらかに摺動し、狭い空間でも大変便利にご利用いただけます。 【仕様】 ●ステージ面(mm):25× 40 ●移動量(mm):±42 ●ハンドル一回転 移動量(mm):2 / 5 / 10 ●移動精度(μm):真直度/30、運動時平行度/30 ●耐荷重N(kgf):X軸;29.4(3)/Z軸;14.7(1.5) ●目盛 最小読取(mm):0.1 ●材質:ステージ本体;アルミ合金製/表面処理;梨地黒アルマイト 仕様 重量 0.15kg 入数 1台 PS1BC...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

ミラック光学 XY軸ステージ セルフロックステージ 40X40 SLXY40 1台■特徴位置決め後の止めた位置から微動しないステージです。（特許取得済）位置調整終了後は長時間移動させたくないワークに最適です。ステージの移動は六角レンチまたは六角ドライバーを使用します。（いずれも付属されていません）■仕様・送りねじ式XY軸ステージ■材質ステージ本体：アルミ合金製特徴SLXY40...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴ハンドル1回転の移動量をそれぞれ2mm、5mm、10mmから使用用途に合わせて選択できる画期的な送りねじ式ステージです。視覚的に見やすい中心振り分け式カラー目盛りを採用しています。目盛りとクランプレバーの左右組み換えが自在な構造です。■仕様ねじ式目盛最小読取：0.1mm■材質ステージ本体：アルミ合金製表面処理：梨地黒アルマイト仕様重量257g入数1点XTSC702...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴 【特長】 ●手動でしっとりなめらかに360°回転するステージです。 逆さまに取り付けても使用可能です。 【仕様】 ●ステージ面(mm):φ60 ●移動量(°):360° ●偏芯量(mm):0.05 ●耐荷重N(kgf):68.6(7) ●目盛 最小読取(mm):1° ●材質:ステージ本体;アルミ合金製/表面処理;梨地黒アルマイト ●付属品:ネジ;M4×8/六角穴付ボルト;4本/SUSXM7 仕様 重量 0.84kg 入数 1台 XYR90B...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴 【特長】 ●ロングステージは、アルミ合金製で、軽量･スリム･長ストロークのステージです。 ●表面からはM2のネジで、裏面からはM3のネジで両方向から取り付けが可能です。 ●空中での使用に対応したラインナップも揃いました。 【仕様】 ●ステージ面(mm):40 × 61 ●移動量(mm):±65 ●ハンドル一回転 移動量(mm):18 ●移動精度(μm):真直度/40、運動時平行度/40 ●耐荷重N(kgf):29.4(3) ●目盛 最小読取(mm):0.1 ●材質:ステージ本体;アルミ合金製/表面処理;梨地黒アルマイト 仕様 重量 0.62kg 入数 1台 RVS60...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴なめらかな摺動と高耐久性を実現しました。強化クランプレバーの採用により固定保持力もアップし、レバーの位置方向セット自在です。■仕様ラック＆ピニオン式最小目盛読取:0.1mm■材質ステージ本体：アルミ合金製表面処理：梨地黒アルマイト仕様重量230g入数1点XJK40...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴 【特長】 ●ロングステージは、アルミ合金製で、軽量･スリム･長ストロークのステージです。 ●表面からはM2のネジで、裏面からはM3のネジで両方向から取り付けが可能です。 ●空中での使用に対応したラインナップも揃いました。 【仕様】 ●ステージ面(mm):40 × 61 ●移動量(mm):±65 ●ハンドル一回転 移動量(mm):18 ●移動精度(μm):真直度/40、運動時平行度/40 ●耐荷重N(kgf):14.7(1.5) ●目盛 最小読取(mm):0.1 ●材質:ステージ本体;アルミ合金製/表面処理;梨地黒アルマイト 仕様 重量 0.11kg 入数 1台 SK60C...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

特徴ミニチュアサイズでありながらガタが一切なく、極めてなめらかでスムーズな摺動を実現しました。ハンドルの根本部分で固定ができるストッパー機能を標準装備し、操作性も抜群です。■仕様送りねじ式最小目盛読取:1.0mm■材質ステージ本体：アルミ合金製表面処理：梨地黒アルマイト仕様重量137g入数1点FRX...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

ミラック光学 X軸ステージ セルフロックステージ 40X40 SLX40 1台■特徴位置決め後の止めた位置から微動しないステージです。位置調整終了後は長時間移動させたくないワークに最適です。ステージの移動は六角レンチまたは六角ドライバーを使用します。■仕様送りねじ式X軸ステージ■材質ステージ本体：アルミ合金製特徴SLX40...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

■特徴 ミニチュアサイズでありながらガタが一切なく、極めてなめらかでスムーズな摺動を実現しました。 ハンドルの根本部分で固定ができるストッパー機能を標準装備し、操作性も抜群です。 ■仕様 送りねじ式 最小目盛読取:1.0mm ■材質 ステージ本体：アルミ合金製 表面処理：梨地黒アルマイト...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

■特徴 従来品の組み合わせより薄型で、外観が円盤形状のコンパクトな一体型複合ステージです。 Ｘ軸、Ｙ軸回転摺動が可能です。 ■仕様 薄型送りねじ式 ■材質 ステージ本体：アルミ合金製 表面処理：梨地黒アルマイト...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

■特徴 アルミ合金製で、軽量.スリム.長ストロークのステージです。 ■仕様 ラック&ピニオン式 最小目盛読取:0.1mm ...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

■特徴 ハンドル1回転の移動量をそれぞれ2mm、5mm、10mmから使用用途に合わせて選択できる画期的な送りねじ式ステージです。 視覚的に見やすい中心振り分け式カラー目盛りを採用しています。 目盛りとクランプレバーの左右組み換えが自在な構造です。 ■仕様 ねじ式 目盛最小読取：0.1mm ■材質 ステージ本体：アルミ合金製 表面処理：梨地黒アルマイト...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

■特徴 ハンドル1回転の移動量をそれぞれ2mm、5mm、10mmから使用用途に合わせて選択できる画期的な送りねじ式ステージです。 視覚的に見やすい中心振り分け式カラー目盛りを採用しています。 目盛りとクランプレバーの左右組み換えが自在な構造です。 ■仕様 ねじ式 目盛最小読取：0.1mm ■材質 ステージ本体：アルミ合金製 表面処理：梨地黒アルマイト...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

■特徴 ハンドル1回転の移動量をそれぞれ2mm、5mm、10mmから使用用途に合わせて選択できる画期的な送りねじ式ステージです。 視覚的に見やすい中心振り分け式カラー目盛りを採用しています。 目盛りとクランプレバーの左右組み換えが自在な構造です。 ■仕様 ねじ式 目盛最小読取：0.1mm ■材質 ステージ本体：アルミ合金製 表面処理：梨地黒アルマイト...

1. 物流･保管･梱包用品･機械部品
2. 軸受・駆動機器・伝導部品
3. ステージ･画像処理用品
4. ステージ

■特徴 ハンドル1回転の移動量をそれぞれ2mm、5mm、10mmから使用用途に合わせて選択できる画期的な送りねじ式ステージです。 視覚的に見やすい中心振り分け式カラー目盛りを採用しています。 目盛りとクランプレバーの左右組み換えが自在な構造です。 ■仕様 ねじ式 目盛最小読取：0.1mm ■材質 ステージ本体：アルミ合金製 表面処理：梨地黒アルマイト...
